Led n°1 - S'éclaire lorsque la carte est sous tension
26 27 28 3
BRANCHEMENT CLAVIER PULIN 3
AVEC LED DE SIGNALISATION
FIG. 18
1 2 3 4 5 6 7 8 9 10 11 12 13
PLAQUE A BORNES
FIG. 19
1643
Des. N.
exp BRANCHEMENTS ELECTRIQUES POUR PORTAIL A BATTANT
SUPPORT CARTE
RADIOCOMMANDE
26
27
28
BORNE POUR LE
BRANCHEMENT DU
CLAVIER PULIN 3
DIP-SWITCH
ON
ON
B
1 2 3 4 5 6 7 8
OFF
CONTACT PIETON AVEC UNE
SEULE IMPULSION UN SEUL
3 4
VANTAIL S'OUVRE
AVEC DEUX IMPULSIONS CONSECUTIVES
LES DEUX VANTAUX S'OUVRENT
3 4 5 6
N.A. N.C.
OUVRE VERROUILLAGE FERME
BRANCHEMENT ELECTRIQUE
CLAVIER A CLE PRIT 19
VERROUILLAGE
OUVRE
FERME
COMMUN
PLAQUE A BORNES
PRIT 19
A ZERO ANNULE LE
TEMPS DE RETARD
–
7 0
TEMPS DE
+
RETARD VANTAIL
EN FERMETURE
8
+
PAUSE
MICROPROCESSEUR
TEMPS DE TRAVAIL
9
+
OUVRE ET FERME
1 2 3 4 5 6
9 10 11 12 13 14 15
1 2 3 4 5 6 7 8
7 8
TOUTES LES
MANŒUVRES OUVRE,
FERME ET INVERTIT
LA MARCHE
CONTACT RADIO

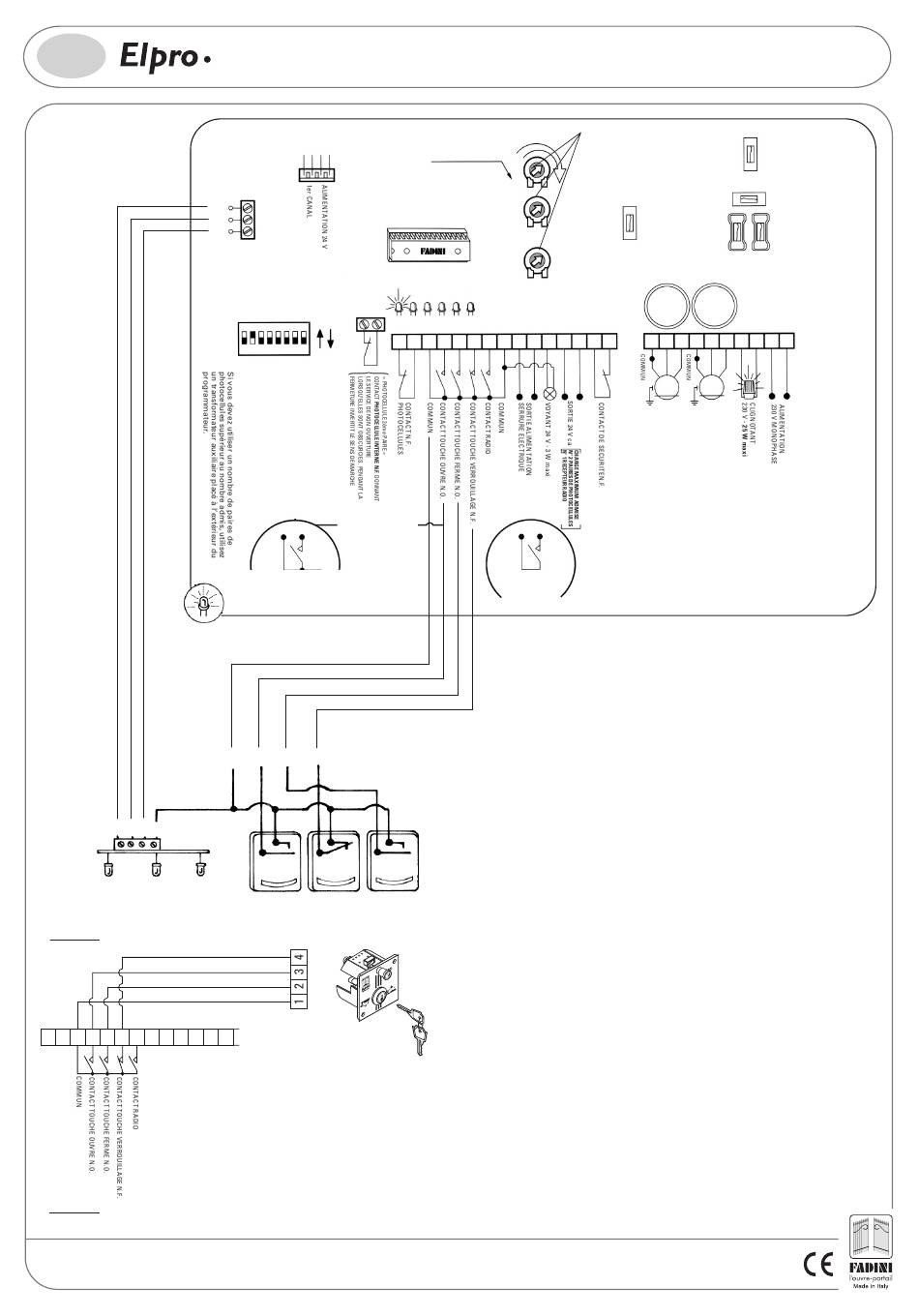

S C H E M A D E B R A N C H E M E N T E T R E G L A G E D U
PROGRAMMATEUR ELECTRONIQUE
Lorsque tous les branchements électriques sont faits, procédez
aux premiers essais de fonctionnement électrique et de réglage
de la minuterie de travail, qui doit dépasser le temps d'ouverture
du vantail de 4 ou 5 secondes.
Le réglage du "Dip-Switch" doit être configuré selon les
besoins, LEVIER 3 en position automatique (ON), de façon à
ce qu'une fois l'impulsion donnée au contact 4-8, il accomplit
d'abord l'ouverture puis la fermeture. Vous pouvez régler les
temps d'ouverture, de pause et de fermeture à l'aide du
N.A.
potentiomètre disponible. (Cf. numéros 07, 08 et 09 du schéma
N. 1643). Par contre avec l'interrupteur 3 zone B dans la position
semi-automatique (OFF), vous devez donner aux contacts 5-8 de
la plaque à bornes une impulsion pour ouvrir et une impulsion
pour fermer.
Avec le contact 7-8 de la plaque à bornes, même si le portail
est en mouvement, on accomplit toutes les manœuvres
d'ouverture, de fermeture et on invertit la marche en donnant
une impulsion pour chaque opération ; nous vous conseillons
de lire avec attention les instructions du programmateur pour
en obtenir toutes les fonctions.
Les six Led placées sur la carte indiquent :
Led n° 1 S'éclaire lorsque la carte est sous tension
Led n° 2 Photocellule normalement éclairée. S'éteint lorsqu'il
y a un obstacle.
Led n° 3 Ouvre : S'éclaire en appuyant sur la touche intéressée
Led n° 4 Ferme : S'éclaire en appuyant sur la touche intéressée
Led n° 5 Verrouillage : Normalement éclairée. S'éteint si la
touche intéressée est enfoncée
Led n° 6 Radio : S'éclaire à chaque impulsion de la
radiocommande ou de touches éventuelles.
POTENTIOMETRES
FUSIBLE 1 AMPERE DE
PROTECTION DE LA SORTIE 24 V
BORNES N° 12 - 13
FUSIBLE
5 AMPERES
CONDENSATEURS
12,5µF 12,5µF
16 17 18 19 20 21 22 23 24 25
M1 M2
MOTEURS ELECTRIQUES
MONOPHASES
N.B: pour les applications spéciales, par exemple
l'éclairage de lumières, de caméras, etc. vous devez
utiliser des RELAIS STATIQUES, car avec des relais
normaux le microprocesseur est gêné par des parasites.
N.B: CE PROGRAMMATEUR N'EST VERIFIE QUE POUR
OUVRIR DES PORTAILS MUNIS D'ACCESSOIRES
FADINI. LE FABRICANT NE GARANTIT PAS LE
RECOURS A ACCESSOIRES OU APPLICATIONS
DIVERSES QU'IL N'AURA PAS AUTORISES.
FUSIBLE
630 mA
FUSIBLE CLIGNOTANT
630 mA
®
