Mise en service
Réglage de l'unité
Fonction sécurité et fonction ramonage
Réglage de la SMARTRON
Le papillon des gaz ne doit en principe
pas être modifié, car les unités sont
réglées en usine.
Fonction sécurité
Pour activer cette fonction, les deux
actions décrites ci-dessous doivent être
effectuées rapidement deux fois de
suite.

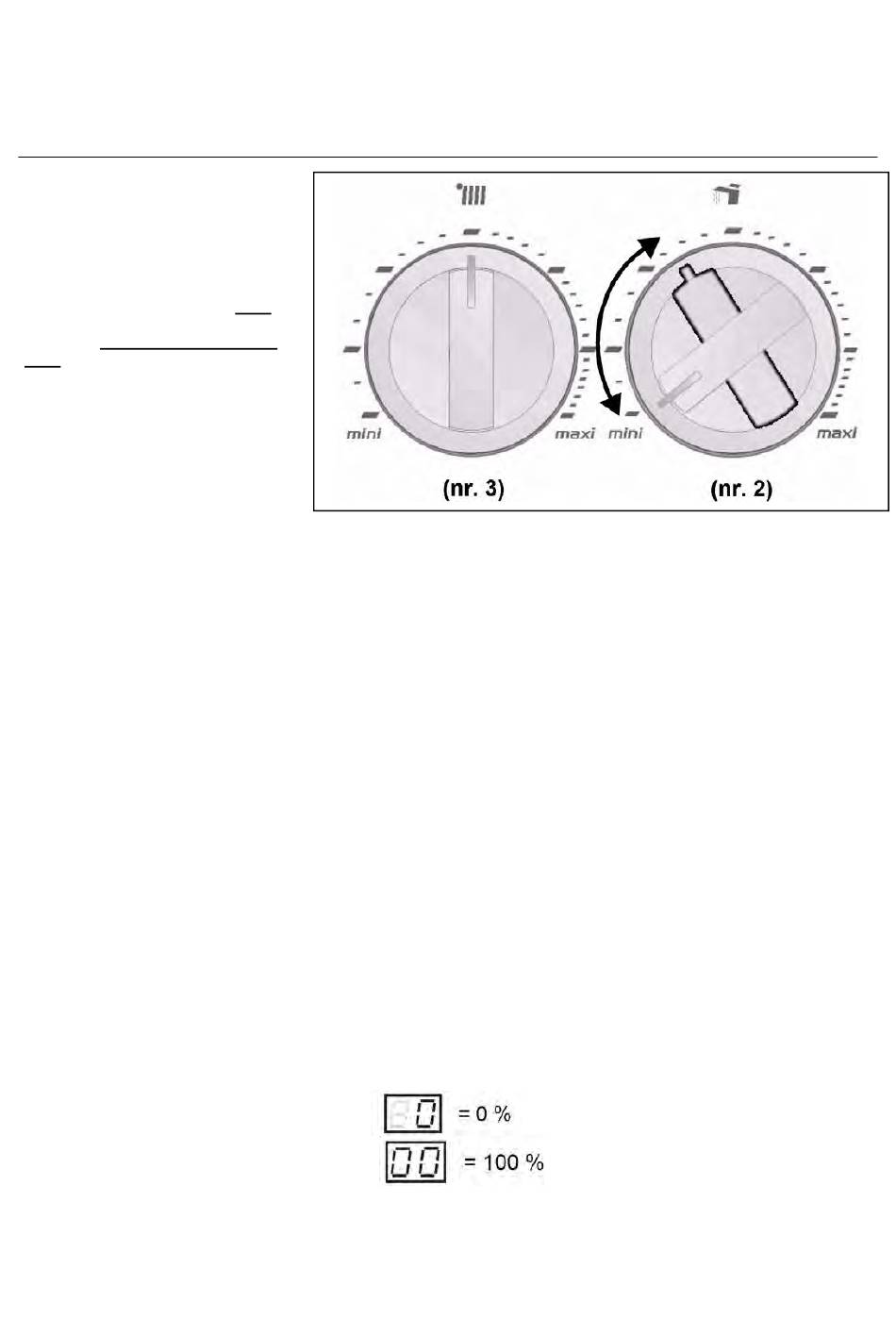

Placez le bouton de réglage de la
•
température ECS (n° 2) sur la posi-
tion "mini".
Le bouton doit être tout à fait contre
la butée mécanique, dans la position
"mini" ; sinon, la carte électronique
ne peut pas détecter la fonction.
Ensuite, tournez le bouton d'un quart
•
de tour à droite puis remettez-le dans
la position "mini" (jusque contre la
butée). "SF" apparaît à l'écran.
Etat final :
La fonction sécurité est active
•
A l'écran apparaissent en alternance
•
le code "SF" et la température de la
chaudière ("SF" = 1 seconde, suivi
de la température de la chaudière =
5 secondes).
La chaudière fonctionne à sa capaci-
•
té de chauffe maximale (le bouton de
réglage de la température ECS reste
en position "mini", contre la butée).
Les LED "chauffage et ECS" clignotent
en alternance, la LED "brûleur en fonc-
tionnement" est allumée.
Ce statut reste actif tant qu'il n'y a
•
pas de commande exécutée sur le
bouton de réglage de la température
de chauffe et tant que la température
de la chaudière est inférieure à la
valeur maximale (80°C).
Fonction ramonage
La fonction ramonage du régulateur
permet d'effectuer des essais de com-
bustion en faisant fonctionner la chau-
dière à capacité maximale pour l'ECS
puis à capacité minimale pour l'ECS à
l'aide du bouton de réglage de la tem-
pérature de chauffe.
Commencez toujours les essais de
combustion avec la capacité réglée
sur le maximum ; passez ensuite
seulement de la capacité maximale à
la minimale.
Etat final :
La fonction plage de réglage de la
•
combustion est activée dès que vous
modifiez la position du bouton de ré-
glage de la température de chauffe
(n° 3).
La chaudière fonctionne à capacité
•
maximale puis à capacité minimale en
fonction de la position du bouton de
réglage de la température de chauffe
(n° 3) (température de la chaudière =
5 secondes).
L'écran indique la capacité choisie en
•
pourcentage (de 0 à 100%).
L'écran indique alternativement le
•
code "P" (1 seconde) et la tempéra-
ture de la chaudière (5 secondes).
Désactivation de la fonction sécurité
et de la fonction ramonage
Les 2 fonctions sont désactivées dans
les cas suivants :
Automatiquement après
•
10 minutes (fonction sécurité)
•
20 minutes (fonction ramonage)
•
Si la température de la chaudière
•
atteint 80°C.
• Immédiatement si le bouton de ré-
glage de la température de l'ECS (n°
2) est ajusté.
Lecture
L'écran affiche en alternance le code
•
"P" (1 seconde) et la température de
la chaudière (5 secondes). Aussi
longtemps que le bouton de réglage
de la température de l'ECS (n° 2)
reste en position "mini".
Cet affichage indique que la valeur de
réglage de la température de l'ECS est
toujours égale à "mini".
Après cette procédure, déplacez le
bouton de réglage de la température
de l'ECS (n° 2) pour revenir à la va-
leur de réglage choisie pour le client
pour la température de l'ECS.
23
