RACCORDEMENT ELECTRIQUE

Le câble d'alimentation n'est pas fourni avec l'appareil.
Pour le fonctionnement de la table de cuisson au réseau électrique,
veuillez impérativement utiliser un câble ayant les caractéristiques
techniques suivantes:
Cet appareil est conçu pour être connecté à un courant alternatif monophasé
(230V-50Hz).

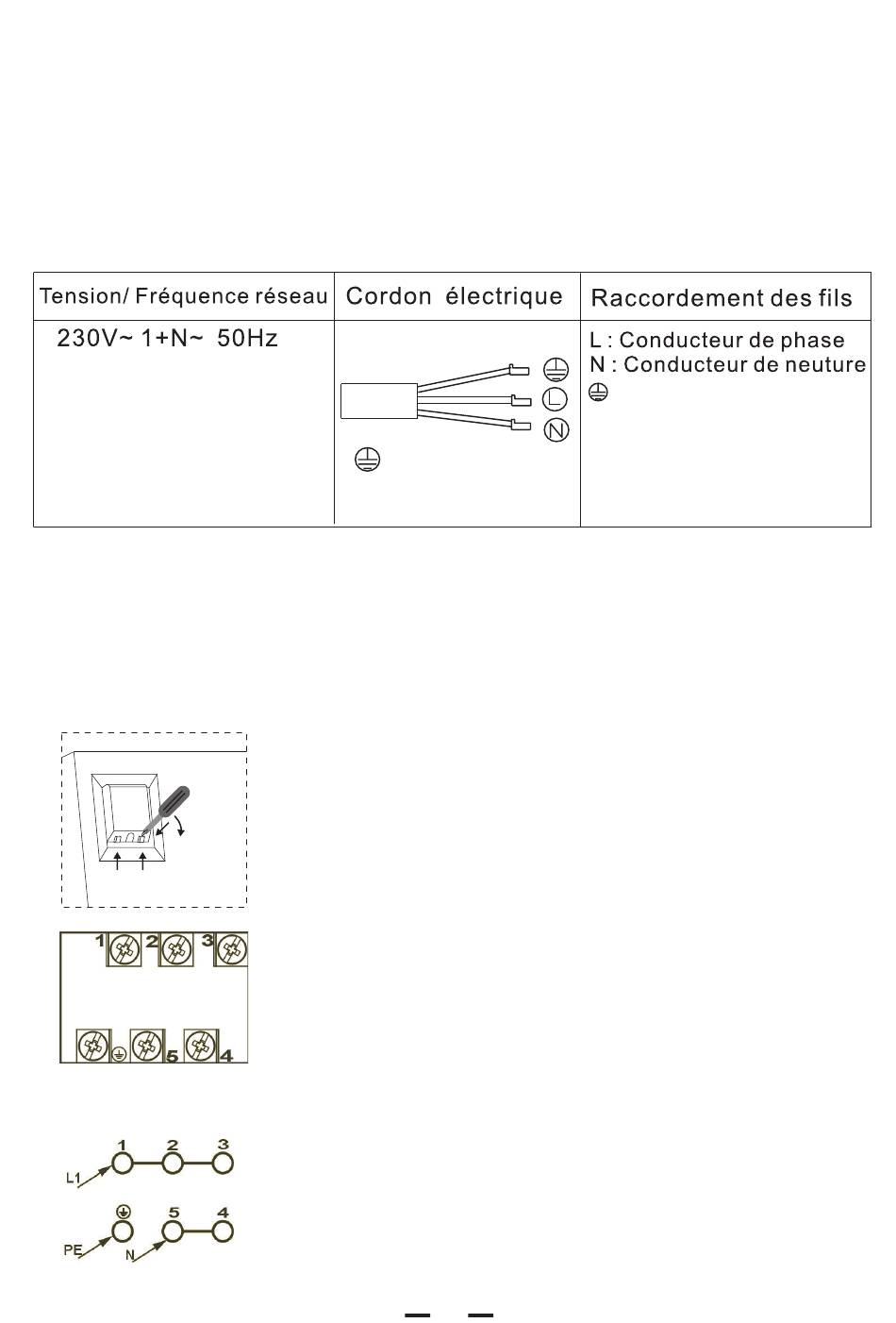

Procéder au raccordement des fils en suivant les indications du
tableau et des dessins suivants :
2
1
H05RR-F 3x4 mm
: Jaune&vert
L : Brun
N : Bleu
Pour ouvrir le boîtier de raccordement:
1.A l'aide d'un tournevis, faites levier sur les languettes
du couvercle du boitier.
2.Dévisser la vis de l'arrêt de traction du câble et les vis
correspondant au type de raccordement nécessaires.
3.Positionner les cavaliers de raccordement
conformément au type de raccordement monophasé (cf.
figure ci-dessous)
4.Positionner les fils.
5.Procéder au raccordement en serrant les vis des
bornes.
Positionner le câble d'alimentation dans l'arrêt de
6.
traction.
7.Revisser la vis de l'arrêt de traction.
8.Refermer le couvercle du boiter de raccordement.
2
5
:Borne de terre
