步骤 3: 连接示波器
连接示波器之前， 确保您已安装了 PicoScope 软件。 示波器在没有软件的情况下无法工作。
1. 将电源线连接到电源适配器并将它插入主电源插座。 然后将 DC 电源线连接到示波器的背面， 并打开主电源。

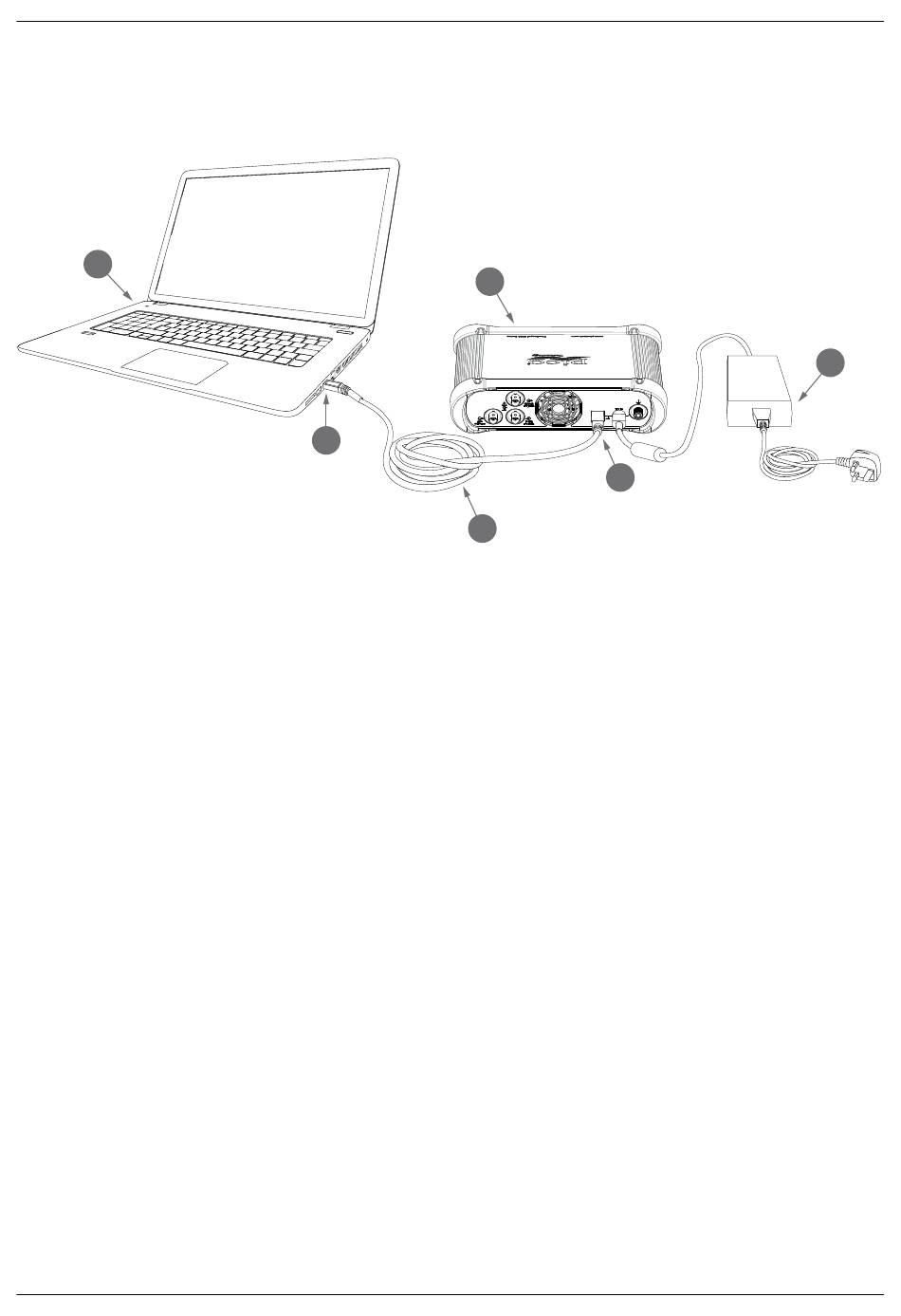

2. 使用配套提供的 USB 电缆将示波器连接至您的 PC。 有关更多信息， 请参见以下连接图。
a
3. 等待计算机安装示波器。 安装过程中， 工具栏上会显示告知您已找到设备的消息或图标。
4. 运行 PicoScope 软件。
5. 如果希望使用探针， 将探针连接到通道 A。 触摸探针的金属探头会产生一个 50 或 60 Hz 的信号， 出现在 PicoScope
窗口中。
如果 PicoScope 与未带有接地的计算机一起使用， 外部噪音可能会干扰您的测量。 如果是这种情况， 请将示波器的接地
接线柱 （参见 3.1 输入和输出） 连接到外部接地点 （例如位于您正在测试的系统上） ， 以便为示波器提供接地参考。
