PicoScope 6000E Series oscilloscopes

3.1 Entradas y salidas

Para obtener información detallada sobre las especificaciones, consulte la tabla de especificaciones en la Hoja de
datos del PicoScope serie 6000E.

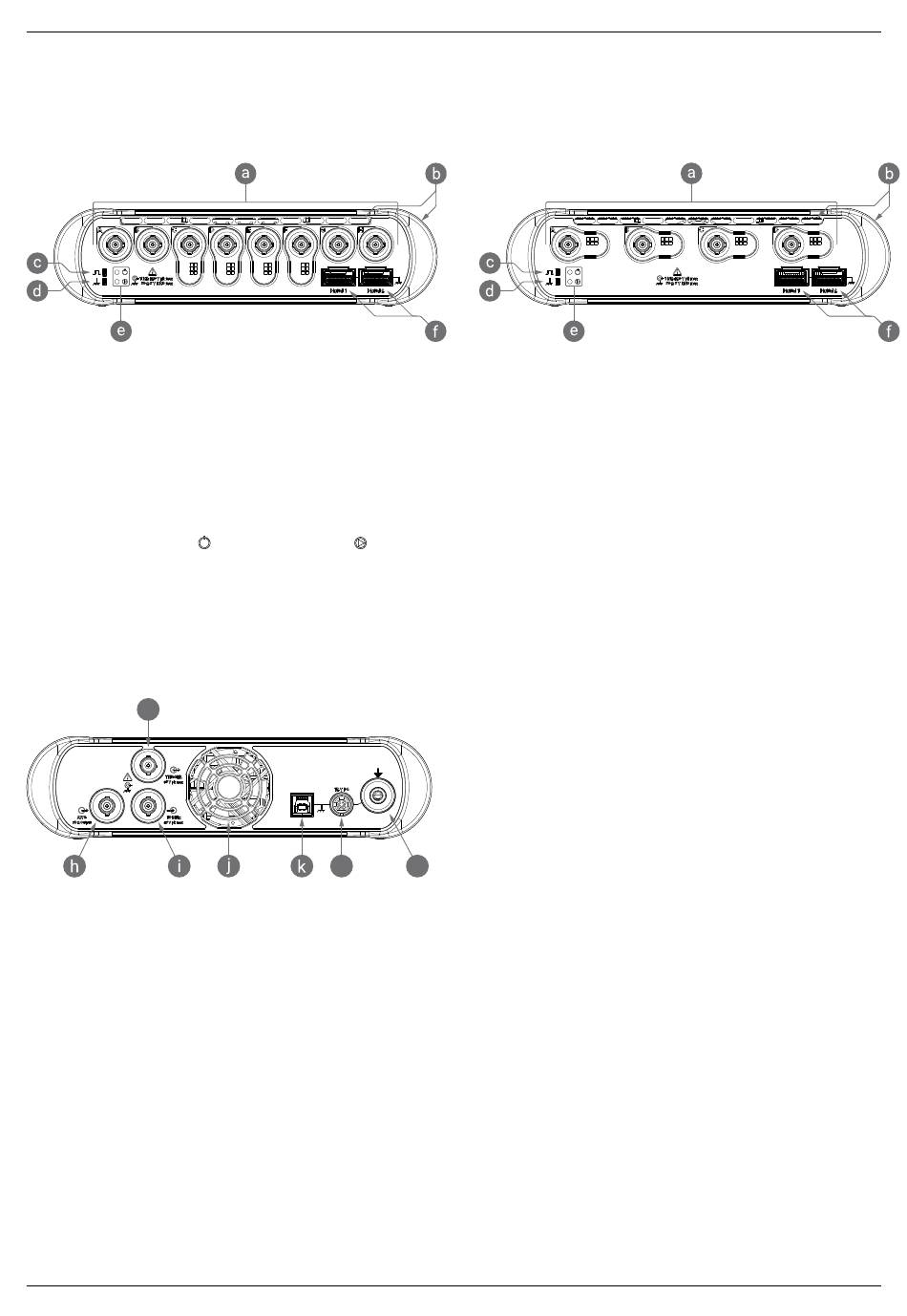

Panel frontal
a. Entradas analógicas del osciloscopio – BNC(f)
delantero del osciloscopio. Detecta la punta de lectura en las sondas atenuadas 10:1 como las P2036 y P2056.
b. Conductos de ventilación para el ventilador de refrigeración. No bloquear durante el funcionamiento del
osciloscopio. Tenga en cuenta la presencia de los conductos de ventilación en el lateral del osciloscopio,
además de en el panel frontal.
c. Salida de compensación de la sonda. Onda cuadrada de 1 kHz. Consulte la Guía del usuario de la sonda para ver
las instrucciones de compensación.
d. Tierra de compensación de sonda
e. LED de encendido ( ) y estado/disparo ( )
f. Puertos de interfaces digitales, compatibles con los módulos MSO TA369 (de venta por separado). Consulte la
Guía del usuario del módulo para MSO.
Interfaz de sonda inteligente en los canales del A al D de los modelos PicoScope 6400E y los canales del C al F en
[3]
los modelos PicoScope 6800E.
Panel trasero
g
g. Disparo de E/S AUX. Permite disparar el osciloscopio desde una fuente externa.
h. Salida del generador de formas de onda arbitrarias (AWG) – BNC(f). No aplique una tensión externa a esta
salida.
i. Entrada del reloj de referencia a 10 MHz – BNC(f)
j. Conducto de ventilación para el ventilador de refrigeración. No bloquear durante el funcionamiento del
osciloscopio.
k. Conector USB 3.0 tipo B.
l. Entrada de 12 V CC. Utilice solamente el método de alimentación eléctrica suministrado.
m. Terminal de tierra. Acepta conectores de cable desnudo o 4 mm (banana).
26
. Consulte la tensión de entrada máxima marcada en el panel
[3]
l m
