Quick Start Guide
所有型号 全量程测量范围
1.MΩ.输入
50.Ω.输入
超过下表中的电压限值的信号在 EN 61010 标准中被定义为 "危险带电" 。
PicoScope 6000E 系列示波器不能用于直接测量危险带电电压。
为防止电击， 操作可能存在危险电压的设备时， 请采取所有必需的安全预防措施。
以下附件可安全连接到危险带电电压并进行测量， 最大电压可为设备的全量程测量电压乘以适用的衰减率或附件所标记
的最大工作电压中的较低者：
• P2036 和 P2056 10:1 无源高阻抗示波器探针
• Pico Technology 提供的所有高电压有源探针
切勿超出任何配件上标注的电压额定值。 如果配件在连接器、 电缆或器体上未标注有电压额定值， 或如果保护性护指板已
拆卸， 切勿超出以上的 EN 61010 " 危险带电" 限值。 当将一个或多个附件与仪器相连接时， 连接中的最低额定电压适用于
整个连接电路。
为防止人身伤害或死亡， 示波器不得直接与主电源 （线路电源） 连接。 要测量主电源电压， 请使用具有特别针对主电源和
高电能应用的 CAT 额定值的差分隔离探针， 如 Pico 网站上列出的 TA041 等。
无论附件用于主电源还是高电能测量， 切勿超出 CAT 额定值附件上标记的最大电压。
为防止人身伤害或死亡， 请勿使用出现任何损坏的产品或附件； 如果您担心出现任何异常操作， 请立即停止使用。

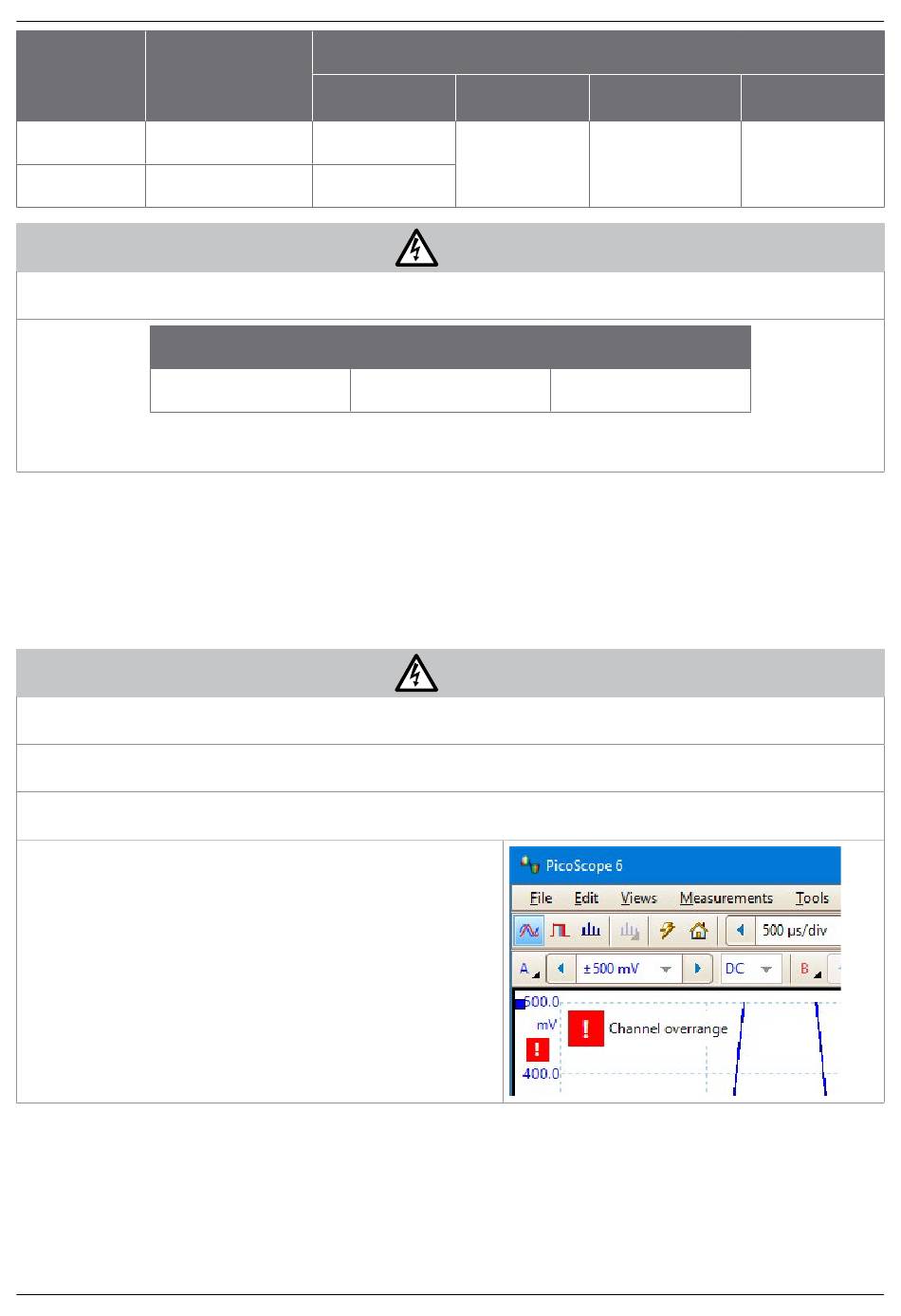

检测到一个超过当前满刻度测量范围的信号电压， 并显示在仪表
板测量显示器上。 红色警告图标将出现在左上角及相关通道垂直
轴的旁边。
在这些状况下， 显示的波形和测量值可能不正确， 这种情况可能有
危险。 请减小输入灵敏度来获得范围内的测量结果， 如果该情况继
续， 为了防止受伤或死亡， 请禁用或安全断开过压电源。
DO338-4
输入通道
±20 V ±100 V
±5 V 5.5 V RMS
EN 61010-1: 2010 的信号电压限值
±70 V DC
Copyright © 2020 Pico Technology Ltd. All rights reserved.
过压保护 （DC + AC 峰值）
辅助触发器
±20 V
警告
33 V AC RMS
警告
PicoScope 6000E Series oscilloscopes
10 MHz 参考时钟
输入
±5 V
±46.7 V pk 最大值
信号发生器
±20 V
67
