PicoScope 6000E Series oscilloscopes
すべてのモデル 最大測定範囲
1.MΩ入力
50.Ω.入力
以下の表の電圧最大値を超える信号は、 EN 61010により 「危険電位」 として指定されています。
PicoScope 6000Eシリーズオシロスコープは、 危険電位電圧を直接測定する際には使用しないでください。
感電を防ぐため、 危険電位電圧が存在する可能性がある場所で本機器の作業を行う場合、 必要な安全対策をすべて取っ
て ください。
以下のアクセサリは、 最大で機器の最大測定電圧と該当する減衰比をかけた値、 またはアクセサリに記載の最大動作電圧
のうちいずれか低い方の値まで、 危険電位電圧に安全に接続して測定を行うことができます。
• P2036およびP2056 10:1受動ハイインピーダンスオシロスコーププローブ
• Pico Technologyが提供する高電圧アクティ ブプローブすべて
アクセサリに記載された電圧定格を超える電圧は使用しないでください。 アクセサリのコネクタ、 ケーブルまたは本体のい
ずれにも定格電圧が明記されていない場合、 または指保護ガードが取り外されている場合、 上記のEN 61010 「 危険電位」
範囲を超えないようにして ください。 一つまたは複数のアクセサリと計器を一緒に接続する際は、 すべての接続品の中で最
小の電圧定格が全体に適用されます。
けがや死亡を避けるため、 絶対に本オシロスコープを直接電源 （主電源） に接続しないでください。 主電源の電圧を計測
する場合、 主電源用または高エネルギー使用向けのCAT 規格に準拠した差動絶縁プローブ （Picoウェブサイ トに記載の
TA041など） のみを使用して ください。
アクセサリを主電源または高エネルギー測定に使用するかどうかに関わらず、 CAT規格アクセサリに記載の最大電圧を決
して超えないようにして ください。
けがや死亡を避けるため、 多少なりとも破損しているように見える場合、 本製品またはアクセサリを使用しないでくださ
い。 また、 異常な動作に不安がある場合は、 直ちに使用を停止して ください。

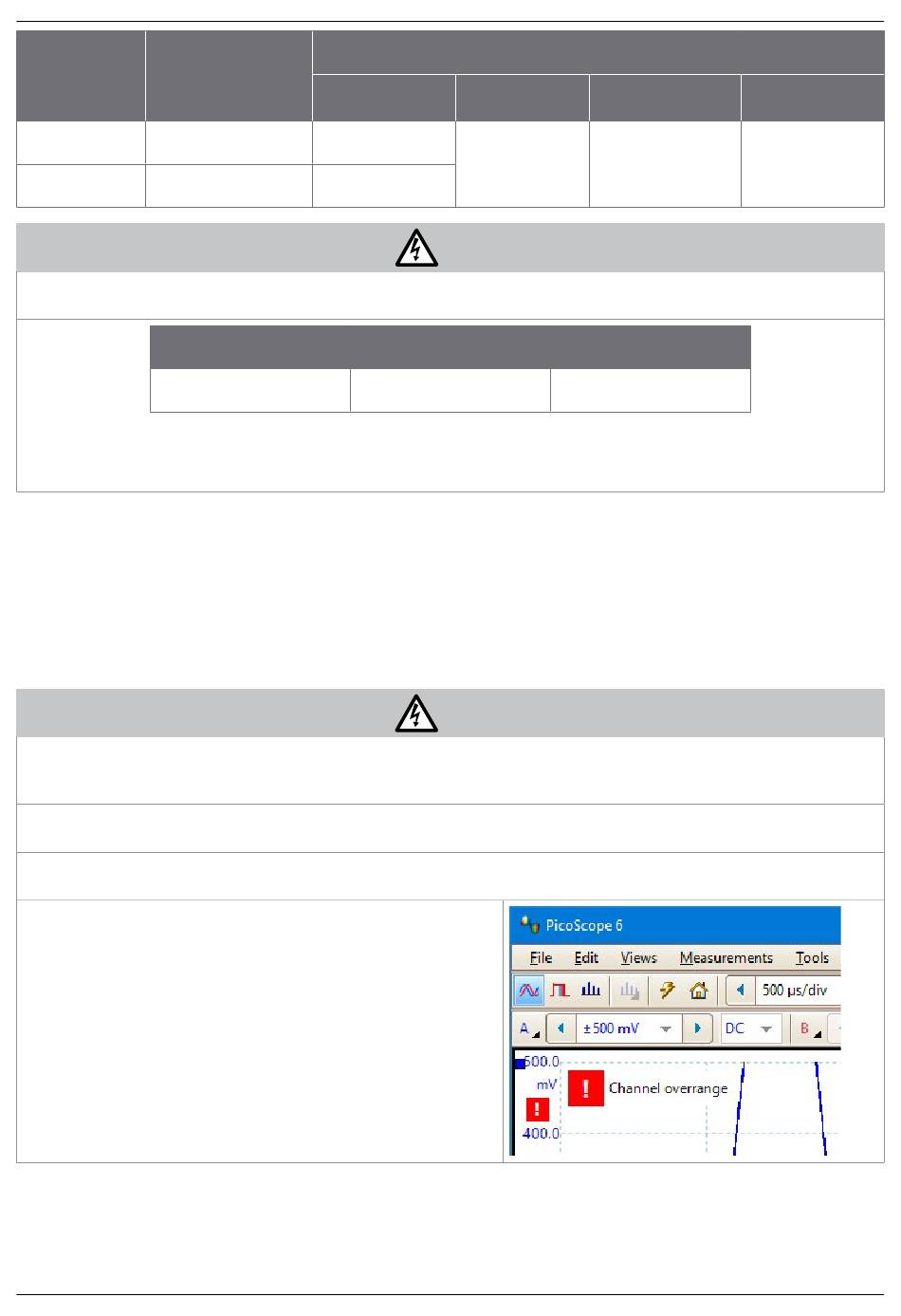

現在の最大測定範囲を超える信号電圧が検出され、 測定ディ スプ
レイに示されています。 赤色の警告アイコンが、 左上隅および関連
するチャネルの縦軸の横に表示されます。
これらの状態では、 表示された波形と測定は正し くない場合があ
り、 その状態は危険である場合があります。 この状況が続く場合は、
測定値が範囲内になるまで入力感度を下げて ください。 また、 けが
や死亡を避けるため、 電源を切るか、 過電圧の原因から接続を安
全に切断して ください。
58
入力チャネル
±20 V ±100 V
±5 V 5.5 V RMS
EN 61010-1: 2010の信号電圧限度
±70 V DC
Copyright © 2020 Pico Technology Ltd. All rights reserved.
過電圧保護 （DC + ACピーク）
補助トリガー
±20 V
警告
33 V AC RMS
警告
10 MHz基準クロッ
信号ジェネレータ
ク入力
±5 V
最大±46.7 V pk
Quick Start Guide
±20 V
DO338-4
