MANUEL D'INSTALLATION
DIGIWAY PLUS

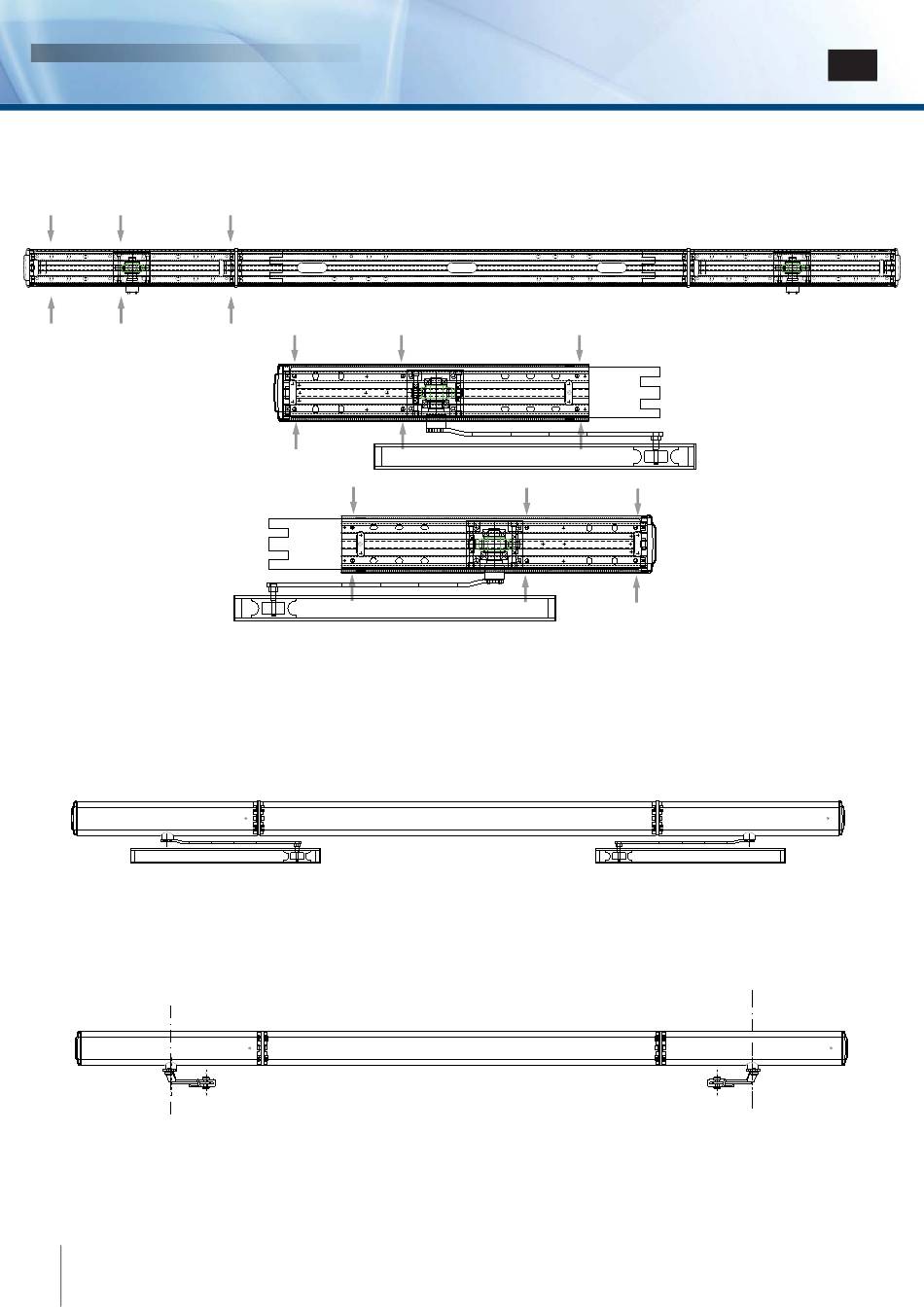

2. Fixation des moteurs
2. Fixation des moteurs
Fixez chaque moteur avec les 6 vis M6 x 14 fournies.
Fixez chaque moteur avec les 6 vis M6 x 14 fournies.
Moteur gauche
Moteur gauche
Moteur droit
Moteur droit
4. Fixation des glissières de porte (ouverture vers l'intérieur).
4. Fixation des glissières de porte (ouverture vers l'intérieur).
• •
Fixez les deux bras sur les arbres des moteurs à l'aide des vis M6 x 12 fournies.
Fixez les deux bras sur les arbres des moteurs à l'aide des vis M6 x 12 fournies.
• •
Insérez le guide dans la glissière.
Insérez le guide dans la glissière.
• •
Mettez les interrupteurs en position « 0 » et ouvrez la porte pour trouver la meilleure position pour chaque glissière.
Mettez les interrupteurs en position « 0 » et ouvrez la porte pour trouver la meilleure position pour chaque glissière.
• •
Fixez la glissière sur la porte à l'aide des 4 vis fournies.
Fixez la glissière sur la porte à l'aide des 4 vis fournies.
5. Fixation des bras articulés (ouverture vers l'extérieur).
5. Fixation des bras articulés (ouverture vers l'extérieur).
• •
Fixez les deux bras articulés aux arbres des moteurs avec les vis M6 x 12 fournies.
Fixez les deux bras articulés aux arbres des moteurs avec les vis M6 x 12 fournies.
• •
Appliquez l'armature de porte sur la porte.
Appliquez l'armature de porte sur la porte.
• •
Fixez chaque armature de porte avec les 2 vis fournies.
Fixez chaque armature de porte avec les 2 vis fournies.
6. Contrôle mécanique.
6. Contrôle mécanique.
• •
Laissez les deux interrupteurs en position « 0 » et testez la fl uidité du mouvement en ouverture et en fermeture.
Laissez les deux interrupteurs en position « 0 » et testez la fl uidité du mouvement en ouverture et en fermeture.
cdvi.com
46
cdvigroup.com
6 vis M6 x 14 pour fi xer la plaque arrière
6 vis M6 x 14 pour fi xer la plaque arrière
FR
