REMARQUE : Si le mode réglage est activé en même temps que le mode syn-
chrone, les deux pompes fonctionnent toujours. Une permutation des pompes
n'est pas effectuée.
Pendant le fonctionnement ralenti actif, aucune permutation des pompes n'est
effectuée après 24 h de fonctionnement effectif.
• SSM : Le contact du report de défauts centralisé (SSM) peut être raccordé à un
poste de contrôle central.
Le contact SSM n'est assigné que sur le maître : Seules les pannes survenant
sur le maître sont annoncées (réglage d'usine « SSM individuel »). Si les défauts
sont annoncés par le maître et l'esclave, la fonction SSM doit alors être pro-
grammée sur le maître sous « SSM centralisé » avec un organe de commande et
de service (accessoires) (voir la notice de montage et de mise en service du
moniteur IR/clé IR). Le signal s'applique au groupe complet. Sauf lorsque le
maître est sans courant.
Le contact SSM est assigné au maître et à l'esclave : Chaque défaut sur le
maître ou sur l'esclave sera renvoyé comme signal de défaut individuel.

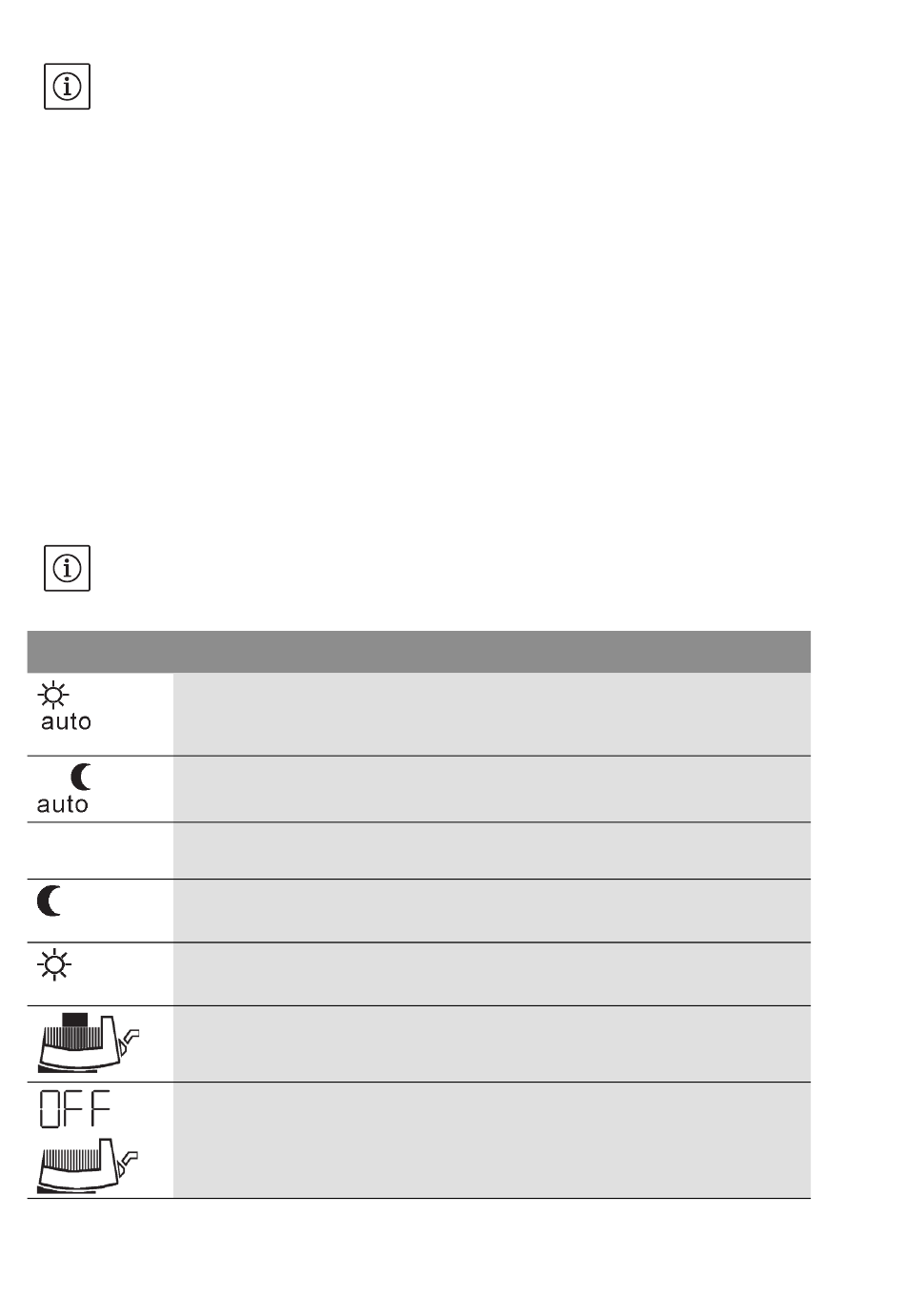

6.2.6 Signification des symboles dans l'écran à cristaux liquides
REMARQUE : La lisibilité de l'écran dépend largement de l'angle de vue de
l'observateur. De grandes variations de la température ambiante accélèrent le
vieillissement de l'écran et peuvent provoquer une lisibilité limitée de celui-ci.
Symbole Signification
La commutation automatique sur le fonctionnement ralenti est validée.
L'activation du fonctionnement ralenti se fait avec un besoin de puis-
sance de chauffage minimal.
La pompe tourne en fonctionnement ralenti à une vitesse de rotation
minimale.
La commutation automatique en fonctionnement ralenti est bloquée,
(sans symbole)
c.-à-d. que la pompe fonctionne uniquement en mode de régulation.
Le fonctionnement ralenti est activé par une interface numérique sérielle
ou « Ext.Min », et ce indépendamment de la température du système.
La pompe tourne à vitesse de rotation max. pour le mode chauffage. Le
réglage peut seulement être activé par l'interface numérique sérielle.
La pompe est activée.
La pompe est désactivée
Notice de montage et de mise en service Wilo-Stratos/-D/-Z/-ZD
Français
107
