5. Module de sortie de type CP−A08−M12−EL−Z
5.2 Montage
Montage sur panneau
Festo P.BE−CPEA−CL−FR fr 0711a
Le module de sortie est prévu pour le montage sur un pan
neau ou sur des profilés. Tenir compte des dimensions et des
poids suivants :
Type
CP−A08−M12−EL−Z
Tab. 5/2 : Dimensions du module de sortie
La figure suivante indique les entraxes des trous. Toujours
fixer le module avec 4 vis et avec une rondelle frein par vis.
Couple de serrage des vis de fixation : 1,2 ± 0,2 Nm.

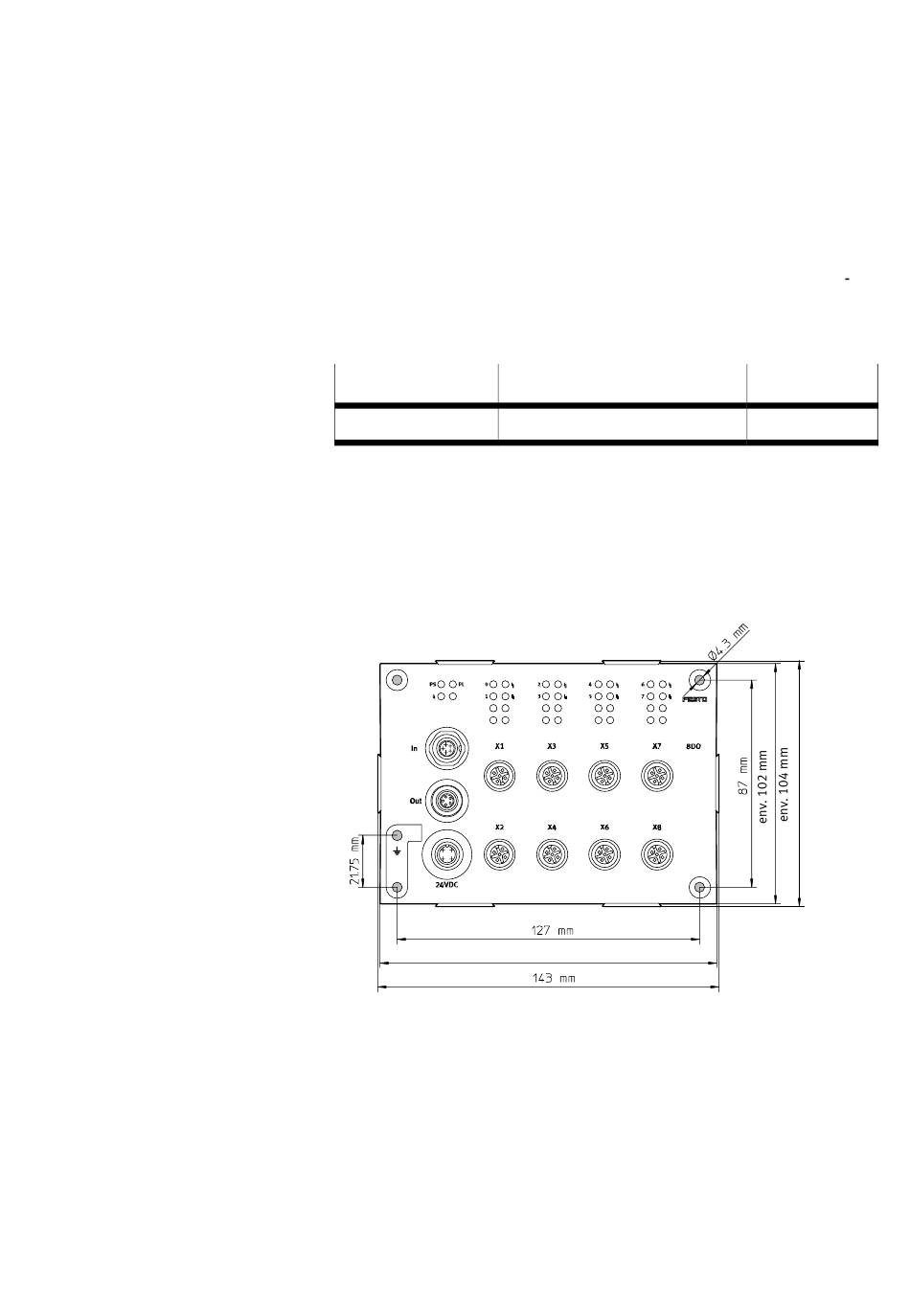

Fig. 5/2 : Cotes de montage du module de sortie
CP−A08−M12−EL−Z
Dimensions
Env. 143 x 104 x 30 mm
env. 142 mm
Poids
260 g env.
