A. Annexe technique
1
Ponts externes
destinés à la
distribution du
potentiel (24 V)
2
Ponts externes
destinés à la
distribution du
potentiel (0 V)
3
Affectation des
broches
+ : 24 V
0 ... 7 : Ex+n
: 0 V
4
Contact
5
Capteur à 2 fils
(commutation du
pôle positif )
6
Capteur à 3 fils
(commutation du
pôle positif )
Ex = Entrée x

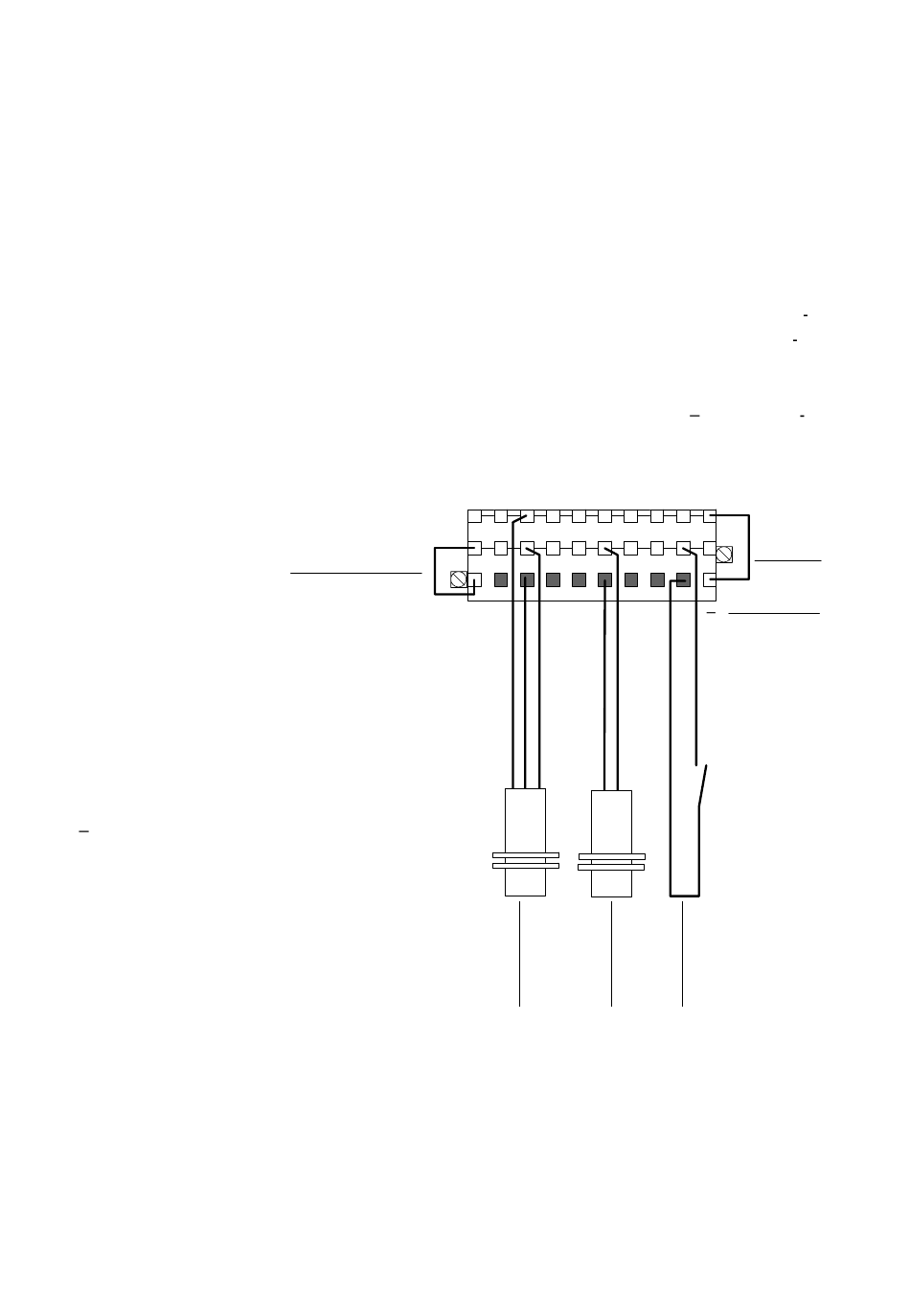

Fig. A/8 : Exemple de câblage du type CP−E16−KL−CL
avec jeu de connecteurs à 3 étages de type CP−E16−KL−CL
A−18
Exemple de câblage du type CP−E16−KL−CL
Deux des étages des prises femelles à trois étages servent de
barrettes de distribution pour l'alimentation des capteurs.
Les bornes de ces étages sont reliées en interne. L'étage su
périeur (boutons−poussoirs bleus) est destiné à la distribu
tion 0 V et l'étage médian (boutons− poussoirs rouges) à la
distribution 24 V. Chaque type de tension doit être alimenté
à l'aide d'un pont externe avec les bornes + et (étage infé
rieur).
bleu = −
rouge = +
+
1
5 6
+ 0 1 2 3 4
6 5
Festo P.BE−CPEA−CL−FR fr 0711a
−
