A. Annexe technique
1
Affectation des
broches
1 : 24 V
2 : Ex +1
3 : 0 V
4 : Ex
5 : Borne de terre
2
Raccord en T
3
Capteur 2 (Ex+1)
4
Capteur 1 (Ex)
Ex = Entrée x

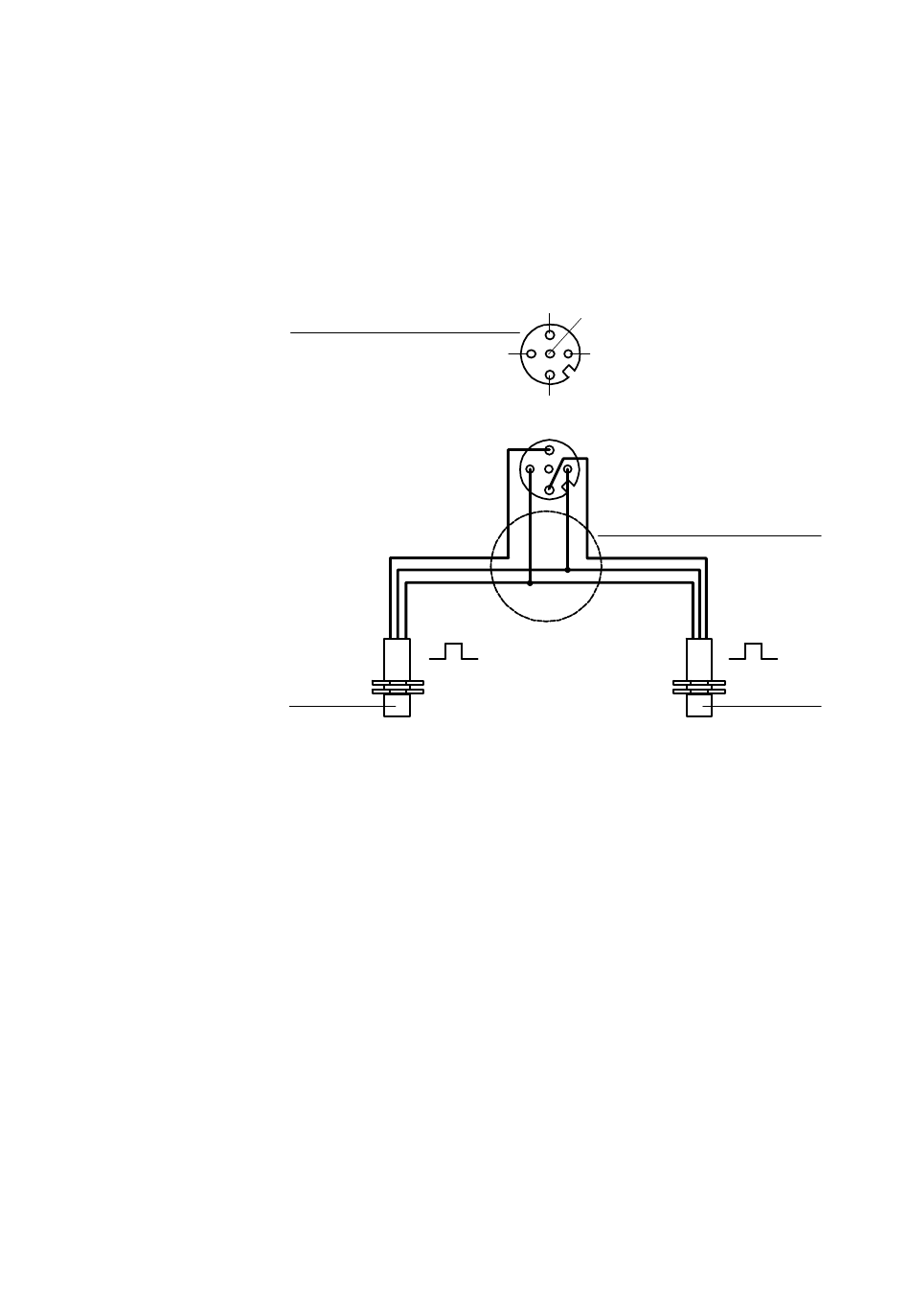

Fig. A/6 : Exemple de câblage du type CP−E08−M12−CL et CP−E16−M12−EL
A−16
Exemple de câblage du type CP−E08−M12−CL et
CP−E16−M12−EL
1
4
4
5
3 1
2
Festo P.BE−CPEA−CL−FR fr 0711a
