4. Modules d'entrée de type CP−E16−M...−EL et CP−E32−M8−EL
Affectation des broches
1
1: 24 V
2 : Ex+1
3 : 0 V
4 : Ex
Ex = Entrée x

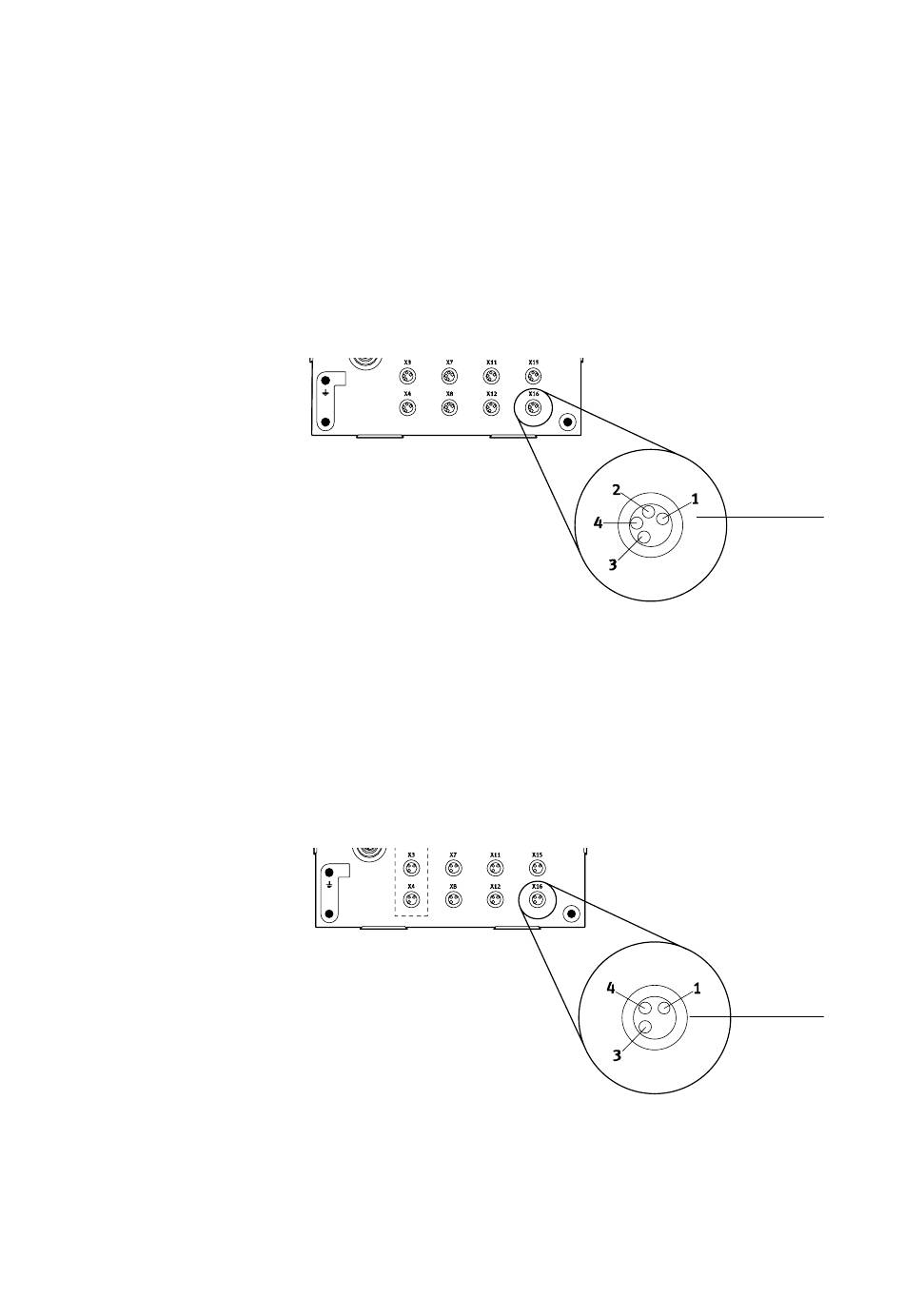

Fig. 4/7 : Affectation des broches du type CP−E32−M8−EL
Affectation des broches
1
1: 24 V
3 : 0 V
4 : Ex
Ex = Entrée x
Fig. 4/8 : Affectation des broches du type CP−E16−M8−EL
4−12
Affectation des broches (entrées PNP)
Les figures suivantes donnent, à titre d'exemple, l'affectation
des broches des raccordements de capteurs des différents
modules d'entrée CP...EL.
