A. Annexe technique
1
Affectation des
broches
1 : 24 V
3 : 0 V
4 : Ex
2
Capteur à 3 fils
(commutation du
pôle positif )
3
Capteur à 2 fils
(commutation du
pôle positif )
4
Contact
Ex = Entrée x

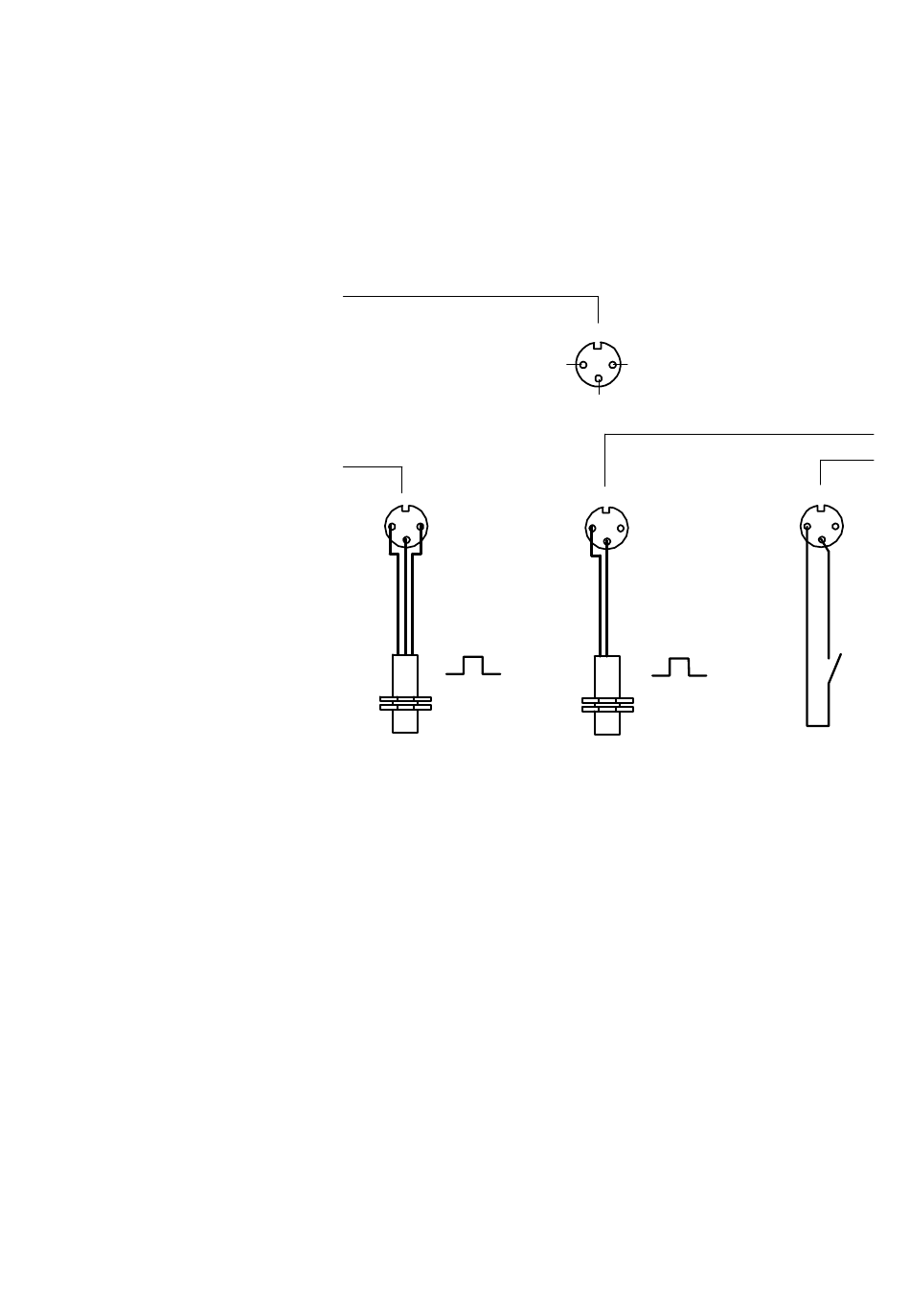

Fig. A/7 : Exemple de câblage du type CP−E08−M8−CL et CP−E16−M8−EL
Festo P.BE−CPEA−CL−FR fr 0711a
Exemples de câblage du type CP−E08−M8−CL et
CP−E16−M8−EL
1
2
1
3
4
3
4
A−17
