1. Présentation du système CPI/CP
Maître CPI
Maître CPI
gris : CPI (avec fonctionnalité étendue)
CP (E) : Module d'entrée CP
CP (A) : Module de sortie CP ou terminal de distributeurs CP
CPI (E/S) : Module d'entrée ou de sortie CPI (avec fonctionnalité étendue) ou terminal de
distributeur CP compatible CPI (avec terminaux de distributeurs : 2 max. possibles)
Règles :
CP : Avec un CP maître, les règles applicables sont les mêmes que jusqu'à présent.
CPI : Max. 32 entrées et 32 sorties par branche, max. 4 modules par branche
Max. 1 module de sortie CP ou 1 terminal de distributeur CP
Max. 1 module d'entrée CP toujours à l'extrémité de la branche
Max. 2 terminaux de distributeurs compatibles CPI par branche

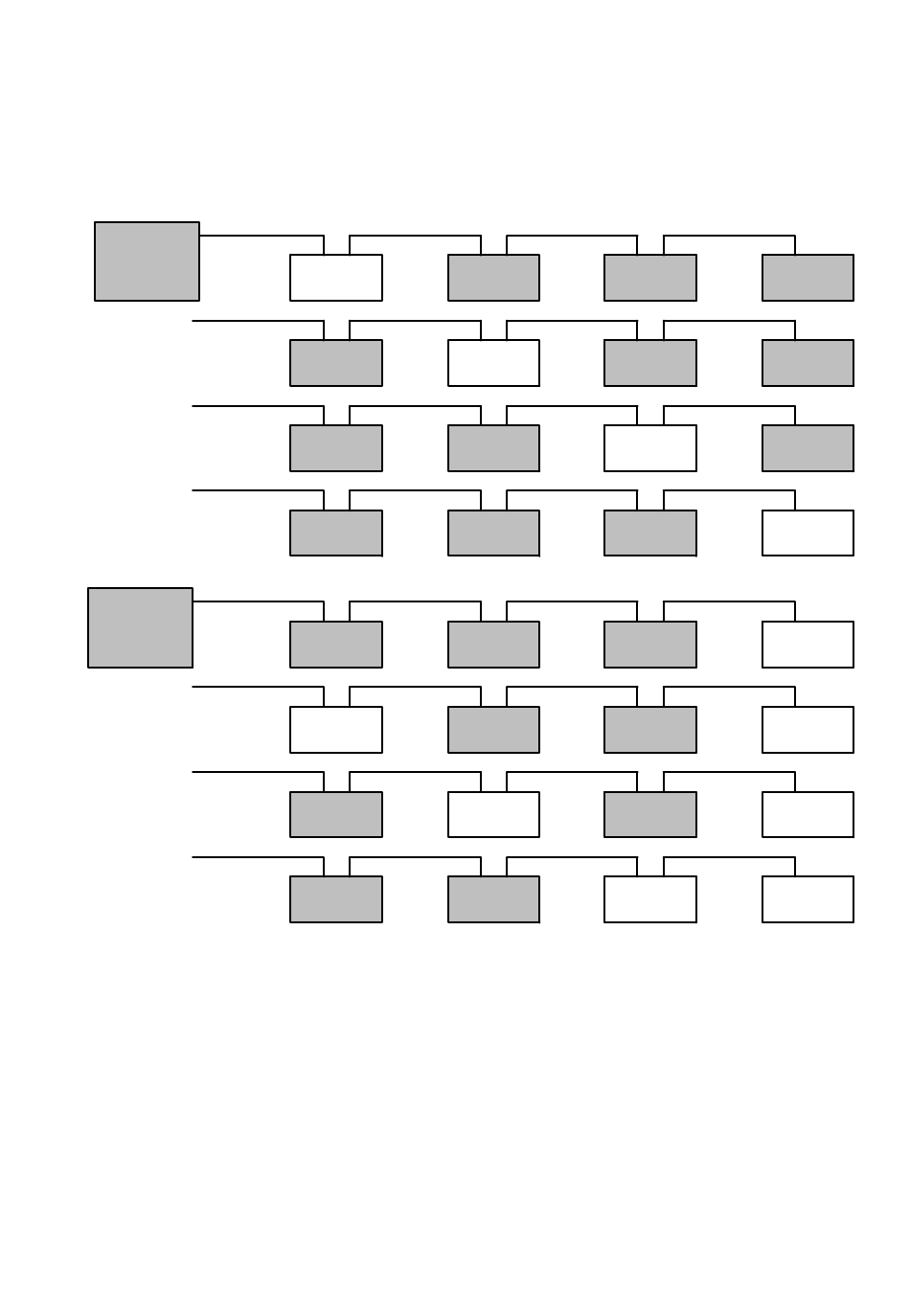

Fig. 1/3 : Extension d'un système CPI/CP
Festo P.BE−CPEA−CL−FR fr 0711a
CP (S) CPI (E/S)
CPI (E/S)
CP (S)
CPI (E/S)
CPI (E/S)
CPI (E/S)
CPI (E/S)
CPI (E/S)
CPI (E/S)
CP (S) CPI (E/S)
CPI (E/S) CP (S)
CPI (E/S)
CPI (E/S)
CPI (E/S) CPI (E/S)
CPI (E/S)
CPI (E/S)
CPI (E/S)
CP (S)
CPI (E/S)
CP (S)
CP (E)
CPI (E/S)
CP (E)
CPI (E/S)
CPI (E/S)
CP (E)
CP (S) CP (E)
1−9
