7.8.1 Raccordement de l'appareil de chauffage
externe avec interface eBUS
1 2
1x 2P
L N Zu Auf N L N L N L N Zu Auf N 1 2 1 2 1 2 1 2 DCF OT AF 1 2 1 2
ZH LP/UV 1 ZP SK2-P HK2-P HK2-M VF2 RF1 VF1 SP BUS DCF/AF EVU 1xZP
PE N L1 L2 L3
PE N L3 L2 L1 L3 N PE L1 L2 L3 L3 ' N N PE L1 L2 L3 N L1 L2 L3 L1 L2 L3 PE
ABB A12-30-01
ABB A12-30-01 ABB A12-30-01
1 2 3 4 5 SCH 6 7 8 ASB
N L N L N L N L N L 2 1 L N 2 1 L N 2 1

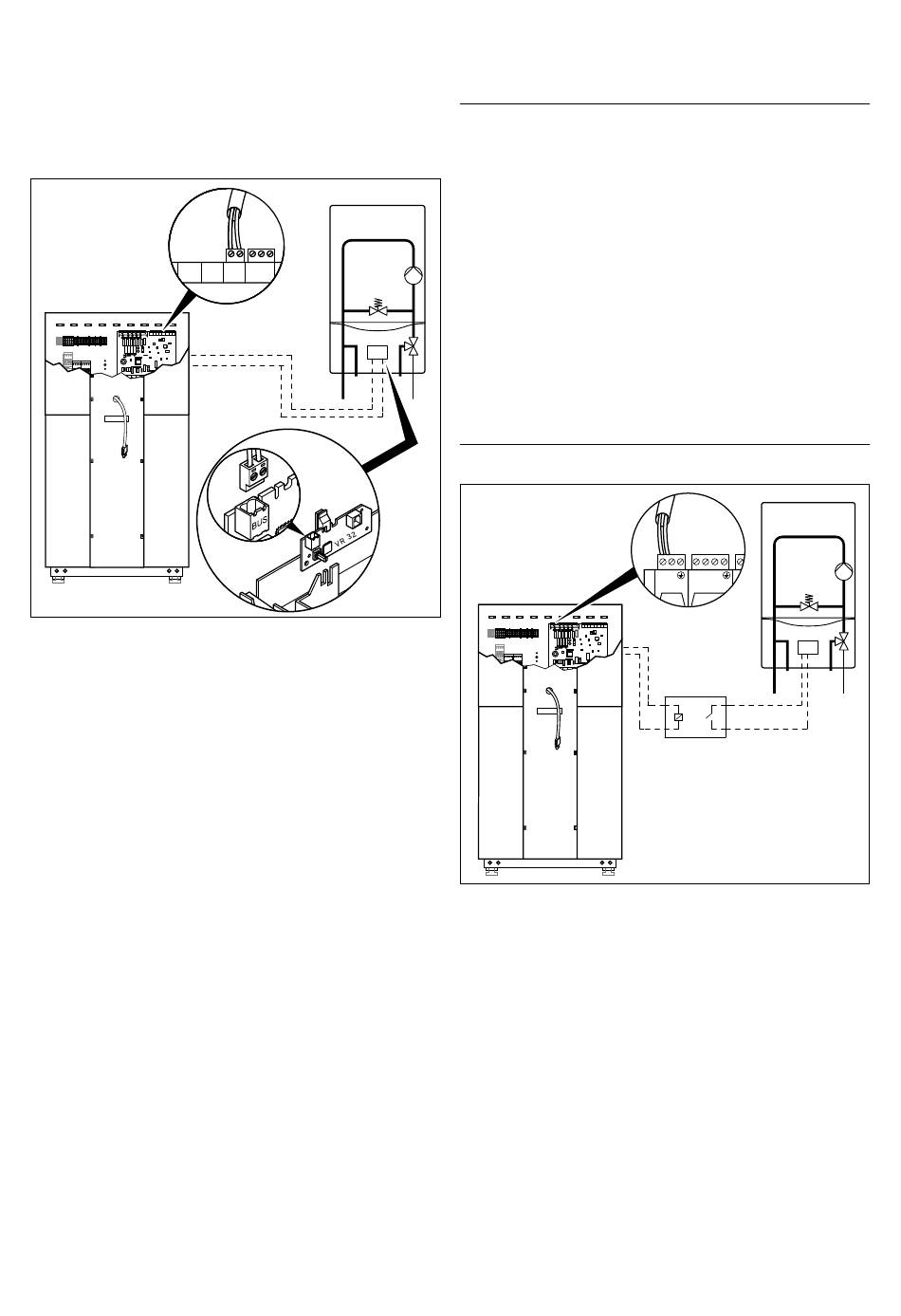

7.15 Raccordement de l'appareil de chauffage
avec interface eBus
> Retirez le câble de raccordement du chauffage d'appoint
électrique interne de la borne ZH de la carte du régula-
teur (¬ fig. 7.10, pos. 1).
> Installez le coupleur de bus VR 32 dans l'appareil de
chauffage externe (¬ notice d'installation VR 32).
> Réglez le commutateur d'adressage eBUS du
VR 32 sur 2.
> Raccordez le câble eBUS du coupleur de bus VR 32
à l'interface eBUS sur la platine du régulateur de la
pompe à chaleur (¬ fig. 7.10, pos. 11).
> Après la mise en fonctionnement, réglez le raccordement
hydraulique de l'appareil de chauffage externe comme
chauffage de secours (¬ tabl. 9.9, menu A3).
La pompe à chaleur actionne l'appareil de chauffage
externe en fonction de la demande de chaleur et du para-
métrage des régulateurs.
i
La fonction protection antigel d'urgence est
maintenue pour la pompe à chaleur et un ballon
d'eau chaude sanitaire.
7.8.2 Raccordement de l'appareil de chauffage
externe sans interface eBUS
Le chauffage de secours électrique doit être mis hors
service pour le raccordement de ces appareils de chauffage.
Notice d'installation geoTHERM plus 0020092582_02
1 2 - +
DCF 0 AF
Tel BUS
DC / F AF
Installation électrique
Attention !
b
Risque de dommages dus au gel !
Si la valeur « ECS+CC », « ECS » ou « CC »
est réglée dans le menu A3 (¬ tabl.
« Connexion hydraulique du chauffage de
secours » pour le chauffage de secours,
seule la protection antigel d'urgence pour
le(s) composant(s) réglé(s) est maintenue
conformément au schéma hydraulique
réglé. La protection antigel d'urgence de la
pompe à chaleur et du ballon d'eau chaude
sanitaire n'est pour sa part pas maintenue !
> En présence d'un risque de gel de la
pièce de montage de la pompe à chaleur
en cas de désactivation durable à la suite
d'un défaut, vérifiez que la protection
antigel de la pompe à chaleur fonctionne.
L N Zu Auf N L N L N L N Zu Auf N 1 2 1 2 1 2 1 2 DCF OT AF 1 2 1 2
ZH LP/UV 1 ZP SK2-P HK2-P HK2-M VF2 RF1 VF1 SP BUS DCF/AF EVU 1xZP
PE N L1 L2 L3
PE N L3 L2 L1 L3 N PE L1 L2 L3 L3 ' N N PE L1 L2 L3 N L1 L2 L3 L1 L2 L3 PE
ABB A12-30-01
ABB A12-30-01 ABB A12-30-01
1 2 3 4 5 SCH 6 7 8 ASB
N L N L N L N L N L 2 1 L N 2 1 L N 2 1
7.16 Raccordement d'un appareil de chauffage
sans interface eBus
> Installez un relais séparateur (1) (accessoire) pour
l'appareil de chauffage.
> Retirez le câble de raccordement du chauffage de
secours électrique interne de la borne ZH de la platine
du régulateur (¬ fig. 7.10, pos. 1).
> Raccordez le câble provenant du relais séparateur
à cette borne.
> Après la mise en fonctionnement, réglez le raccordement
hydraulique de l'appareil de chauffage externe comme
chauffage de secours (¬ tabl. 9.9, menu A3).
La pompe à chaleur actionne l'appareil de chauffage
externe en fonction de la demande de chaleur et du para-
métrage des régulateurs.
9.9
L N Zu Auf N
ZH LP/UV 1
1
7
)
55
