Rational CPC Série Manuel D'installation page 6

1
2
3
4
20x1/1 GN /
20x2/1 GN:
2100 mm

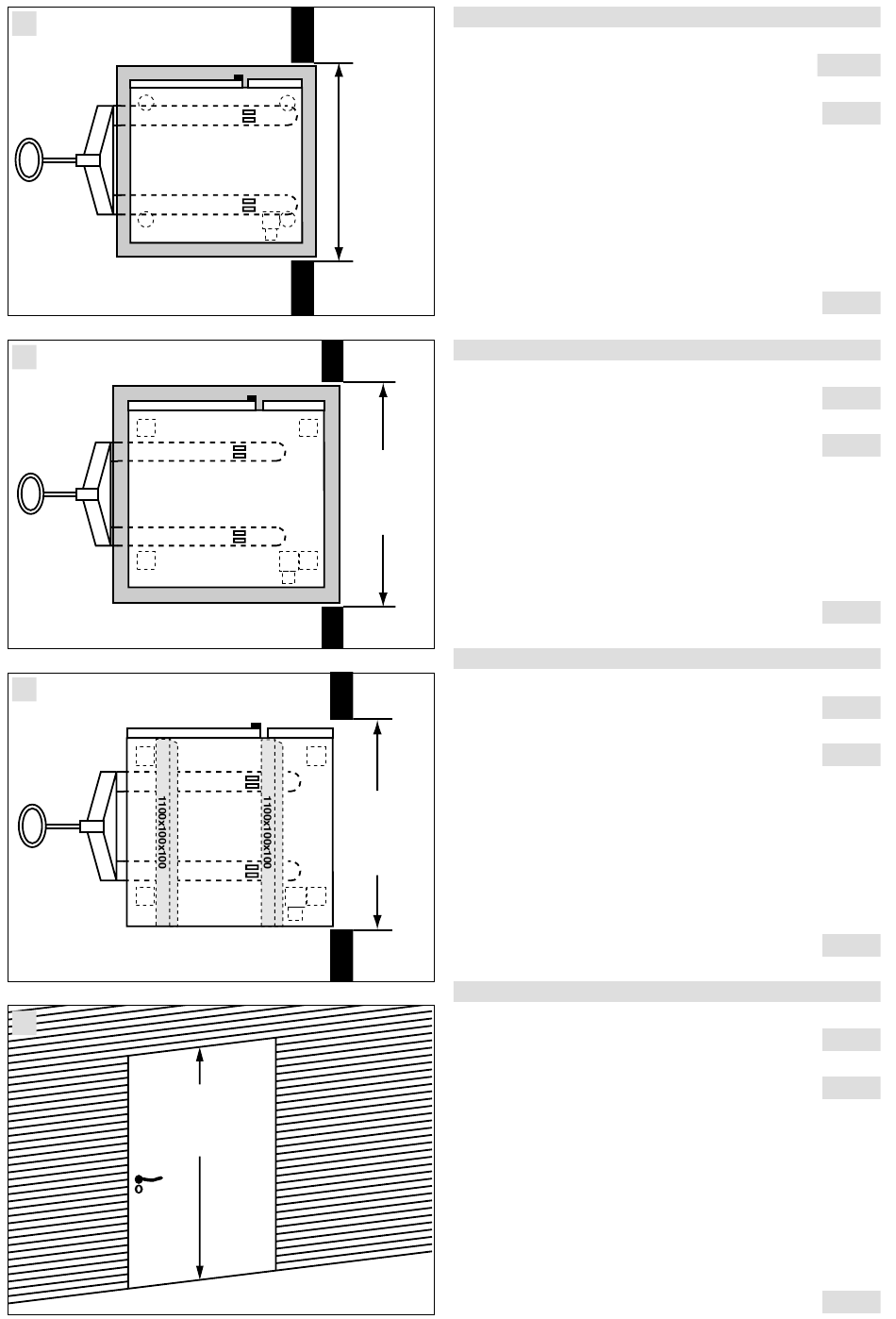

Gerätetransport
Gerätetransport mit Palette
Gerätetransport ohne Palette nur 20x1/1 GN und
20x2/1 GN Geräte
6x1/1 GN:
Alle Behälter/Hordengestellwagen aus dem Garraum
930mm
entfernen. Bei Standgeräten Befestigungsecken der Palette
10x1/1 GN:
930mm entfernen. Gerät von der Palette nehmen. Beachten Sie das
10x2/1 GN:
Gewicht der Geräte:
1125mm
6 x 1/1 GN: 123 kg
10 x 2/1 GN: 220 kg
20 x 2/1 GN: 387 kg
Beachten Sie die Türhöhe
Transport of units
Transport of units using a pallet
Transport of units without a pallet, 20x1/1 GN and
20x2/1 GN units only
20x1/1 GN:
Remove all containers/mobile oven racks from the cabinet.
1030mm
For floor model, remove corner mountings from the pallet.
20x2/1 GN:
Take unit off the pallet. Note: The weights of the units are:
1200mm
6 x 1/1 GN: 123 kg
10 x 2/1 GN: 220 kg
20 x 2/1 GN: 387 kg
The height of the door is:
Transport
Transport avec palette
Transport sans palette, uniquement 20x1/1 GN et 20x2/1 GN
Retirer du four tous les récipients et chariots d'enfournement.
Pour les versions indépendantes, enlever les angles de
20x1/1 GN:
930mm
fixation de la palette. Retirer l'appareil de sa palette.
20x2/1 GN:
Attention au poids des appareils :
1110mm
6 x 1/1 GN: 123 kg
10 x 2/1 GN: 220 kg
20 x 2/1 GN: 387 kg
Attention à la hauteur de la porte
Transporte del aparato
Transporte del aparato con placa estibadora
Transporte del aparato sin placa estibadora sólo aparatos
20x1/1 GN y 20x2/1 GN
Sacar los recipientes y bastidores de carga múltiple de la
cámara del horno. En el caso de aparatos estacionarios retirar
las esquinas de fijación de la placa estibadora. Retirar el
aparato de la placa estibadora. Tenga en cuenta el peso de
los aparatos:
6 x 1/1 GN: 123 kg
10 x 2/1 GN: 220 kg
20 x 2/1 GN: 387 kg
Tener en cuenta la altura de la puerta
D
10 x 1/1 GN: 152 kg
20 x 1/1 GN: 312 kg
GB
10 x 1/1 GN: 152 kg
20 x 1/1 GN: 312 kg
F
10 x 1/1 GN: 152 kg
20 x 1/1 GN: 312 kg
E
10 x 1/1 GN: 152 kg
20 x 1/1 GN: 312 kg
Bild 1,2
Bild 3
Bild 4
pic. 1,2
pic. 3
pic. 4
Fig. 1,2
Fig. 3
Fig. 4
Fig. 1,2
Fig. 3
Fig. 4
