Descripción del generador de radiofrecuencia
La siguiente tabla (Tabla 2-2) describe la función de los
conectores del panel trasero.

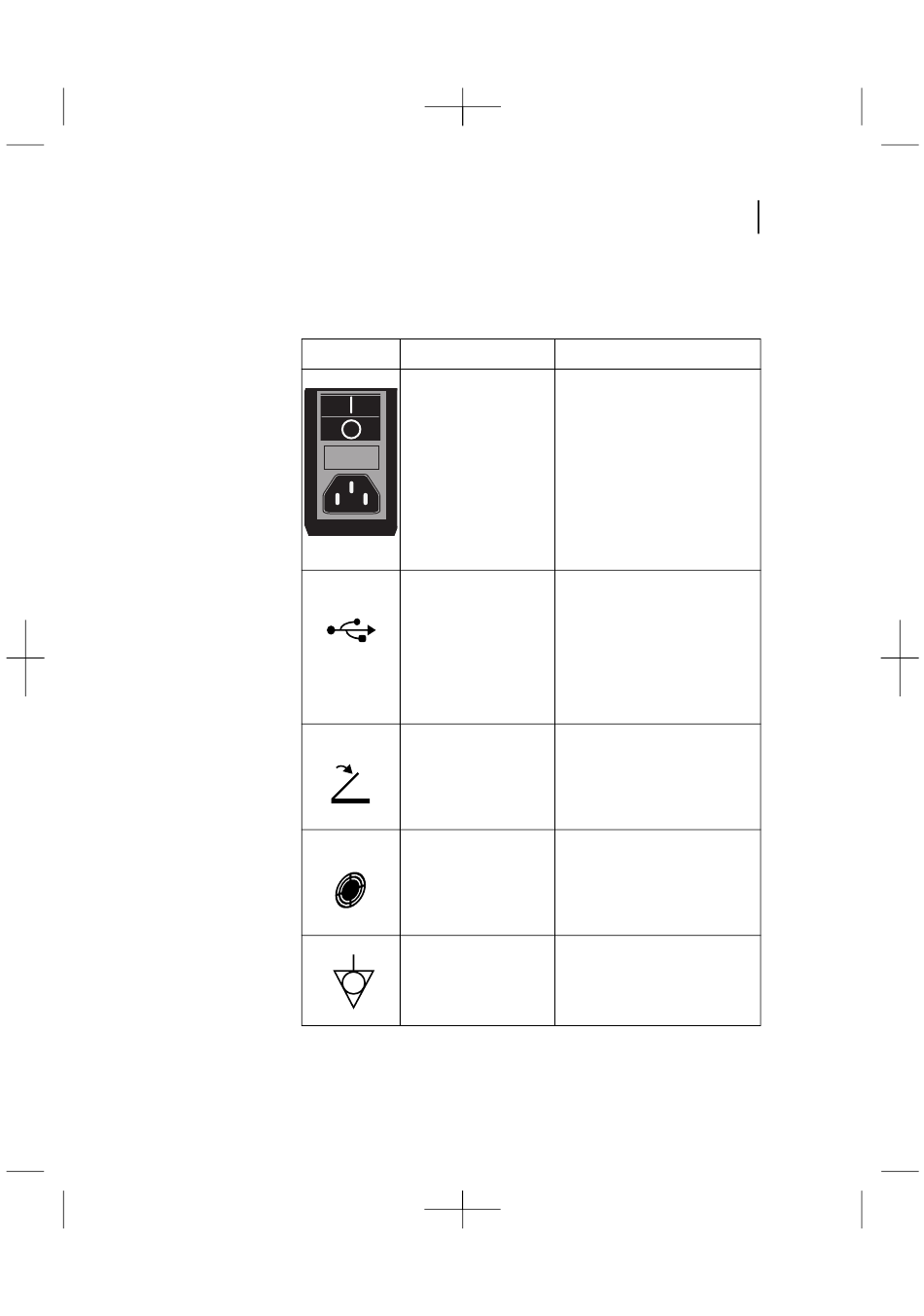

Tabla 2-2. Componentes del panel trasero
Referencia Nombre
Panel de
alimentación de red:
Interruptor de
alimentación
Compartimento de
fusibles
Conector de
alimentación
Conector de puerto
USB
Conmutador de pedal
Ventilador
Terminal de
tierra equipotencial
2010-12 Modelo 8930 - Guía para el usuario del sistema Español
Medtronic Confidential
Componentes
Descripción
Enciende (I) y apaga (0) la
■
alimentación de red del
generador
Proporciona acceso a los
■
fusibles de potencia
internos
Conexión de entrada a
■
través del cable de
alimentación desde la
toma de red
Conexión para un cable
■
USB para comunicación
con dispositivos digitales
externos. Este conector
con protección de
seguridad no se utiliza
para la terapia Prostiva RF,
y está destinado a uso
exclusivo por Medtronic.
Conexión de entrada para
■
el conmutador de pedal
externo opcional para el
encendido y apagado de la
energía de radiofrecuencia
Proporciona un flujo de
■
aire constante para
refrigerar los componentes
electrónicos cuando el
sistema está encendido
Proporciona una toma de
■
tierra común para otros
dispositivos electrónicos
utilizados durante el
procedimiento
