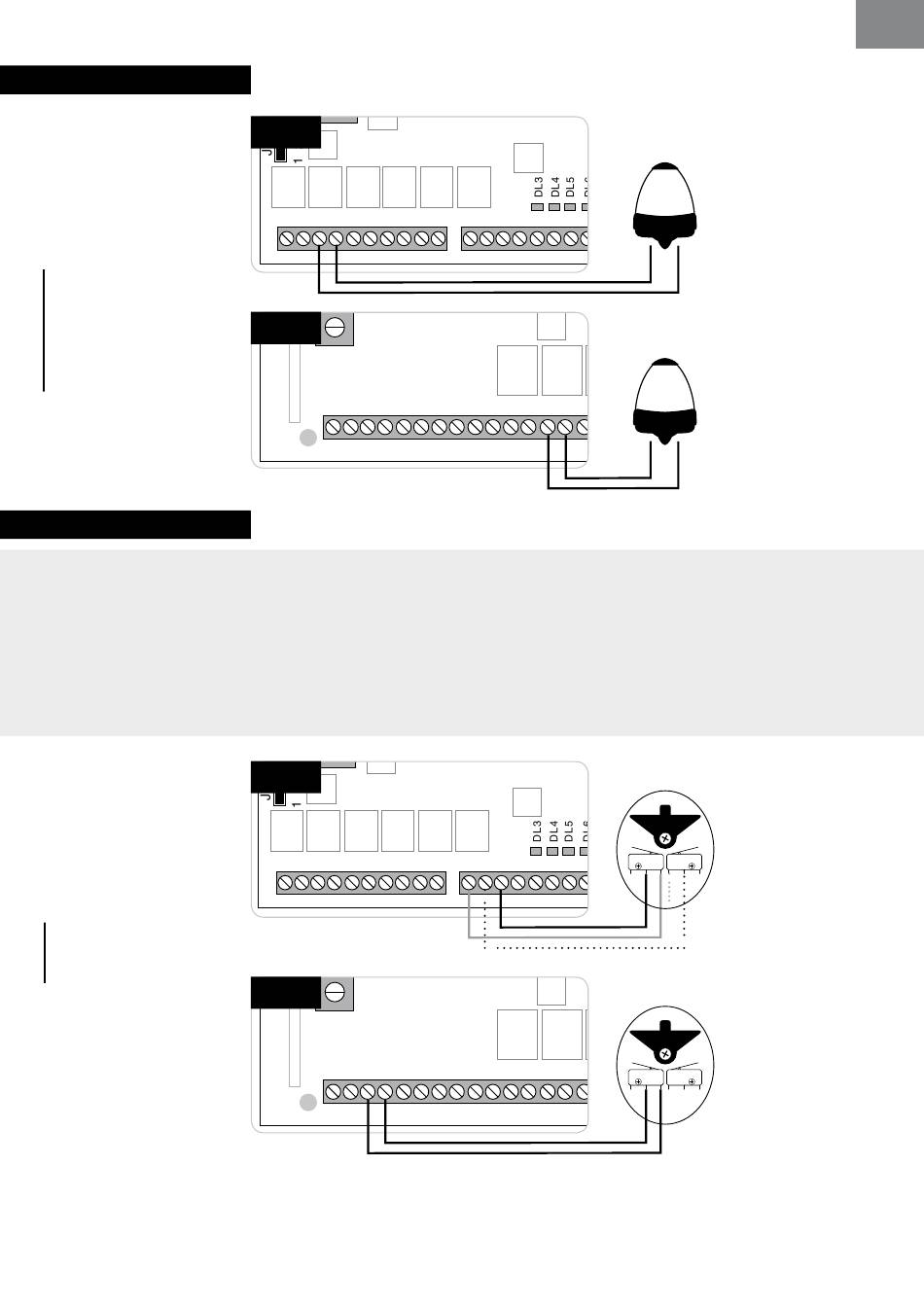

FEu ClIgnOtAnt

IMPoRTANT :
Référez-vous au
numéro de la carte
électronique indiqué
sur la couverture de
votre notice
«kit motorisation».
IL N'ExISTE PAS dE
PoLARITé (+/-) SuR uN
FEu CLIgNoTANT
Si le feu reste allumé
= avertissement de
dysfonctionnemnt
SélECtEuR à Clé
INSTALLATIoN :
1 - Passer les fils dans trou de la base.
2 - Fixer la base dans le mur à l'aide de vis et de chevilles (non fournies).
3 - Faire les branchements : dénuder les fils et sertir les cosses fournies.
Enfoncer les cosses dans les pattes du contacteur.
4 - Soulever le cache avant à l'aide de l'encoche.
5 - Fixer la base et la serrure à l'aide des 2 vis fournies.
6 - Reclipser le cache avant.
IMPoRTANT :
Référez-vous au
numéro de la carte
électronique indiqué
sur la couverture de
votre notice
«kit motorisation».
INFo
le sélecteur à clé
est sans polarité.
fr ::: 33
DL2
+BATT-
F2
F1
CTR50
1 2 3 4 5 6 7 8 9 10
J1
CODES TIME
DL1
P1 P2
CTR51
RV1
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
FS1 FS2 FS3 FS4
DL2
+BATT-
F2
F1
CTR50
1 2 3 4 5 6 7 8 9 10
J1
CODES TIME
DL1
P1 P2
CTR51
RV1
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
DL1
1 2 3 4 5 6 7 8 9 10
ON
OFF
clignotant
11 12 13 14 15 16 17 18 19 20
J2
PAUSE
P3
clignotant
CTR51-01
DL1
1 2 3 4 5 6 7 8 9 10
ON
OFF
sélecteur à clé
11 12 13 14 15 16 17 18 19 20
nO
J2
PAUSE
P3
sélecteur à clé
CTR51-01
nO
P1 P2 P3
RV1
Feu
21 22 23 24 25 26 27 28
J3
C1
Feu
F1
PD1
FS2 FS1 FS3 FS4
24Vac +BATT-
P1 P2 P3
RV1
21 22 23 24 25 26 27 28
C NO NC
C
J3
C1
F1
PD1
FS2 FS1 FS3 FS4
C NO NC
C
24Vac +BATT-
