FR

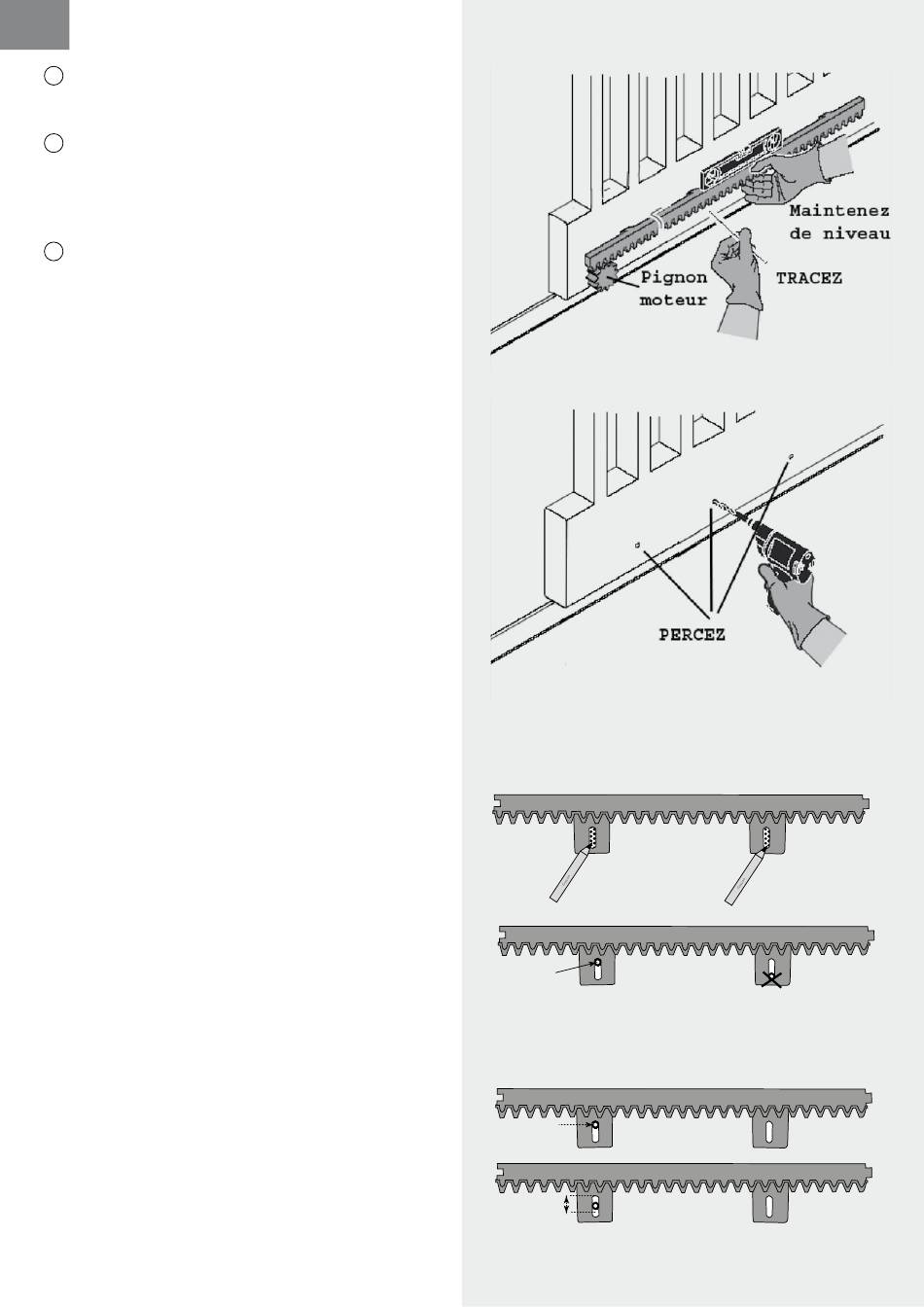

Retirez la crémaillère
b -
c - percez votre portail en haut de toutes
les marques de repérage.
(Figure 4)
Venir fixer votre crémaillère. Pour
d -
obtenir l'écart nécessaire entre la roue
et la crémaillère, remonter légèrement
la crémaillère dans sa fixation.
Vous pouvez ainsi obtenir l'écart désiré
entre la roue crantée du moteur et la
crémaillère.
(Figure 5)
fr ::: 22
Tracé
Perçage à Ne jamais
effectuer perçer en bas
Perçage
1.5 à 2 mm
Tracé
Haut
Bas
(Figure 4)
(Figure 5)
