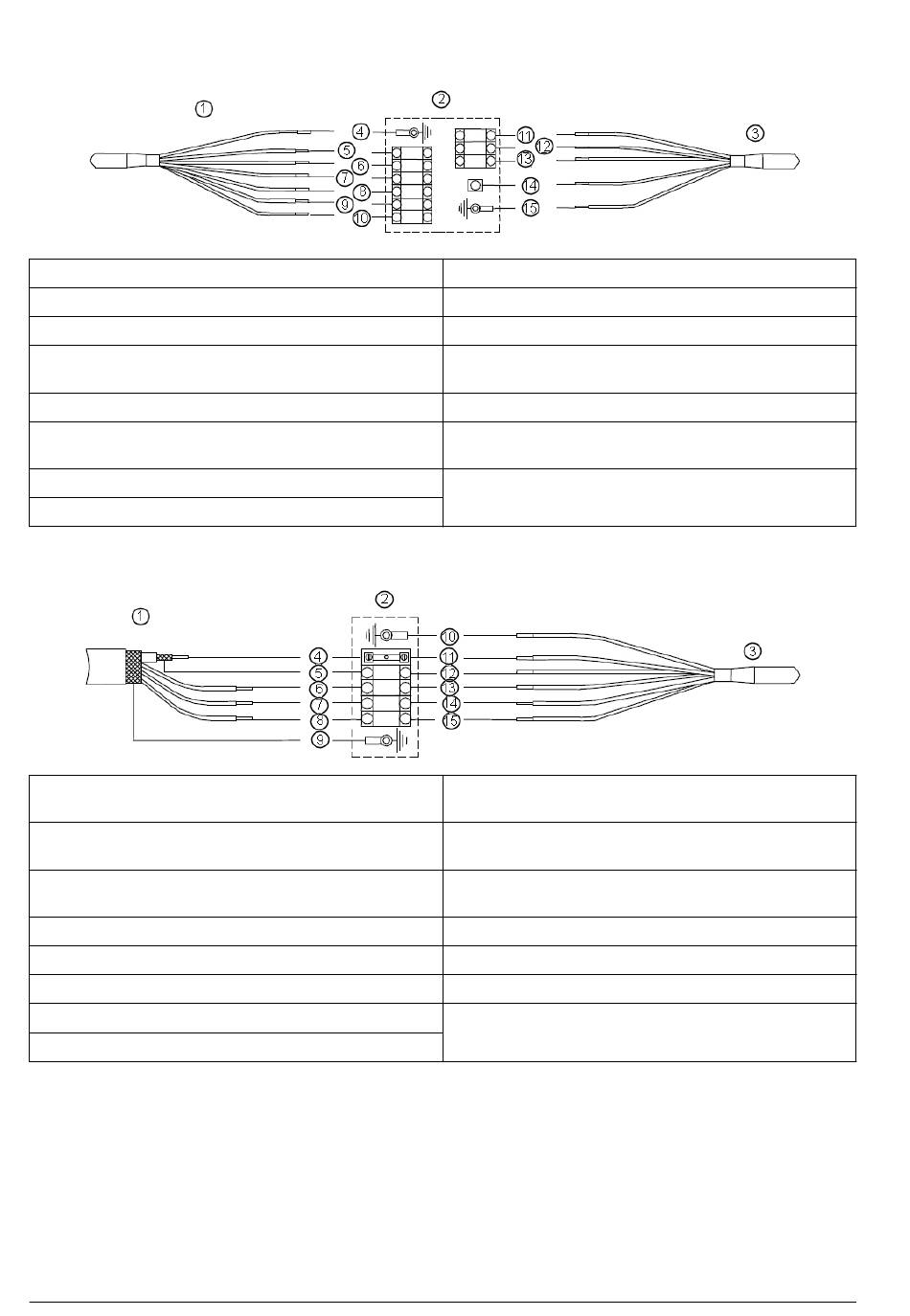

Przy zastosowaniu wzmacniacza wstępnego
Uziemienia roztworu nie można podłączyć w tym przypadku.
1 Kabel modelu 2666
2 Model 08350=A=8000 przedwzmaczniacz
3 Czujnik
4 Ekran zewnętrzny - ochrona przed zakłóceniami
elektromagnetycznymi (EMC)
5 Temp+ (Pt100) - biały
6 Temp- (Pt100) - różowy
7 Ref. (odniesienie) - żółty
8 +V - brązowy
Przy zastosowaniu skrzynki przyłączeniowej
1 Kabel modelu 2654
2 Model 08350=A=8500 skrzynka przyłączeniowa
3 Czujnik
4 Sygnał wejściowy (pomiar pH lub ORP) - rdzeń
5 Ref. (odniesienie) - ekran
6 Temp+ (Pt100) - biały
7 Temp- (Pt100) - fioletowy
8 Uziemienie roztworu (styk cieczy) żółty/zielony
Tylko dla czujników pH:
• pomiar temperatury
• Pomiar impedancji (niebieski przewód od kontrolera):
• Zaprogramuj górne i dolne granice regulacji częstotliwości (patrz instrukcja obsługi 9500):
• impedancja szkła: od 50 megaomów do 500 megaomów
• impedancja odniesienia od 1 do 100 kiloomów
60 Polski
9 -V - szary
10 Sygnał wejściowy (pomiar pH lub ORP) - zielony
11 Temp+ (Pt100) - czerwony
12 Temp- (Pt100) - biały
13 Ref. (odniesienie) - czarny
14 Sygnał wejściowy (pomiar pH lub ORP) -
przezroczysty
15 Ekran zewnętrzny - ochrona przed zakłóceniami
elektromagnetycznymi (EMC)
9 Ekran zewnętrzny - ochrona przed zakłóceniami
elektromagnetycznymi (EMC)
10 Ekran zewnętrzny - ochrona przed zakłóceniami
elektromagnetycznymi (EMC)
11 Sygnał wejściowy (pomiar pH lub ORP) -
przezroczysty
12 Ref. (odniesienie) - czarny
13 Temp+ (Pt100) - czerwony
14 Temp- (Pt100) - biały
15 Uziemienie cieczy (styk cieczy) - niebieski
