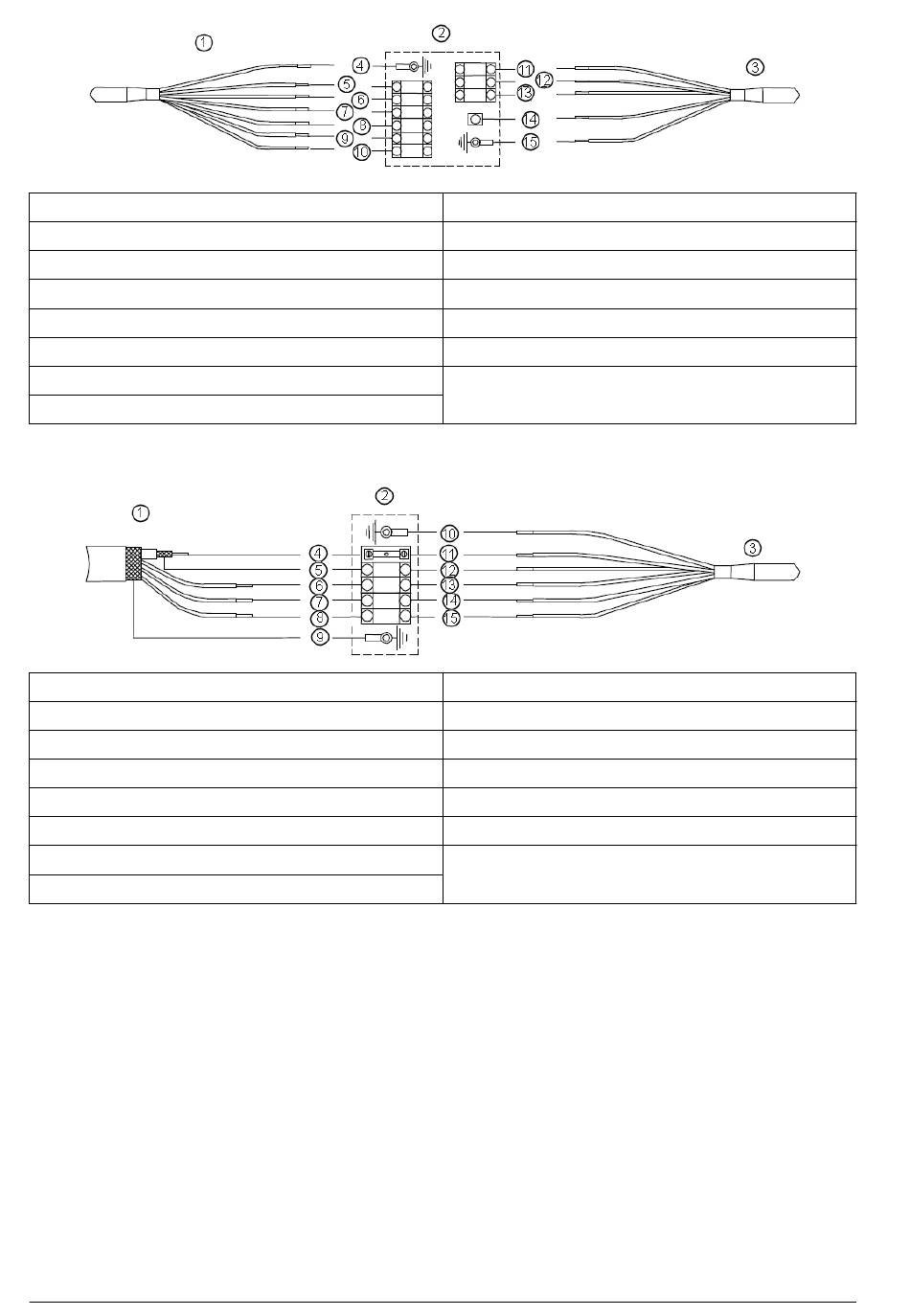

1 Model 2666 kabel
2 Model 08350 = A = 8000 forforstærker
3 Sensor
4 Udvendig beskyttelse - EMC beskyttelse
5 Temp+ (PT100) - hvid
6 Temp- (PT100) - lyserød
7 Ref. (reference) - gul
8 +V - brun
Betjening af samlingsboksen
1 Model 2654 kabel
2 Model 08350=A=8500 samlingsboks
3 Sensor
4 Input (målt pH eller ORP) - kerne
5 Ref. (reference) - beskyttelse
6 Temp+ (PT100) - hvid
7 Temp- (PT100) - violet
8 Opløsningsmiddel (væskekontakt) - gul / grøn
Kun til pH sensorer:
• Temperaturmåling
• Impedansmåling (blå ledning fra controller)
• Programmer kontrolfrekvensens øvre og nedre grænser (se venligst brugsanvisning til 9500):
• Glasimpedans: 50 Mohm til 500 Mohm
• Referenceimpedans: 1 til 100 kohm
Kalibrering
Inden kalibrering for første gang:
1. Ryst sonden forsigtigt for at fjerne evt. luftbobler fra undersiden af glaskolben.
2. Aftag låget og rens sonden med demineraliseret vand.
48 Dansk
9 -V - grå
10 Input (målt pH eller ORP) - grøn
11 Temp- (PT100) - rød
12 Temp+ (PT100) - hvid
13 Ref. (reference) - sort
14 Input (målt pH eller ORP) - klar
15 Udvendig beskyttelse - EMC beskyttelse
9 Udvendig beskyttelse - EMC beskyttelse
10 Udvendig beskyttelse - EMC beskyttelse
11 Input (målt pH eller ORP) - klar
12 Ref. (reference) - sort
13 Temp- (PT100) - rød
14 Temp+ (PT100) - hvid
15 Væske jord (væskekontakt) - blå
