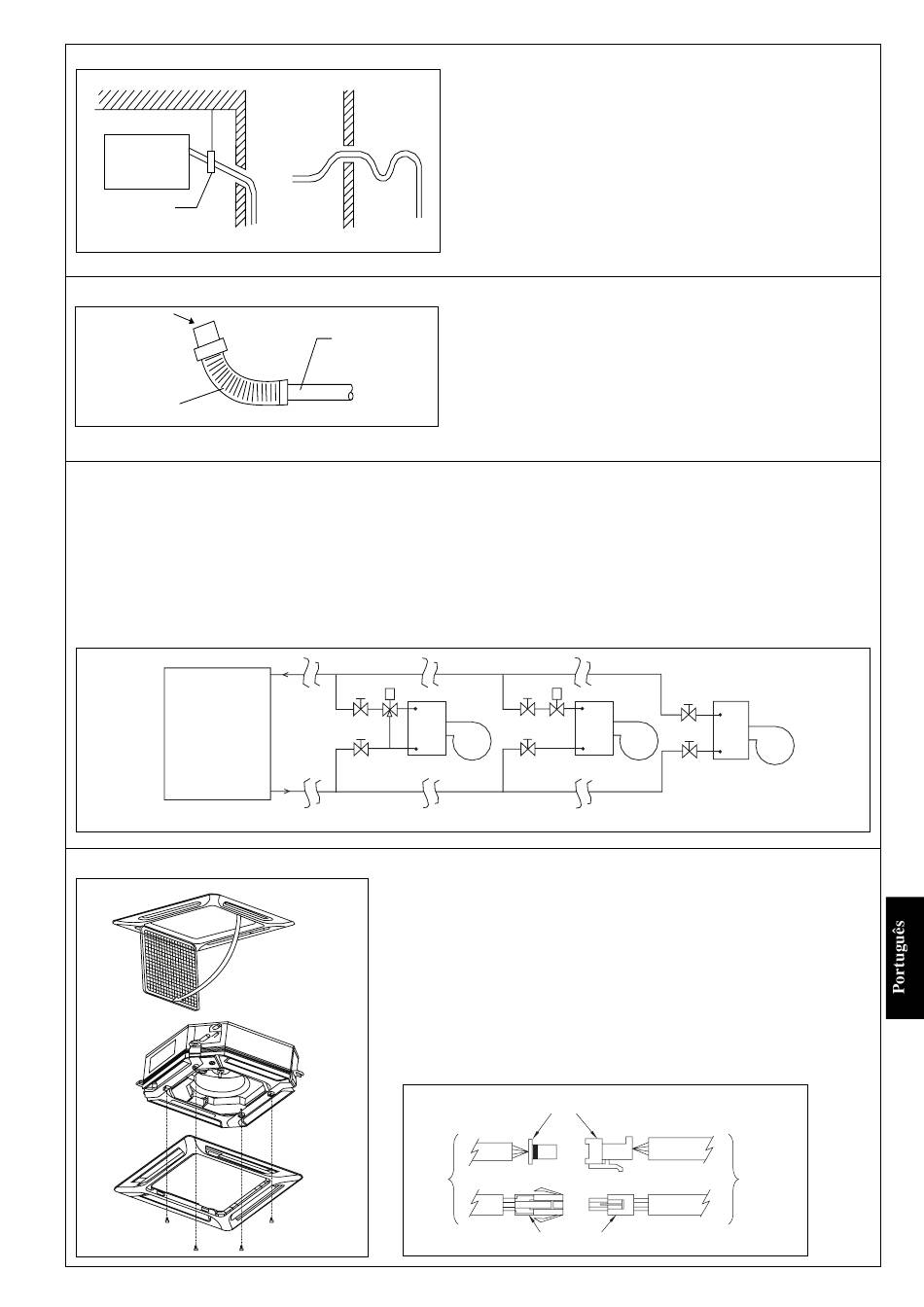

4. Trabalho da bomba de drenagem
Unidade
interior
Grampo do tubo
Certo
5. Teste da drenagem
Introduzir água
Mangueira de drenagem flexível
6. Ligação da tubagem de água
• A unidade interior encontra-se equipada com uma saída de água e ligação de entrada. A ligação possui uma abertura de
ventilação do ar integrada com vista a purgar o ar.
• É necessária uma válvula de 3 vias para desactivar ou contornar a água fria.
• Recomenda-se a utilização de um tubo de aço preto, um tubo de polietereno e um tubo de cobre na instalação de campo.
Todos os tipos de tubagem e ligação devem ser isolados com polietereno (do tipo ARMAFLEX ou equivalente) para evitar a
condensação.
• Não utilize tubos e ligações contaminados ou danificados para efectuar a instalação.
• São necessários alguns dos principais componentes de ligação no sistema para melhorar a capacidade e facilitar a assistência,
tais como a válvula de fecho, válvula de equilíbrio, válvula de 2 ou 3 vias, filtro, colector, etc.
Refrigerador
7. Instalação do painel
ABRIR
• O tubo de drenagem deve estar num declive descendente para
• Evite instalar o tubo de drenagem num declive para cima e para
• Durante a ligação do tubo de drenagem, exerça os devidos
• O diâmetro externo da ligação de drenagem na mangueira de
• Certifique-se de que executa o isolamento térmico (espuma de
Errado
Tubo de drenagem
principal
Válvula de
fecho
Válvula de 3 vias
FCU
Válvula de
fecho
Bom controlo
• Certifique-se de que remove o modelo da instalação antes de
colocar o painel frontal.
• Abra a grelha de entrada de ar puxando os fechos para trás e
retirando-os juntamente com o filtro do painel.
• Instale o painel da moldura dianteira na unidade interior utilizando
os 4 parafusos e apertando-os completamente para prevenir a fuga
de ar fresco.
• Ligue o cabo do LED e o cabo da oscilação do ar à unidade interior.
Nota: Instale o painel dianteiro firmemente para impedir a fuga de
Do
painel
dianteiro
Parafuso
uma drenagem sem problemas.
baixo para impedir o fluxo invertido de água.
cuidados para não exercer força extra sobre o conector de
drenagem na unidade interior.
drenagem flexível é de 20mm.
polietileno com uma espessura superior a 8,0mm) na tubagem
de drenagem para evitar que a água condensada caia no interior
da divisão.
• Ligue o tubo de drenagem principal à mangueira flexível.
• Introduza água a partir da mangueira de drenagem flexível para
verificar se existem fugas na tubagem.
• No final do teste, ligue a mangueira de drenagem flexível ao
conector de drenagem existente na unidade interior.
Nota: Esta unidade interior utiliza uma bomba de drenagem para
efectuar a drenagem da água condensada. Instale a unidade
horizontalmente para impedir a fuga ou condensação de água
em torno da saída de ar.
Válvula de
fecho
Válvula de 2 vias
FCU
Válvula de
fecho
Mau controlo
ar fresco, o que irá provocar a condensação e gotejar de água.
Cabo do LED
Cabo da oscilação de ar
3
Válvula de
fecho
FCU
Válvula de
fecho
Pior controlo
Da caixa
de controlo
