Daikin FWF02AATNMV1 Manuel D'installation page 45

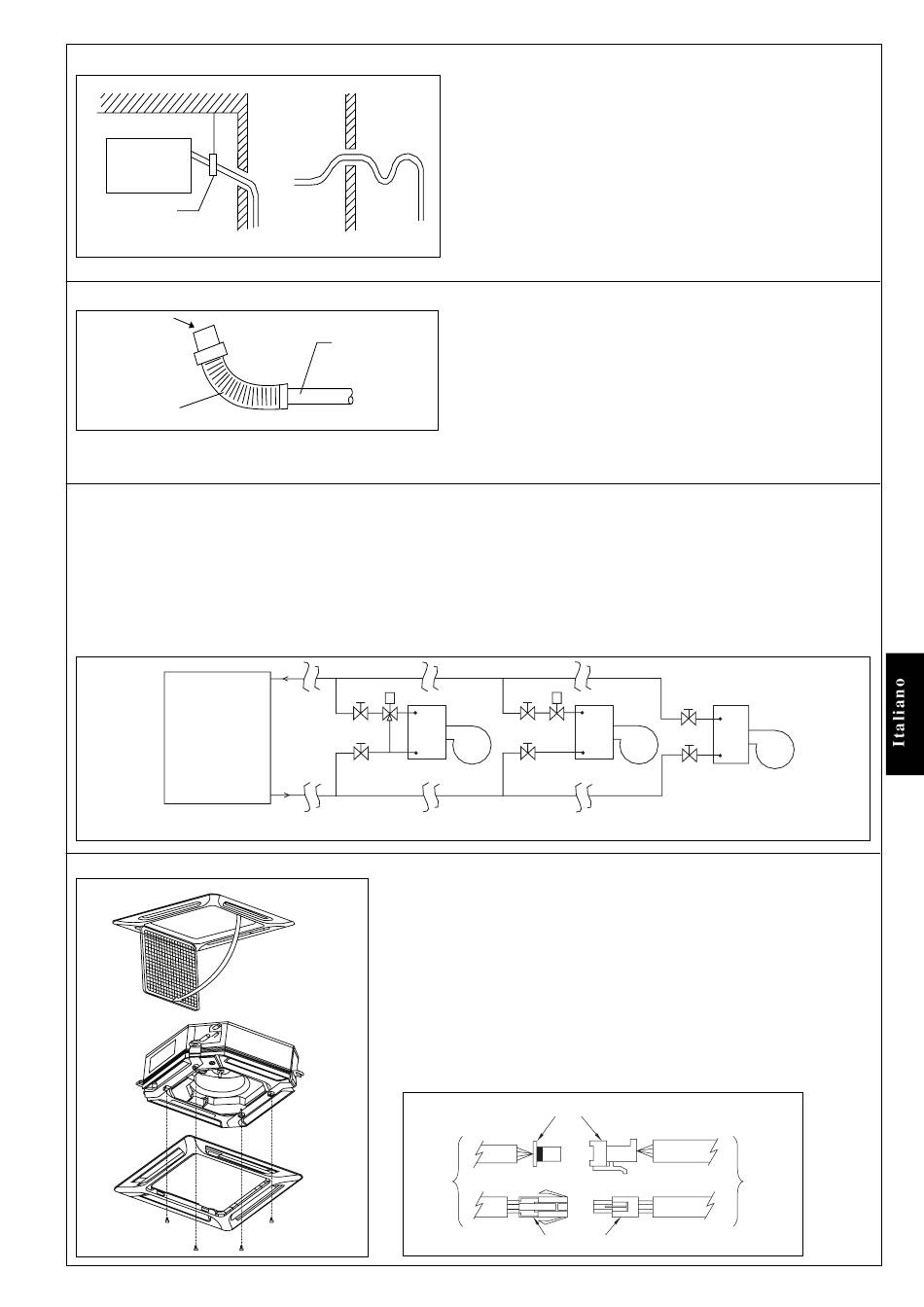

4. Lavoro Di Svuotamento Della Pompa
Unità Interna
Morsetto
Tubatura
Buono
5. Test Di Scarico
Alimentazione
Acqua
Tubo Di Scarico Flessibile
6. Connessione Delle Tubature Dell'Acqua
• L'unità interna è dotata di un collegamento per l'ingresso e l'uscita dell'acqua. Lungo il collegamento è presente una presa
d'aria per lo spurgo dell'aria.
• Due valvole o tre valvole solenoidi, sono richieste per la variazione ciclica o per deviare l'acqua fredda.
• Nelle installazioni sul posto si consiglia di utilizzare tubature in acciaio nero, poliuretano e rame. Tutte le tubature e i collegamenti
devono essere isolati con poliuretano (del tipo ARMAFLEX o equivalente) , al fine di evitare la condensazione.
• Non utilizzare tubi contaminati o danneggiati, montati per l'installazione.
• Alcuni dei maggiori accessori sono richiesti nel sistema per accrescere la capacita' ed un facile servizio, come la valvola
d'uscita, la valvola d'equilibratura, due o tre vie di valvole , filtro , depuratore.
Raffreddatore
7. Installazione Del Pannello
APERTO
Cattivo
Tubo Scarico
Principale
Valvola A
Saracinesca
Valvole A Tre Vie
FCU
Valvola A
Saracinesca
Buon Controllo
• Assicurarsi di rimuovere la sagoma dell'installazione prima di
installare il pannello frontale.
• Aprire la griglia della presa d'aria, spingendo dietro i ganci,
rimuovendoli insieme con il filtro dal pannello.
• Installare la montatura del pannello frontale, nell'unita'
completamente interna , con 4 ganci e avvitamenti , per prevenire
la perdita d'aria fredda.
• Collegare il filo LED ed il filo d'aria oscillante all'interno della
Unit.
Nota: Installare fermamente l'inquadratura del pannello frontale,
Dal
Pannello
Frontale
Le Viti
• Il tubo di scarico deve trovarsi in pendenza per consentire uno
scarico omogeneo.
• Evitare che il tubo di scarico sia su piani ad inclinazione mista
per evitare un ritorno del flusso dell'acqua.
• Durante il collegamento delle tubazioni di scarico, evitare
accuratamente di non esercitare alcuna forza ulteriore sul
connettore di scolo dell'unità per interni.
• Il diametro esterna del collegamento dello scarico sul tubo
flessibile di scarico è pari a 20 mm.
• Le tubature di scarico debbono essere sottoposte a trattamento
di isolamento termico (schiuma in polietilene con spessore
superiore a 8,0 mm) per evitare che la condensa goccioli nel
locale.
• Collegare il tubo principale di scarico al relativo tubo flessibile.
• Inserire acqua dal tubo flessibile di scarico e controllare la
presenza di eventuali perdite dalla tubatura.
• Al completamento del test, collegare il tubo flessibile di scarico
al relativo connettore sull'unità per interni.
Nota: Questa unità per interni utilizza una pompa di scarico
specifica per lo scarico della conensa. Installare l'unità
orizzontalmente per evitare perdite di acqua o condensa nella
zona di uscita aria.
Valvola A
Saracinesca
Valvole A Due Vie
FCU
Valvola A
Saracinesca
Cattivo Controllo
per prevenire la fuoriuscita d'aria fredda , la quale causera'
la condensazione ed il gocciolamento dell'acqua.
Filo LED
Filo Oscillazione D'Aria
3 3 3 3
Valvola A
Saracinesca
FCU
Valvola A
Saracinesca
Controllo Peggiore
Dalla
Scatola Di
Comando
