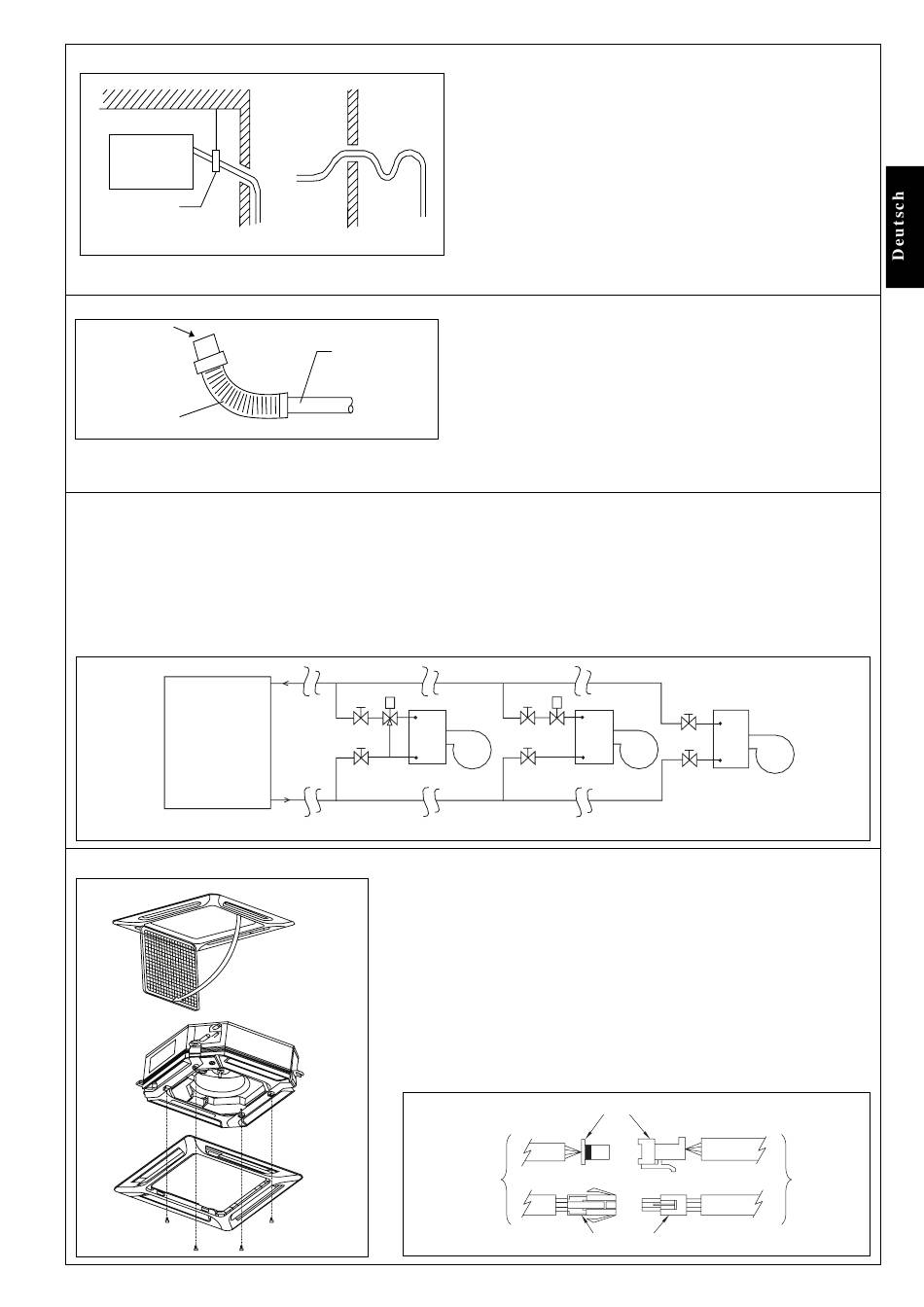

4. Ablasspumpenarbeit
Innen-Gerät
Rohrschelle
Richtig
5. Ablauftest
Speisewasser
Flexibler Ablaufschlauch
6. Wasserrohrverbindungen
• Das Innengerät ist mit einem Wasserauslaß- und Einlaufstutzen ausgestattet. Es gibt ein Luftloch, das in Verbindung mit der
Lüftung steht.
• Ein 3-Weg wird zum Umführen des gekühlten Wassers benötigt.
• Bei der Montage am Einsatzort werden ein schwarzes Stahlrohr, ein Polyäthylenrohr und ein Kupferrohr empfohlen. Alle
Rohre und Rohrverbindungen müssen mit Polyäthylen (ARMAFLEX-Art oder Gleichwertiges) isoliert sein.
• Keine verschmutzten oder beschädigten Rohre oder Formstücke verwenden.
• Einige wichtige Montage-Komponenten wie z.B. Schieberventil, Ausgleichventil, 2-Weg oder 3-Weg, Filter, Sieb, usw. werden
zur Erhöhung der Kapazität und zu Wartungszwecken benötigt.
Kühler
7. Installierung Der Vorderverkleidung
AUF
Falsch
Hauptrohrleitung
3-Weg Ventil
Schieberventil
FCU
Schieberventil
Gute Kontrolle
• Vor dem Installieren der Vorderverkleidung muss die
Installierungsschablone entfernt werden.
• Das Lufteintrittsgitter durch Zurückziehen der Einrasthaken
öffnen und zusammen mit dem Filter von der Verkleidung
abnehmen.
• Die vordere Rahmenverkleidung am Innengerät mit 4 Schrauben
anbringen; dabei die Schrauben fest anziehen um ein Austreten
der Kühlluft zu verhindern.
• Den LED-Draht und den Luftschwenkdraht ans Innengerät
anschliessen.
Hinweis: Die vordere Rahmenverkleidung fest anbringen, um den
Von der
Vorderverkleidung
Schrauben
• Ablaßrohrleitung muß für störungsfreien Ablauf lotrecht
installiert werden.
• Vermeiden Sie zur Vorbeugung gegen Wasserrückfluß jegliche
Gefälle oder Steigungen
Ablaufrohrleitung.
• Achten Sie darauf, daß der Ablaufanschluß am Raumgerät beim
Anschließen der Ablaufrohrleitung nicht übermäßig belastet
wird.
• Der Ablaufanschluß hat des flexiblen Ablaufschlauchs hat
einen Außendurchmesser von 20 mm.
• Sorgen Sie dafür, daß die Ablaufrohrleitungen (mit mindestens
8,0 mm Polyäthylen-Schaumstoff) gegen Außenwärme isoliert
werden, um das Abtropfen von Kondenswasser in den Raum
zu unterbinden.
• Verbinden Sie das Hauptablaufrohr mit dem flexiblen
Ablaufschlauch.
• Füllen Sie Wasser in den flexiblen Ablaufschlauch und überprüfen
Sie die Rohrleitungen auf Undichtigkeiten.
• Verbinden Sie nach Durchführung des Ablauftests den flexiblen
Ablaufschlauch mit dem Ablaufanschluß am Raumgerät.
Hinweis: Dieses raumgerät hat eine ablasspumpe für das abpumpen
von kondenswasser. Waagerechte installation des geräts
beugt gegen wasseraustritt oden kondenswasserbildung
am luftauslass vor.
Schieberventil
2-Weg Ventil
FCU
Schieberventil
Schlechte Kontrolle
Austritt von Kühlluft zu verhindern, wodurch sich
tropfendes Kondenswasser bilden kann.
LED-Draht
Luftschwenkdraht
3 3
beim Installieren
Schieberventil
FCU
Schieberventil
Schlechteste Kontrolle
Vom
Steuerkasten
der
