2. Mise en service
1

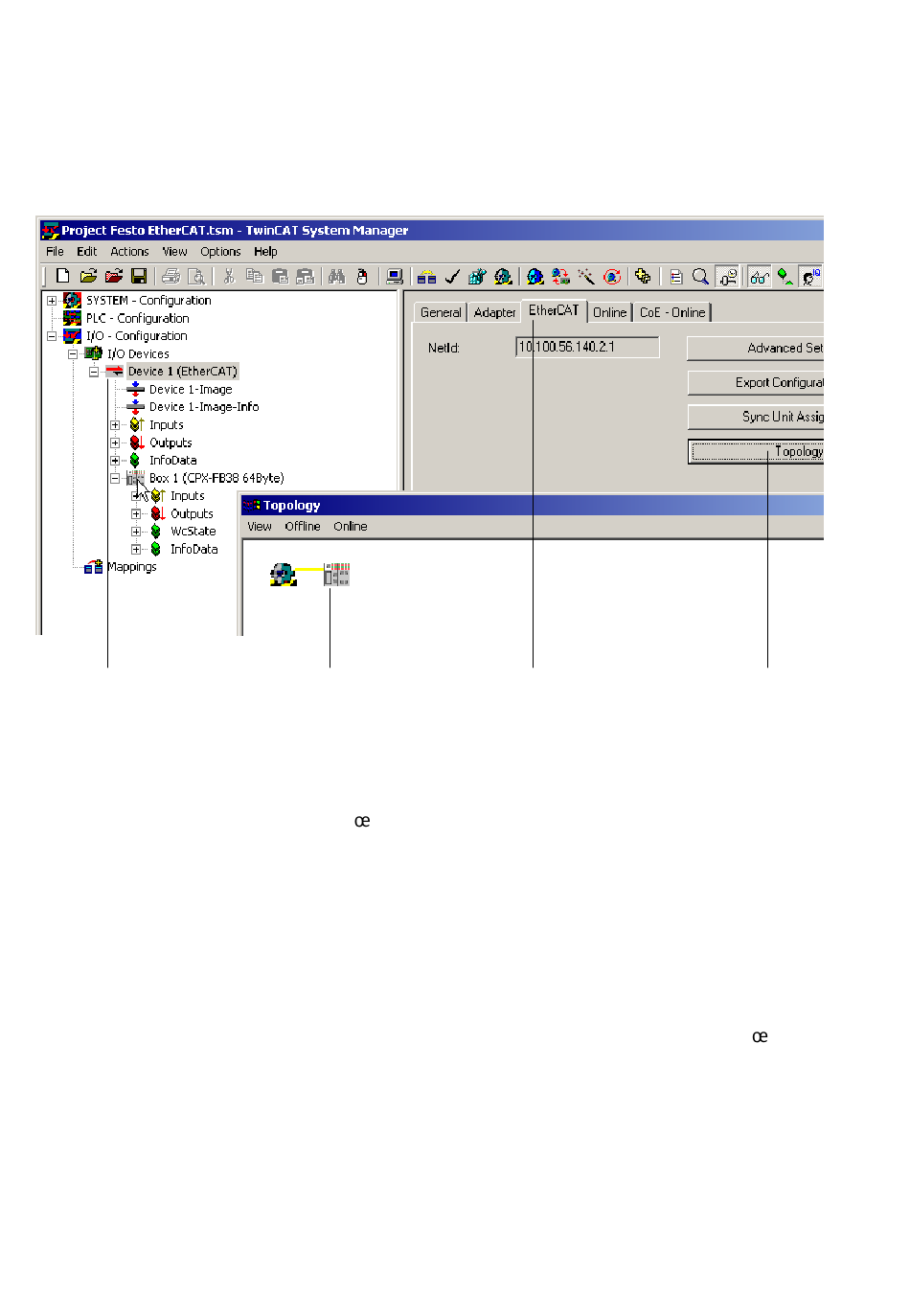

Fig. 2/8 : Représentation de la topologie EtherCAT
2−40
4
1. Dans le TwinCAT System Manager, cliquer sur le symbole
du n ud de bus 1, afin d'afficher les propriétés de
l'appareil.
2. Dans la fenêtre des propriétés de l'appareil, cliquer sur
EtherCAT" 2, afin d'ouvrir la carte du registre EtherCAT.
3. Cliquer sur Topologie (Topology") 3 :
Une fenêtre séparée affiche la topologie du réseau
EtherCAT et des Devices" et Boxes", par ex. le n ud de
bus et le terminal CPX correspondant 4.
2
Festo P.BE−CPX−FB38−FR fr 0804NH
