Montage de la tige de
changement de vitesse
1. Introduisez le goujon de la rotule supérieure à l'avant
du support de changement de vitesse et fixez-le en
position avec un contre-écrou (Fig. 6).
2
1
7
8
3

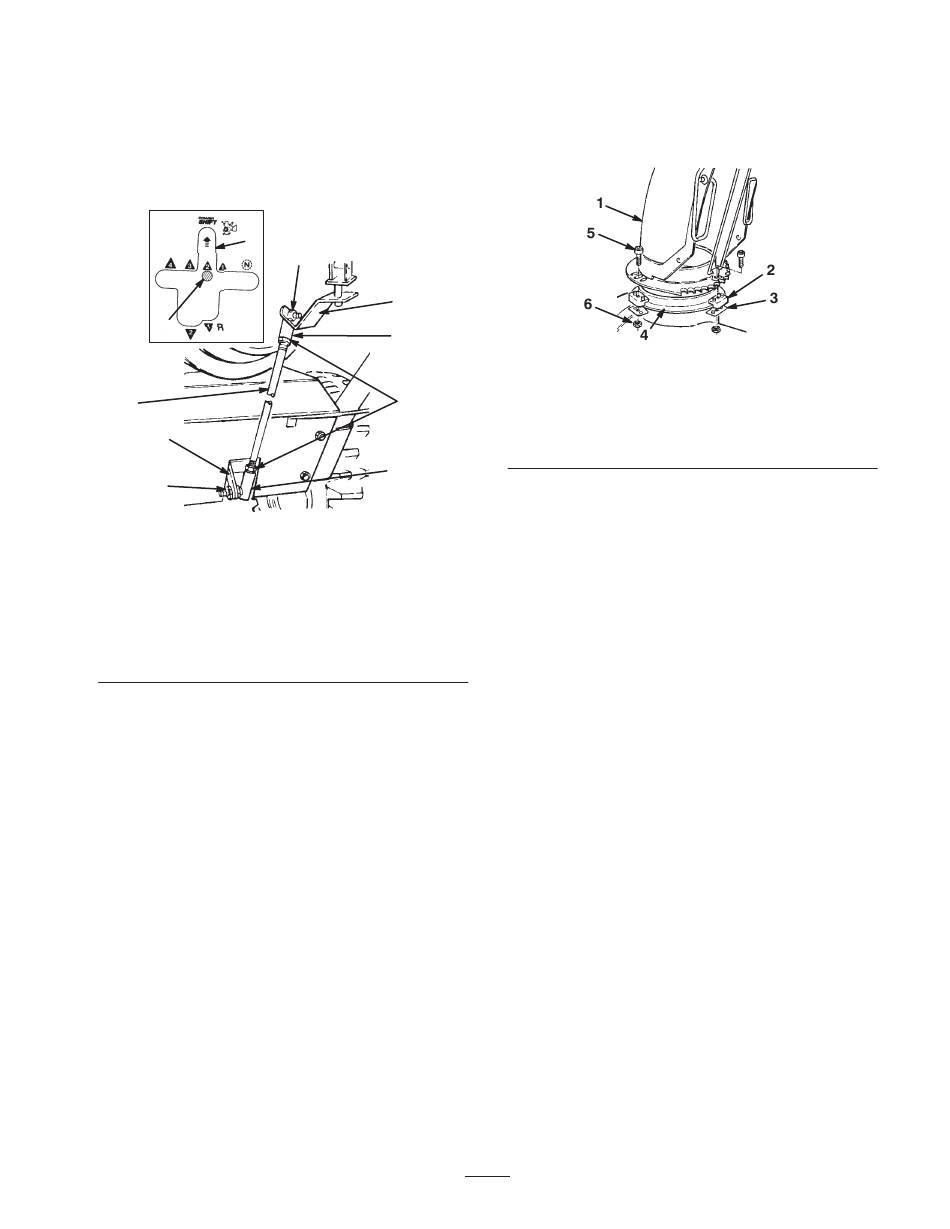

Figure 6
1. Levier de changement de
vitesse
2. Encoche de Power Shift
3. Contre-écrou
4. Support de changement
de vitesse
Remarque : Dirigez la courbe de la tige de changement
de vitesse vers l'arrière.
2. Introduisez le goujon de la rotule inférieure du côté
droit du levier de transmission et fixez-le en position
avec un contre-écrou (Fig. 6).
3. Sélectionnez la seconde et vérifiez si la tige de
changement de vitesse se trouve bien en face de la fente
de Power Shift dans le panneau de commande (voir
l'encart de la Fig. 6).
Remarque : Si ce n'est pas le cas, ajustez la longueur
de la tige de changement de vitesse comme suit :
A. Désaccouplez la rotule du levier de transmission et
desserrez l'écrou de blocage (Fig. 6).
B. Tournez la rotule en haut ou en bas jusqu'à ce que le
levier de changement de vitesse se trouve en face de
la fente de Power Shift (Fig. 6).
C. Accouplez la rotule au levier de transmission et
serrez l'écrou de blocage (Fig. 6).
3
4
5
6
9
167
5. Rotule supérieure
6. Ecrous de blocage
7. Tige de changement de
vitesse
8. Levier de transmission
9. Rotule inférieure
Pose de l'éjecteur
1. Appliquez une fine couche de graisse pour basse
température sur la couronne de l'éjecteur (Fig. 7).
1. Ejecteur
2. Dispositif de retenue de
l'éjecteur (3)
3. Plaque de retenue de
l'éjecteur (3)
2. Placez l'éjecteur (ouverture vers l'avant) sur l'ouverture
d'éjection de sorte que les dispositifs de retenue se
trouvent sur la couronne (Fig. 7).
Remarque : Assurez-vous que les goupilles de guidage
du dispositif de retenue de l'éjecteur sont engagées dans
les trous de l'éjecteur.
3. Serrez la vis et le contre-écrou de gauche pour
positionner le dispositif de retenue en appui contre la
plaque de retenue et pour fixer l'éjecteur à la couronne
(Fig. 7).
4. Poussez les autres dispositifs de retenue vers l'éjecteur
(fendu) et serrez les vis (Fig. 7).
5. Vérifiez que l'éjecteur pivote librement sur la couronne.
S'il résiste, déplacez le dispositif de retenue droit vers
l'extérieur (Fig. 7).
11
m-168
Figure 7
4. Couronne de l'éjecteur
5. Vis (3)
6. Contre-écrou (3)
