1. Installation
1.2.3 Réglage de la taille du champ de données pour Remote Controller
Nombre d'octets I/O pour le mode de
fonctionnement Remote Controller
8 octets I/8 octets O pour la communication du nœud de
bus avec le CPX-FEC ou CPX-CEC.
réservé
16 octets I/16 octets O pour la communication du nœud
de bus avec le CPX-FEC ou CPX-CEC.
réservé
Tab. 1/3 : Réglage du nombre d'octets I/O pour le mode de fonctionnement Remote
Controller
Festo P.BE-CPX-FB36-FR fr 1309NH Français
Utiliser le groupe de micro-interrupteurs DIL 2
•
Fig. 1/1 2).
(
Les fonctions de ces micro-interrupteurs DIL dépendent du
mode de fonctionnement réglé du terminal CPX (
L'affectation des adresses I/O et des adresses de diagnostic
peut être modifiée au besoin à l'aide du logiciel de
configuration et de programmation (par ex. Rockwell
RSLogix).

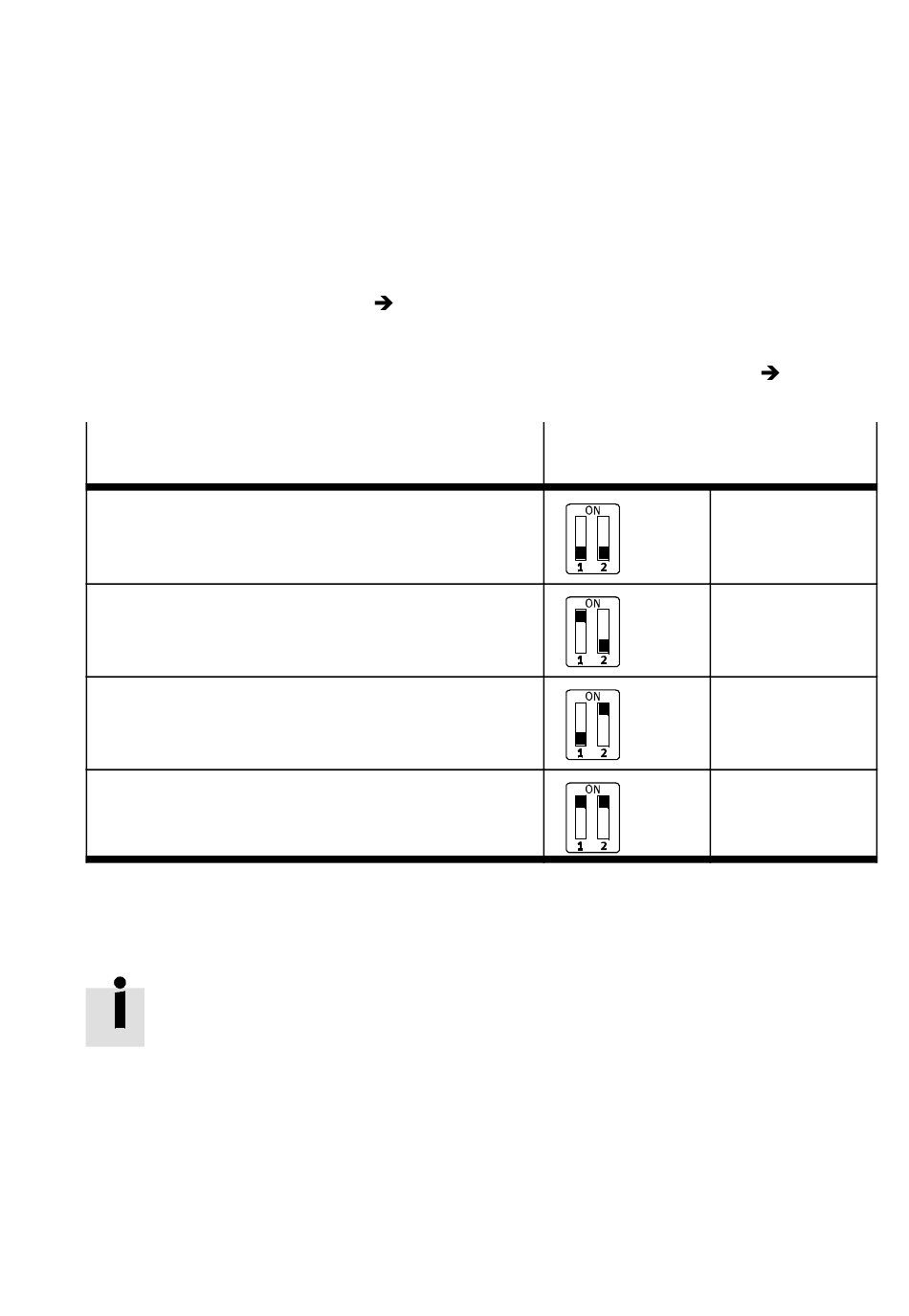

Réglage du groupe de
micro-interrupteurs DIL 2
2.1 : OFF
2.2 : OFF
(réglage en usine)
2.1 : ON
2.2 : OFF
2.1 : OFF
2.2 : ON
2.1 : ON
2.2 : ON
Tab. 1/1).
1-11
