3. Installation
1
Vis de réglage,
six pans creux
(SW 2,0)

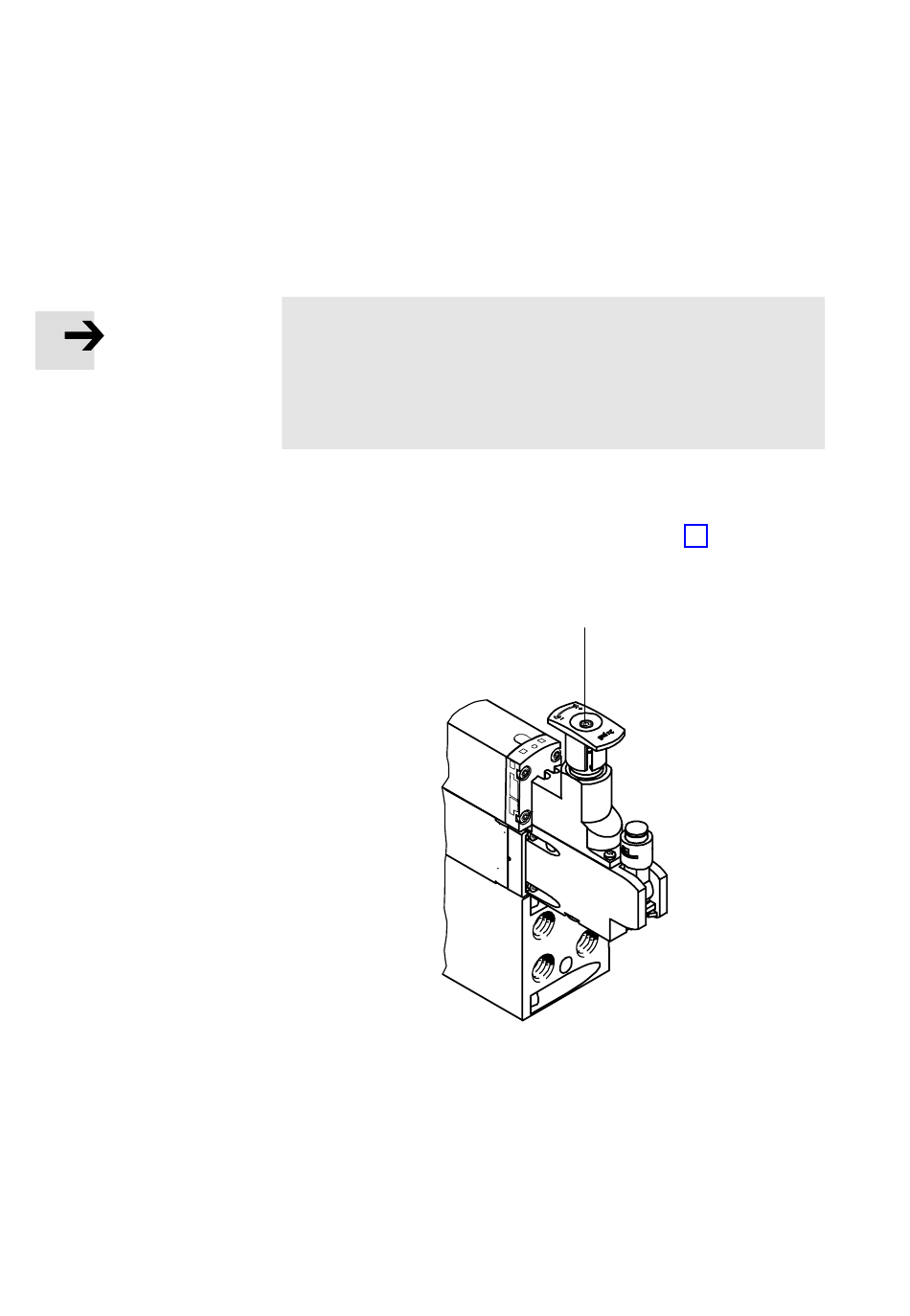

Fig. 3/5 : Réglage des plaques de manodétendeur (modèle MPA2) à l'aide de la vis de
réglage
3−18
Réglage du manodétendeur à l'aide de la vis de
réglage (MPA2)
Nota
Si l'espace libre autour du bouton de réglage ne suffisait
pas pour le réglage du manodétendeur (modèle MPA2),
utiliser la vis à six pans creux à l'intérieur du bouton de
réglage.
Procéder alors de la manière suivante :
En tournant la vis de réglage (position, voir Fig. 3/5),
·
régler la valeur souhaitée (voir Diagramme de débit des
plaques de manodétendeurs" à l'annexe A).
1
Festo P.BE−MPA−FR fr 0802c
