Option 2 : Connexion sur le broyeur à déchets

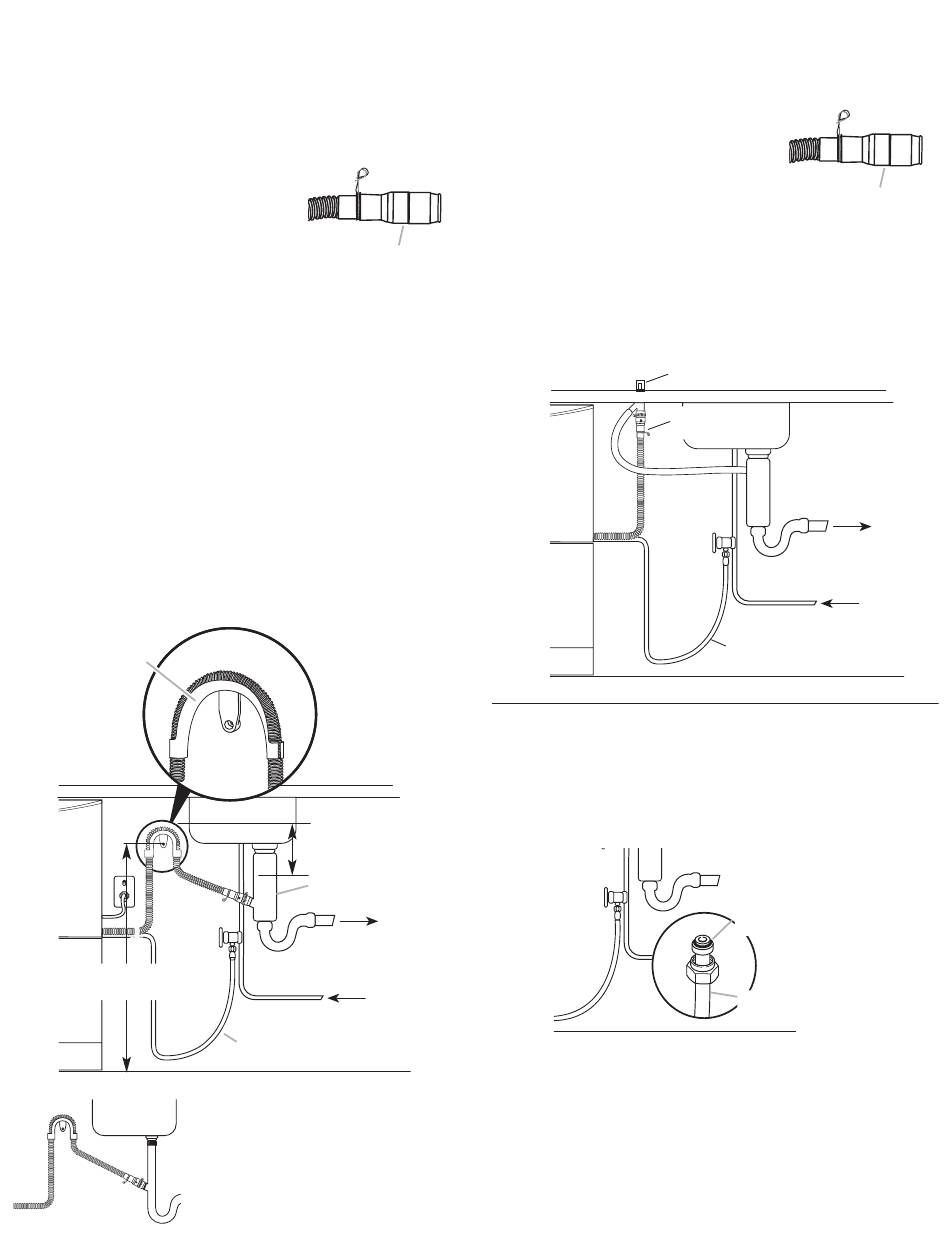

1. Acheminer le tuyau d'évacuation comme l'indique l'illustration
ci-dessous. Placer les tuyaux sur les supports.
2. Déterminer s'il est nécessaire de tailler les segments du tuyau
d'évacuation. Effectuer maintenant ces opérations si
nécessaire.
NOTE : Le connecteur de tuyau de
vidange ne doit pas soutenir le poids
d'une longueur de tuyau excessive.
Maintenir le tuyau aussi déployé que
possible.
3. Engager une bride de tuyau (fil
métallique) sur chaque section du tuyau d'évacuation.
Pousser fermement chaque tuyau sur le raccord (5 clics).
4. Positionner les brides entre les deux nervures de
positionnement visibles sur le raccord du tuyau d'évacuation.
5. Fixer le connecteur du tuyau d'évacuation au broyeur à
déchets à l'aide de la bride de fixation fournie.
6. Fixer la bride de support du tuyau d'évacuation sur la caisse
de l'appareil avec une vis Phillips n° 8; veiller à respecter la
hauteur indiquée ci-dessous.
IMPORTANT : On doit former une boucle sur le tuyau de
vidange, comme ceci est indiqué dans les instructions
d'installation. Maintenir le tuyau aussi étiré que possible pour
éviter un affaissement. Toute longueur excédentaire de tuyau
doit être maintenue du côté du lave-vaisselle par rapport à la
boucle du circuit de vidange.
support du tuyau
d'évacuation
robinet
d'arrêt
¹⁄₂
¹⁄₄
27
" – 32
"
(70 cm – 82 cm)
bride de tuyau
(fil métallique)
connecteur de tuyau
d'évacuation
6" (15,2 cm)
minimum
broyeur à
déchets
vers l'égout
arrivée d'eau
rayon de courbure de 8" (20,3 cm) ou
plus depuis le robinet d'arrêt
Maintenir la
canalisation
d'évacuation
droite, tel
qu'indiqué.
Option 3 : Raccordement au brise-siphon
1. Acheminer le tuyau d'évacuation comme l'indique
l'illustration.
2. Déterminer s'il est nécessaire de
tailler les segments du tuyau
d'évacuation. Effectuer maintenant
ces opérations si nécessaire.
3. Engager une bride de tuyau (fil
métallique) sur chaque section du
tuyau d'évacuation. Pousser
fermement chaque tuyau sur le
raccord (5 clics).
4. Positionner les brides entre les deux nervures de
positionnement visibles sur le raccord du tuyau d'évacuation.
5. Raccorder le tuyau de vidange au composant brise-siphon;
utiliser la bride de tuyau fournie.
robinet
d'arrêt
Raccordement à la source d'alimentation en eau
1. Insérer le joint d'étanchéité plat à l'extrémité du tuyau
d'arrivée d'eau. Connecter le tuyau d'arrivée d'eau au robinet
d'arrêt. Bien serrer.
2. Ouvrir le robinet d'arrivée d'eau et inspecter pour rechercher
d'éventuelles fuites.
robinet
d'arrêt
3. Ouvrir le tiroir. Retirer le ruban adhésif d'emballage à l'avant et
à l'arrière du panier à vaisselle.
4. Fermer le tiroir.
connecteur de tuyau
d'évacuation
brise-siphon
connecteur du
tuyau d'évacuation
vers l'égout
arrivée d'eau
rayon de courbure de 8" (20,3 cm)
ou plus depuis le robinet d'arrêt
joint
d'étanchéité plat
tuyau d'arrivée
d'eau
bride de tuyau
(fil métallique)
17
