HOME APPLIANCES
Installation Instructions

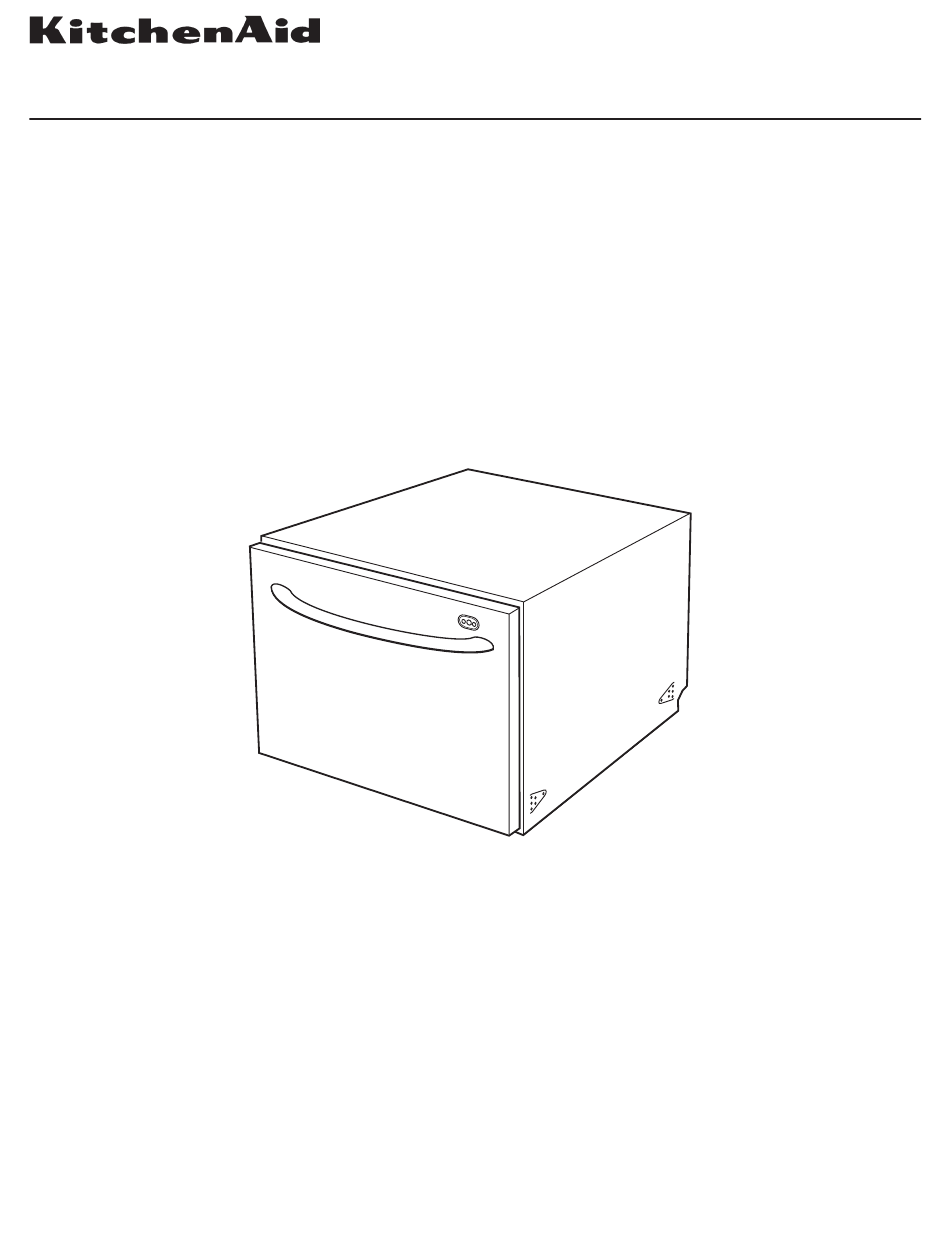

Single Drawer Dishwasher
Instructions d'installation
Lave-vaisselle à tiroir unique
Table of Contents/Table des matières..............................................2/11
528534/8573714B

Publicité

Chapitres

Table des Matières
loading

Sommaire des Matières pour KitchenAid KUDD01SSPA0

  • Page 1 ® HOME APPLIANCES Installation Instructions Single Drawer Dishwasher Instructions d'installation Lave-vaisselle à tiroir unique Table of Contents/Table des matières..........2/11 528534/8573714B...
  • Page 2: Table Des Matières

    Table of Contents Installation Instructions ......5 Prepare Cabinet Opening ......5 Drawer Dishwasher Safety.
  • Page 3: Installation Requirements

    INSTALLATION REQUIREMENTS Tools and Parts Location Requirements IMPORTANT: Observe all governing codes and ordinances. Gather the required tools and parts before starting installation. Read and follow the instructions provided with any tools Failure to meet codes and ordinances could lead to fire or listed here.
  • Page 4: Water Supply Requirements

    ■ For corner installation, there must be a ¹⁄₂" (12.7 mm) space Cabinet dimensions/requirements between the adjacent cabinet doors (i.e. door knobs) and open dishwasher drawer. typical countertop installation Water Supply Requirements tape ¹⁄₂ For dishwasher: " (12.7 mm) from moisture protection tape front of countertop ■...
  • Page 5: Installation Instructions

    INSTALLATION INSTRUCTIONS If Installing Flexible Trim Pieces Prepare Cabinet Opening 1. Prepare the cabinet opening by applying self-adhesive If the cabinet opening is 24" wide (61.0 cm), flexible trim pieces can be attached along the sides of the dishwasher. moisture protection tape to the dry dust-free underside of the (No trim piece used along the top.) countertop.
  • Page 6 3. Pull one of the bottom drawer runners all the way out. Make 5. Open the drawer. sure the latches on the back of the drawer runner are facing 6. Press in the right-hand runner clip and push it back about 6” forward.
  • Page 7: Install The Drain Hose

    Option 2: Garbage disposal connection Install the Drain Hose 1. Route the drain hose as shown and press the hose into the drain hose support. A drain hose extension kit, part no. 8194400, will extend the drain hose to a length of up to 141 ³⁄₄” (360.05 cm). Do not extend 2.
  • Page 8: Connect To Water Supply

    Install Drawer Front Panel Option 3: Air break connection 1. Route the drain hose as shown. Option 1: Install standard front panel 2. Decide if the drain hose needs to be trimmed. If it does, (on some models) trim it. 3.
  • Page 9 6. Measure and mark the vertical centerline and horizontal Option 2: Install custom door panel position line on the back of the custom door panel. Custom door panel dimensions ⁵⁄₁₆ " (5.9 cm) 9" mark (22.9 cm) horizontal line 1⁷⁄₁₆" (36.5 mm) mark centerline ⁵⁄₈...
  • Page 10: Complete Installation

    14. Align the centerline marked on the custom door panel with the 18. Line up the bracket holes with the pin holes and replace each diamond shape and notch in the metal plate to center the pin so that the pin line is vertical. metal plate horizontally.
  • Page 11: Sécurité Du Lave-Vaisselle Tiroir

    Table des matières Instructions d'installation ......14 Préparation de la cavité d’installation....14 Sécurité...
  • Page 12: Exigences D'installation

    EXIGENCES D'INSTALLATION Outillage et pièces Emplacement d’installation Rassembler les outils et pièces nécessaires avant de commencer IMPORTANT : Respecter les prescriptions de tous les codes et l'installation. Lire et suivre les instructions fournies avec les outils règlements en vigueur. Le non-respect des prescriptions des indiqués ici.
  • Page 13: Placard- Dimensions À Respecter

    On doit augmenter la dimension 23⁵⁄₈" (60,0 cm) pour qu’il y ait Placard- Dimensions respecter à un espace libre de ³⁄₃₂" (2,5 mm) entre le côté du placard et le bord du panneau. ■ Pour l’installation dans un angle, on doit prévoir un espace de ¹⁄₂"...
  • Page 14: Instructions D'installation

    L’appareil doit être alimenté uniquement par un circuit de 120 V Broyeur à déchets : CA (60 Hz), protégé par fusible de 15 A (disjoncteur ou fusible Si on envisage l’installation d’un broyeur à déchets, on devra temporisé de préférence). Il est recommandé que l’appareil soit disposer d’un circuit d’alimentation indépendant additionnel de alimenté...
  • Page 15 3. Pour les modèles avec panneau avant déjà en place, pousser IMPORTANT : Pour optimiser l'installation, utiliser les quatre le lave-vaisselle en place et aligner le panneau avant avec les pattes de fixation. Ajouter si nécessaire des cales placards adjacents. d'espacement sur le côté...
  • Page 16: Raccordement À La Canalisation D'évacuation

    2. Déterminer s’il est nécessaire de tailler les segments du tuyau Option 1 : Fixation du lave-vaisselle (montage d'évacuation. Effectuer maintenant ces opérations si latéral) nécessaire. NOTE : Le connecteur de tuyau de vidange ne doit pas 1. Réinstaller temporairement le tiroir et retirer l'ensemble du soutenir le poids d'une longueur de lave-vaisselle de la cavité.
  • Page 17: Raccordement À La Source D'alimentation En Eau

    Option 3 : Raccordement au brise-siphon Option 2 : Connexion sur le broyeur à déchets 1. Acheminer le tuyau d'évacuation comme l'indique l'illustration. 1. Acheminer le tuyau d’évacuation comme l’indique l’illustration 2. Déterminer s’il est nécessaire de ci-dessous. Placer les tuyaux sur les supports. bride de tuyau tailler les segments du tuyau 2.
  • Page 18: Installation Du Panneau Avant Du Tiroir

    Option 2 : Installation du panneau avant Installation du panneau avant du tiroir personnalisé Dimensions du panneau avant personnalisé Option 1 : Installation du panneau avant standard ⁵⁄₁₆ " (sur certains modèles) (5,9 cm) 9" (22,9 cm) 1. Retirer le panneau avant de l’emballage et jeter les matériaux d’emballage.
  • Page 19 6. Sur la surface arrière du panneau avant, mesurer et tracer les 14. Aligner l’axe vertical tracé sur le panneau personnalisé avec le lignes de positionnement verticale et horizontale. trou en losange et l’encoche de la plaque métallique pour réaliser le centrage horizontal de la plaque métallique. Aligner la ligne horizontale avec le sommet de la plaque métallique.
  • Page 20: Achever L'installation

    Consulter la section “Dépannage” dans le Guide d’utilisation et d’entretien. 8573714B © 2006 KitchenAid Printed in New Zealand ® Marque déposée/™ Marque de commerce de Imprimé en Nouvelle-Zélande KitchenAid, U.S.A., KitchenAid Canada porteur 03/2006 Benton Harbor, Michigan 49022 de licence au Canada...
