4.2.2 Protéger les personnes et le matériel
Principe du schéma de liaison à la terre
4.2.2.1.
Le Schéma de Liaison à la Terre, ou SLT (anciennement Régime de neutre) de l'installation électrique définit la situation par rapport
à la terre du neutre du groupe électrogène et des masses de l'installation électrique côté utilisateur.
Nos groupes électrogènes sont conçus pour fonctionner en schéma de liaison à la terre TT (ou application EDF selon option,
uniquement en France).
Schéma de liaison TT
4.2.2.2.
Dans le schéma de liaison à la terre TT, la coupure automatique de l'alimentation électrique par l'intermédiaire d'un dispositif
différentiel est obligatoire en tête d'installation pour assurer la protection des personnes (ainsi que l'installation d'un dispositif
différentiel d'une valeur maximale de 30 mA sur les circuits prises).
R
Neutre à la terre Masse à la terre
T T
Terre du
neutre
Equipement
Le neutre de l'alternateur est relié à la terre ; les masses des équipements des utilisateurs disposent de leur propre raccordement à la
terre.
R
R
Terre des
masses

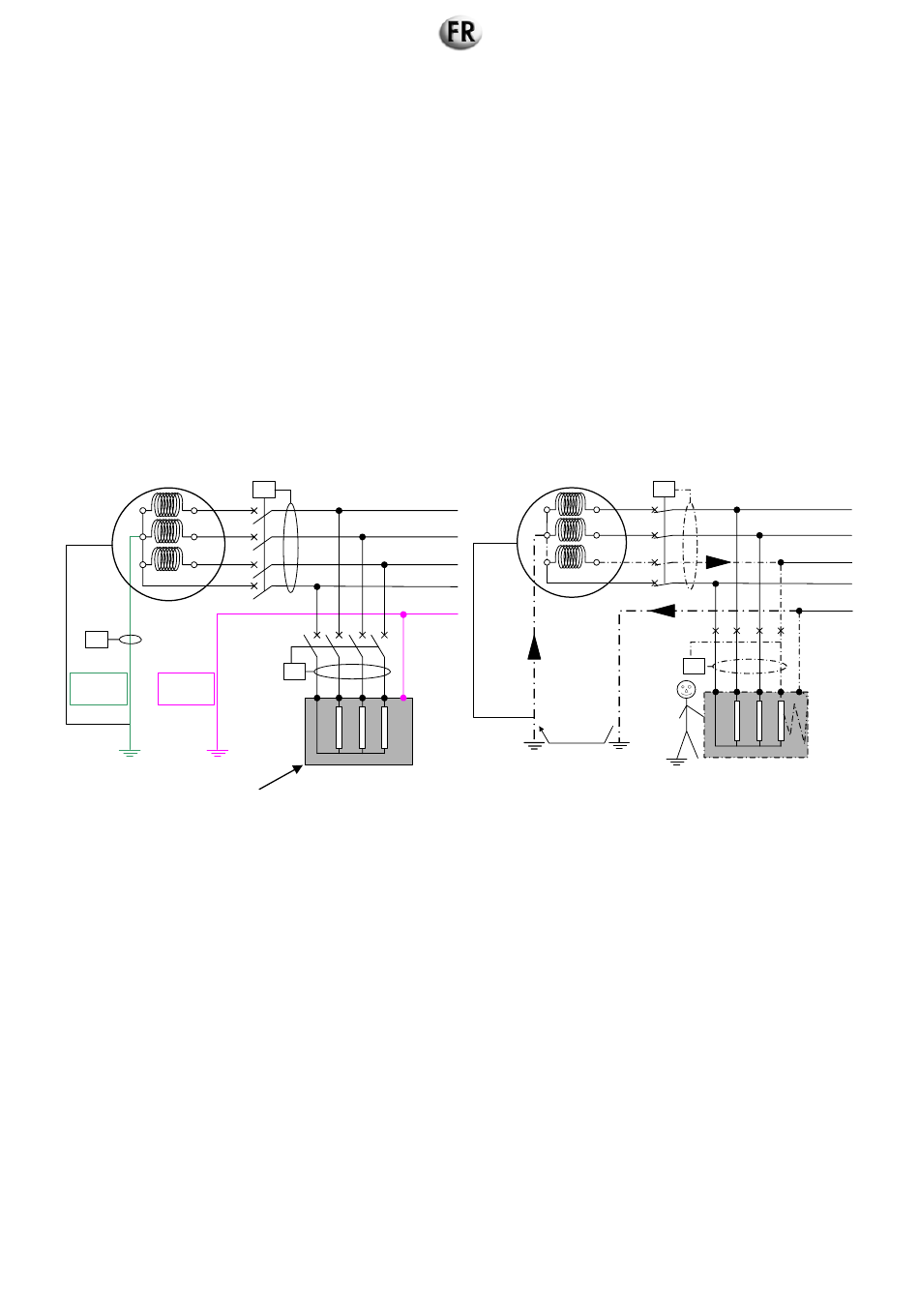

Figure 15 : Schéma de liaison à la terre TT
Ph 1
Ph 2
Ph 3
N
PE
id
39/280
R
Ph 1
Ph 2
id
Ph 3
PE
id
R
N
