3.3 Connexions Entrée/Sortie
Attention.
• Reportez-vous aux fiches techniques correspondantes pour connaître les caractéristiques des entrées/sorties.
• Les charges inductives doivent être supprimées ou bridées pour limiter les fluctuations de tension.
• Le fonctionnement des sorties est programmable. Reportez-vous au Guide de programmation rapide pour plus
de détails.
• Des isolateurs externes ne sont généralement pas nécessaires, car les circuits d'alarme et d'impulsions sont
électriquement indépendants de toutes les autres connexions de l'AquaMaster.
• Les charges capacitives doivent être dotées d'une limitation des courants de démarrage.
• Les sorties d'impulsion entièrement flottantes peuvent être soumises à des dommages statiques, par ex. pour
une connexion à un " Data logger " flottant, sauf si " COM " est utilisé dans sa gamme d'isolation galvanique
(±35 V) par rapport à la terre. Il est recommandé de protéger les systèmes de sortie flottantes en reliant
" COM " à " 0V ".
3.3.1 Sorties fréquence – AquaMaster
Télémétrie, compteurs
électroniques etc.
Compteur/totaliseurs
Débit direct
Débit inverse
et/ou
PLC ou Data logger
Charge
Entrée 1
Entrée 2
Remarque. Les sorties 1 et 2 ne sont pas sensibles à la polarité. Le
commun électrique de ces sorties est indiqué par "COM".

3.3.2 Interface d'alarme

Remarque. La sortie 3 n'est pas sensible à la polarité.
Le commun électrique de ces sorties est indiqué par "COM".
Les fonctions alarme sont seulement disponibles avec les versions logicielles suivantes : ≥1.1 (version1),
≥2.1 (version 2). Voir le guide de programmation pour déterminer la version logicielle.
*Liaison optionnelle pour sortie flottante de mise
à la masse. Voir Attention ci-dessus.
COM
Sortie1
Sortie 2

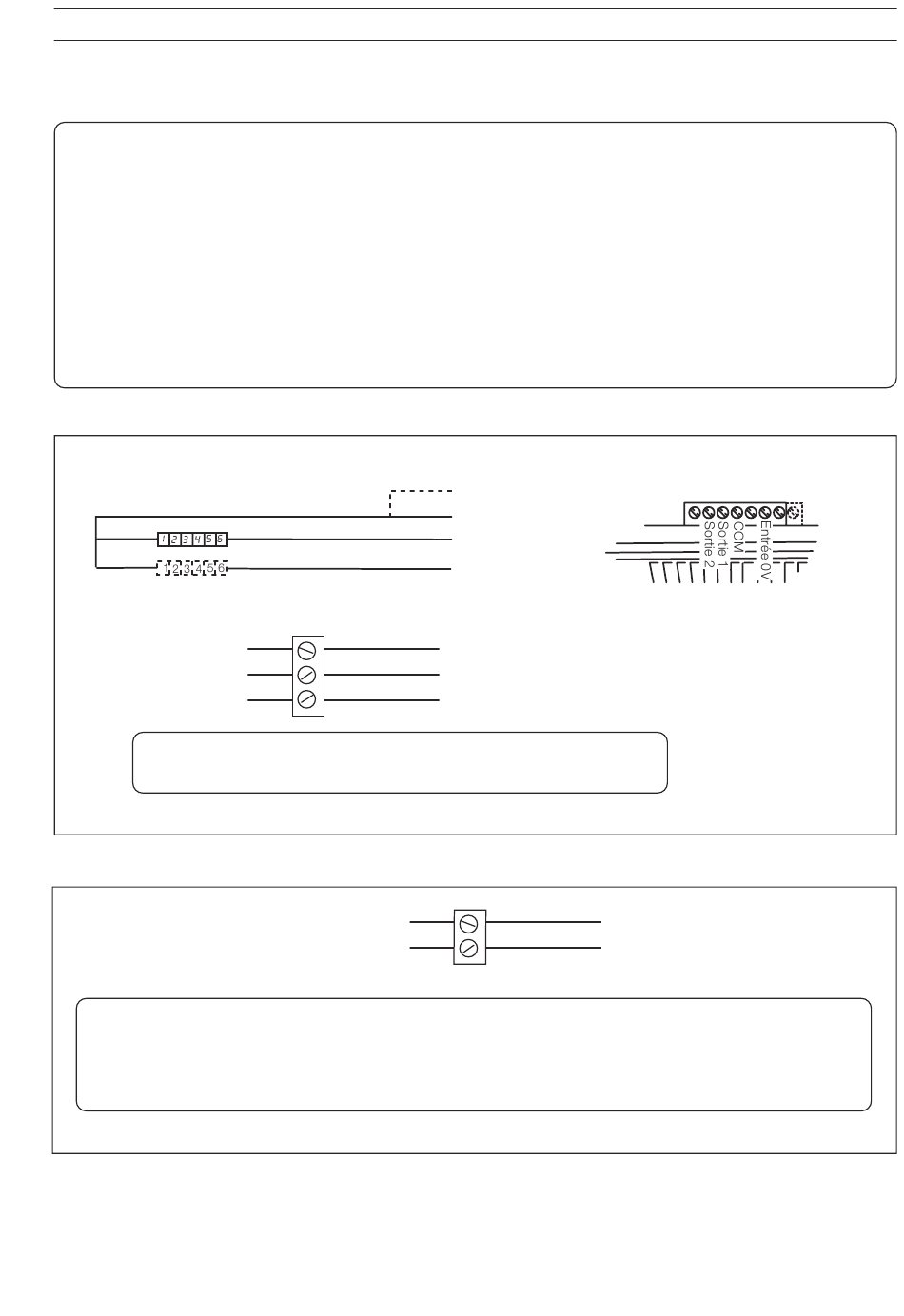

Figure 3.10 Connexions de sortie fréquence – AquaMaster
Charge
Entrée alarme
Figure 3.11 Connexions de sortie d'alarme – AquaMaster
3 INSTALLATION ELECTRIQUE...
Entrée 0V*
COM
Sortie1
Sortie 2
COM
Sortie 3
