2.4 Transmetteurs équipés du GSM

2.4.1 Installation de l'antenne GSM

Avant de déterminer l'emplacement du montage de l'antenne, assurez-vous que l'intensité du signal local de votre
réseau de téléphonie mobile est satisfaisante. Utilisez la fonction de test d'intensité du signal intégré du transmetteur
équipé du GSM pour déterminer l'intensité du signal. Reportez-vous à la rubrique relative au test de mise en service sur
l'intensité du signal, dans le Guide de référence rapide de l'AquaMaster S avec GSM (IM/AMG–QRG–F).
En l'absence de transmetteur équipé du GSM, un téléphone mobile standard fonctionnant sur le même réseau,
positionné aussi près que possible de l'emplacement voulu, fournit une bonne indication de l'intensité du signal local.
Pour les services GSM et de téléchargement de "data loggers", il est recommandé que deux "barres" d'indication de
l'intensité du signal au moins soient visibles. Pour les messages texte SMS, il est recommandé qu'une "barre"
d'indication de l'intensité du signal au moins soit visible.
Pour déterminer l'emplacement du montage de l'antenne, les aspects suivants doivent également être pris en compte:
• Pour obtenir les meilleurs résultats, installez l'antenne aussi haut que possible par rapport au niveau du sol.
• Si l'antenne doit être installée au-dessous du niveau du sol, veillez à respecter les conditions suivantes pour
obtenir des résultats optimaux :
– fort signal du réseau téléphonique mobile au niveau du sol
– antenne montée 50 mm au-dessous de la plaque du regard, qui doit être en plastique – voir Fig. 2.19
• Assurez-vous que l'antenne ne pourra pas être immergée – voir Fig. 2.19.
• Les enceintes métalliques dégradent considérablement le signal. Par conséquent, si une enceinte est utilisée,
elle doit être non métallique.
• Ne montez pas l'antenne à moins de 50 mm d'un mur ou d'une surface en dur – voir Fig 2.20.
• Ne montez pas l'antenne en dessous d'une surface en dur (exemple : couvercle métallique, plancher/plafond,
etc.).
50 mm
Antenne
déportée

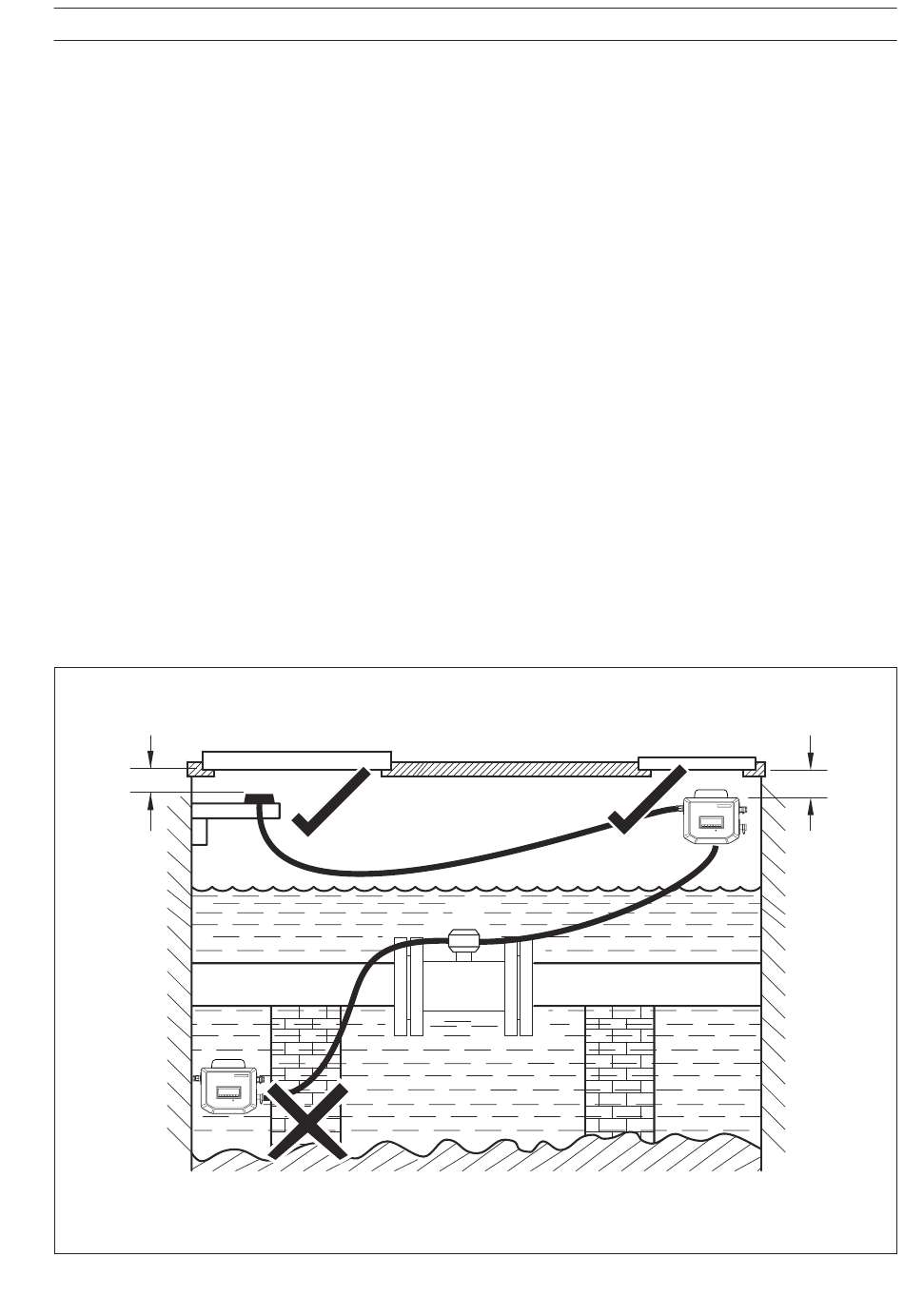

Figure 2.20 Installation de l'antenne GSM
2 INSTALLATION MECANIQUE...
Antenne
intégrée
50 mm
