1. Généralités
La notice d'utilisation originale est rédigée en allemand.
Les notices d'utilisation rédigées dans les autres lan-
gues ont été traduites de l'allemand.
1.1 Validité de la notice
Cette notice s'applique aux modèles suivants de la
sous-station :
Désignation
Regudis H
se composant de :
- Sous-station
- Jeu de raccordement avec robinets à
tournant sphérique
Regudis H-H
se composant de :
- Sous-station
- Jeu de raccordement avec robinets à
tournant sphérique
- Groupe avec circulateur (Regumat S)
Regudis H-M
se composant de :
- Sous-station
- Jeu de raccordement avec robinets à
tournant sphérique
- Groupe avec circulateur (Regumat S)
- Aquastat électrique
Regudis H-HT
se composant de :
- Sous-station
- Jeu de raccordement avec robinets à
tournant sphérique
- Module de commutation HT
Regudis H-MT
se composant de :
- Sous-station
- Jeu de raccordement avec robinets à
tournant sphérique
- Module de commutation HT
- Aquastat électrique
Regudis H-MHT
se composant de :
- Sous-station
- Jeu de raccordement avec robinets à
tournant sphérique
- Groupe avec circulateur (Regumat M3)
- Module de commutation HT
- Aquastat électrique
139102682-V04.10.2020

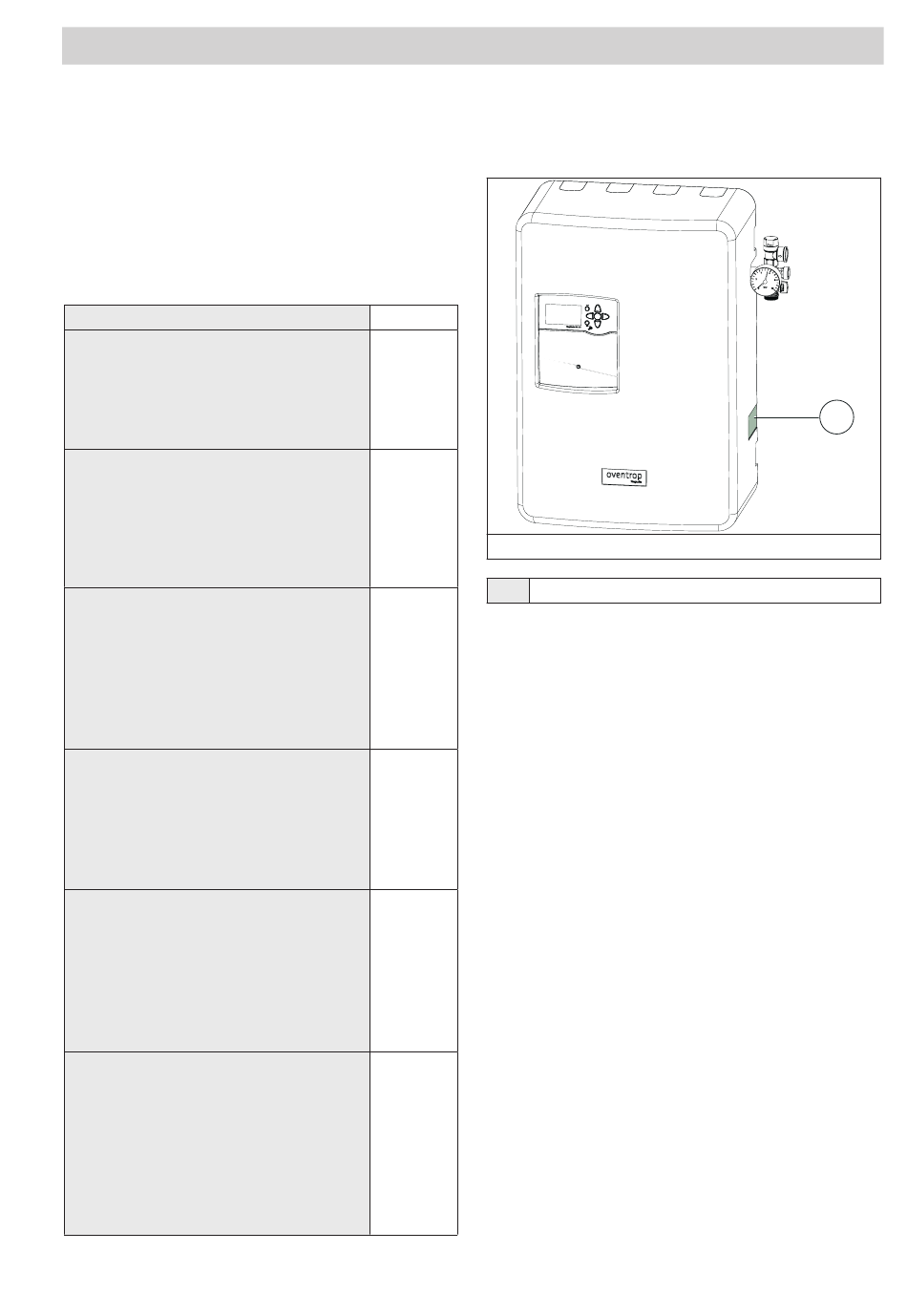

1.2 Plaque signalétique
La plaque signalétique se situe sur le côté droit de
l'isolation avant.
Réf.
1391026
1391021
Fig. 1:
(1)
Plaque signalétique
1392021
1.3

Composants fournis

Contrôler la livraison. Veiller à ce qu'elle soit complète
et sans dommages liés au transport.
Les composants fournis sont les suivants :
• Sous-station avec modules de fonctionnement (voir
1391027
section 1.1)
• Capteur de température extérieure
• Capteur de température en applique avec collier
d'attache et pâte conductrice de chaleur
• Capteur de température du ballon d'eau chaude
1392027
• Bouchon avec joint torique M10x1 pour capteur de
température du compteur de calories
• Capuchons de fermeture
• Joints plats
• Matériel de fixation
• Notice d'utilisation
1393027
• Jeu de raccordement (livré avec Regudis H-H, Re-
gudis H-M et Regudis H-MHT)
