Montage- und
Bedienungsanleitung
3 Bestimmungsgemäße Verwendung
Der FT 50 RLA ist ein optischer Sensor und misst berührungslos Abstände.
WARNUNG
Das Produkt ist für das Sichern von Personen nicht zugelassen (kein Sicherheitsbauteil gemäß
Maschinenrichtlinie).
4

Leistungsmerkmale

• Arbeitsbereich 30 ... 100 mm, 60 ... 160 mm oder 80 ... 300 mm
• Analogausgang 4 ... 20 mA
• 1 Schaltausgang
• Kompakte Bauform (50 x 50 x 17 mm)
• Hohe Auflösung
• Einstellmöglichkeit per „Teach-in"
Funktionsweise
Der FT 50 RLA misst nach dem Triangulationsprinzip. Dabei wird der Abstand zwischen Objekt und Sensor an-
hand der Position des Lichtflecks auf dem Detektor bestimmt.

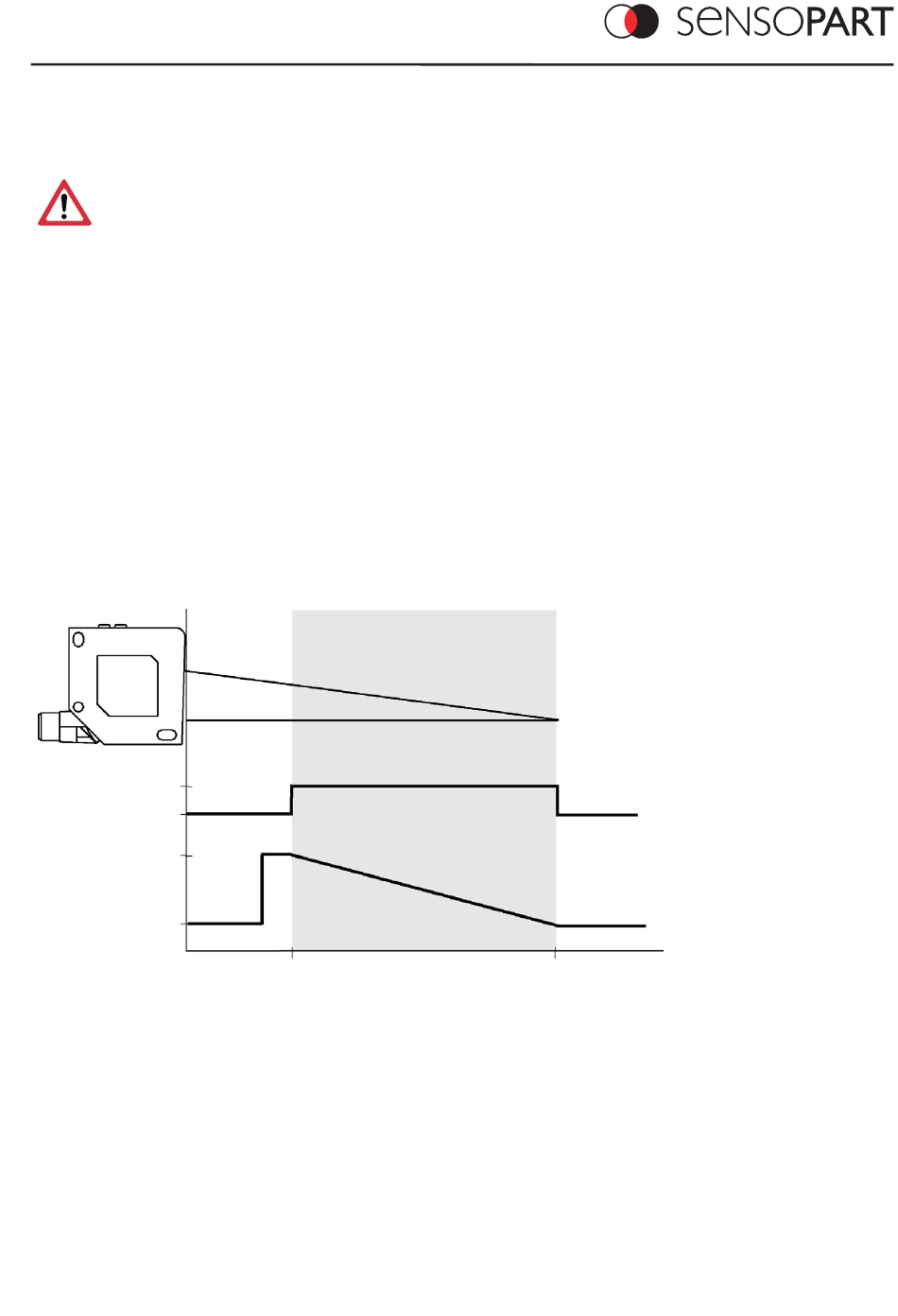

Arbeitsbereich (Werkseinstellung)
Ein
OK LED (grün)
(Good Target)
Aus
20 mA
Analog-
Ausgang
(invertierbar)
4 mA
FT 50 RLA 70
FT 50 RLA 100
FT 50 RLA 220
FT 50 RLA Abstandssensor - D- 068-13799 - 27.07.2010-01
30 mm
60 mm
80 mm
100 mm
160 mm
300 mm
Abb. 1
15500271
5
