ÉVACUATION DE LA SÉCHEUSE (suite)
ÉVACUATION LATÉRALE (suite)

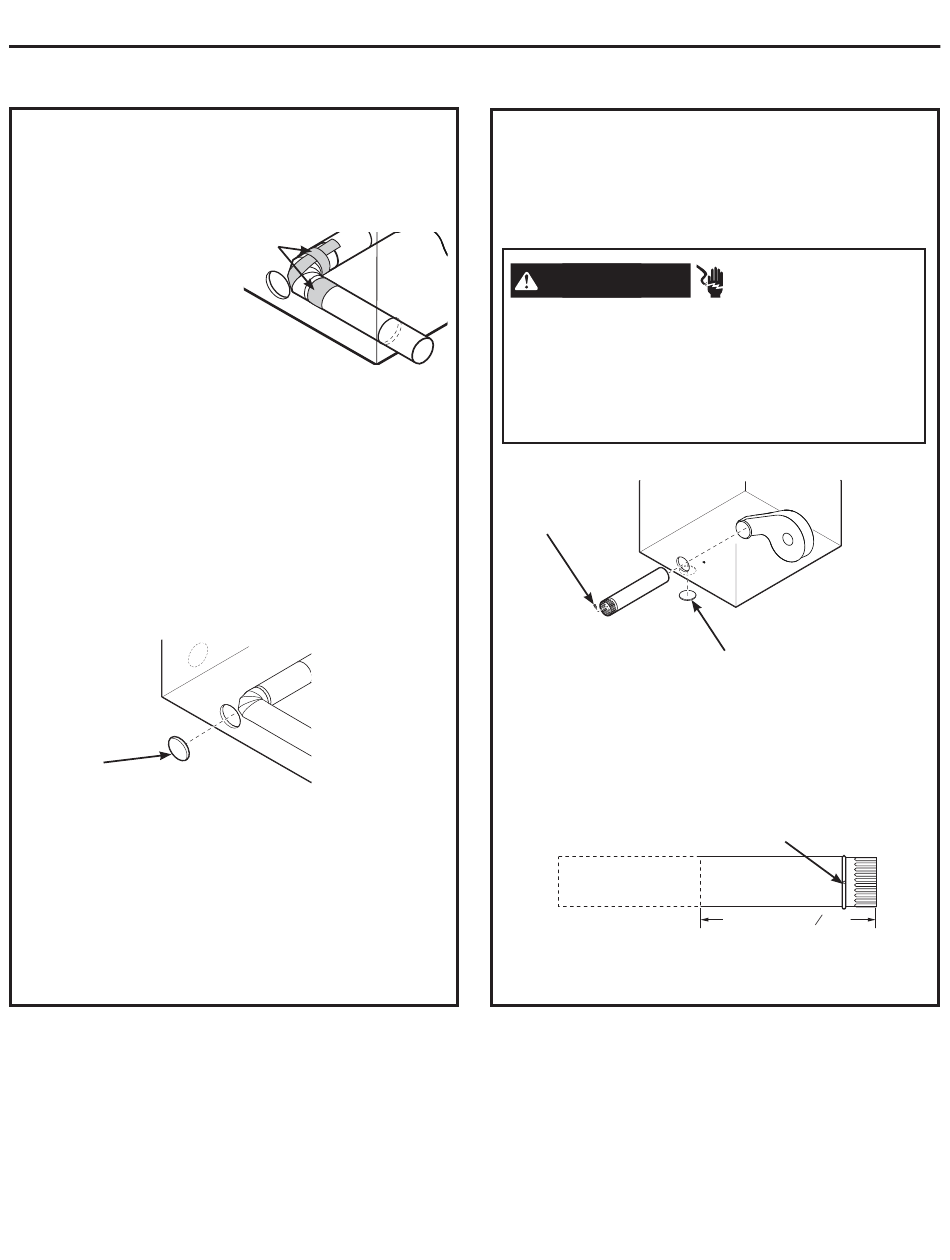

AJOUTER UN COUDE ET UN CONDUIT POUR
L'ÉVACUATION SUR LA GAUCHE ET LA DROITE
DE L'APPAREIL (suite)
• Appliquez du ruban
adhésif comme
indiqué sur le joint
entre le tuyau interne
de la sécheuse et le
coude, et également
sur le joint entre le
coude et le tuyau latéral.
Utilisez un conduit métallique rigide de 10 cm
uniquement à l'intérieur de la sécheuse. Les
jonctions de canalisation interne doivent être
bloquées avec un ruban adhésif, sinon elles
peuvent se séparer et poser un danger pour la
sécurité.
AJOUTER UNE PLAQUE D'OBTURATION À
L'ARRIÈRE DE LA CARROSSERIE (ÉVACUATION
LATÉRALE)
Plaque
(Ensemble WE1M454)
Connectez les coudes et les conduits métalliques
pour terminer l'installation du système d'évacuation.
Recouvrez l'orifice arrière d'une plaque (Ensemble
WE1M454) disponible auprès de votre fournisseur
local. Placez la sécheuse à son emplacement final.
IL FAUT TOUJOURS LAISSER LA PLAQUE
D'OBTURATION SUR L'ORIFICE À L'ARRIÈRE DE
LA SÉCHEUSE. (Ensemble WE1M454.)
Instructions d'installation
Ruban adhésif
ÉVACUATION PAR LE DESSOUS:
Orifice d'évacuation de la sécheuse par le
dessous de la carrosserie sur les modèles
fonctionnant au gaz et à l'électricité.
AVERTISSEMENT
Fermez l'ouverture arrière à l'aide de la plaque de
recouvrement (ensemble WE1M454).Débranchez la
sécheuse de l'alimentation électrique.
Portez des gants et des protège-bras.
L'omission de prendre ces précautions peut causer
des chocs électriques ou des lacérations.
Retirez la vis
et mettez-la
de côté
Dessous
Retirez la vis située à l'intérieur du tuyau
d'évacuation de la sécheuse et conservez-
la. Retirez le tuyau de la sécheuse. Enlevez la
débouchure du dessous.
Coupez le tuyau comme indiqué et conservez la
portion A.
72
- Risque d'électrocution
Retirez la débouchure
appropriée (une seule)
Trou de fixation
A
40,01 cm (15 po)
3 4
