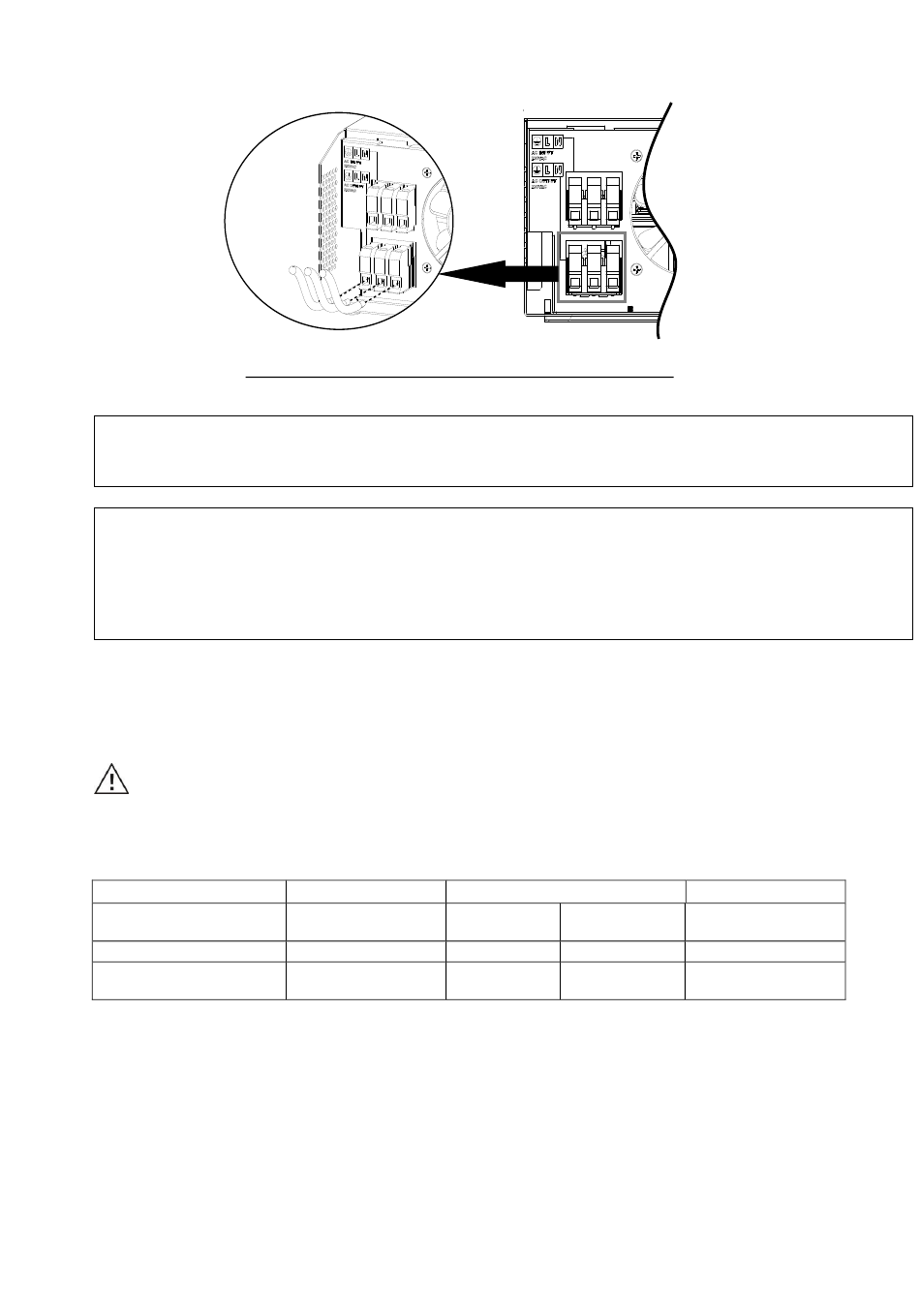

Schéma 10 : Connexion de la sortie CA à partir du C3 MPPT/C3+MPPT
5. Assurez-vous que les câbles sont raccordés de manière sûre.
ATTENTION : Important
Veillez à respecter les polarités correctes lorsque vous connectez les câbles. Une inversion des connexions des
câbles L et N peut provoquer un court-circuit sur le secteur lorsque plusieurs C3 MPPT/C3+MPPT sont installés
en parallèle.
ATTENTION: Les appareils électroménagers tels que les climatiseurs prennent au moins 2 à 3 minutes avant
de redémarrer car ils doivent équilibrer les gaz réfrigérants dans leurs circuits. Les appareils électroménagers
pourraient être endommagés par un manque de tension avec une reprise rapide. Avant l'installation et afin
d'empêcher ce type de dommages, vérifiez que le climatiseur est bien équipé d'un temporisateur. S'il ne l'est pas,
le C3 MPPT/C3+MPPT déclenchera un défaut par surcharge et coupera la sortie afin de protéger votre appareil
avec, cependant, un risque d'endommagement du climatiseur.

2-6. Connexion PV

ATTENTION : Avant de connecter le C3 MPPT/C3+ MPPT aux modules photovoltaïques, installez
séparément un disjoncteur CC entre le C3 MPPT/C3+ MPPT et les modules photovoltaïques.
AVERTISSEMENT ! Tout le câblage doit être effectué par du personnel qualifié.
AVERTISSEMENT ! Il est très important, pour la sécurité du système et l'efficacité de son
fonctionnement, d'utiliser des câbles appropriés pour le raccordement des modules photovoltaïques.
Afin de réduire le risque de blessures, utilisez des câbles de taille recommandée comme indiqué ci-
dessous.
Modèle
C3 MPPT 1000-24
C3 MPPT 1000-48
C3+ MPPT from 2000 to
5000VA
Sélection des modules PV :
Lors de la sélection des modules photovoltaïques appropriés, tenez compte des points suivants :
1. Ouvrez la tension en circuit ouvert (Voc) des modules photovoltaïques sans dépasser la tension
maximale en circuit ouvert du réseau photovoltaïque du C3 MPPT/C3+MPPT.
2. La tension en circuit ouvert (Voc) des modules photovoltaïques doit être supérieure à la tension
minimale des batteries.
INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 06 15 AA 59 203 33
Ampérage typique
25A
18A
60A
Taille des câbles
12 AWG 4 mm²
14 AWG 4 mm²
8 AWG 10 mm²
Torque
1.2~1.6 Nm
1.2~1.6 Nm
1.4~1.6 Nm
