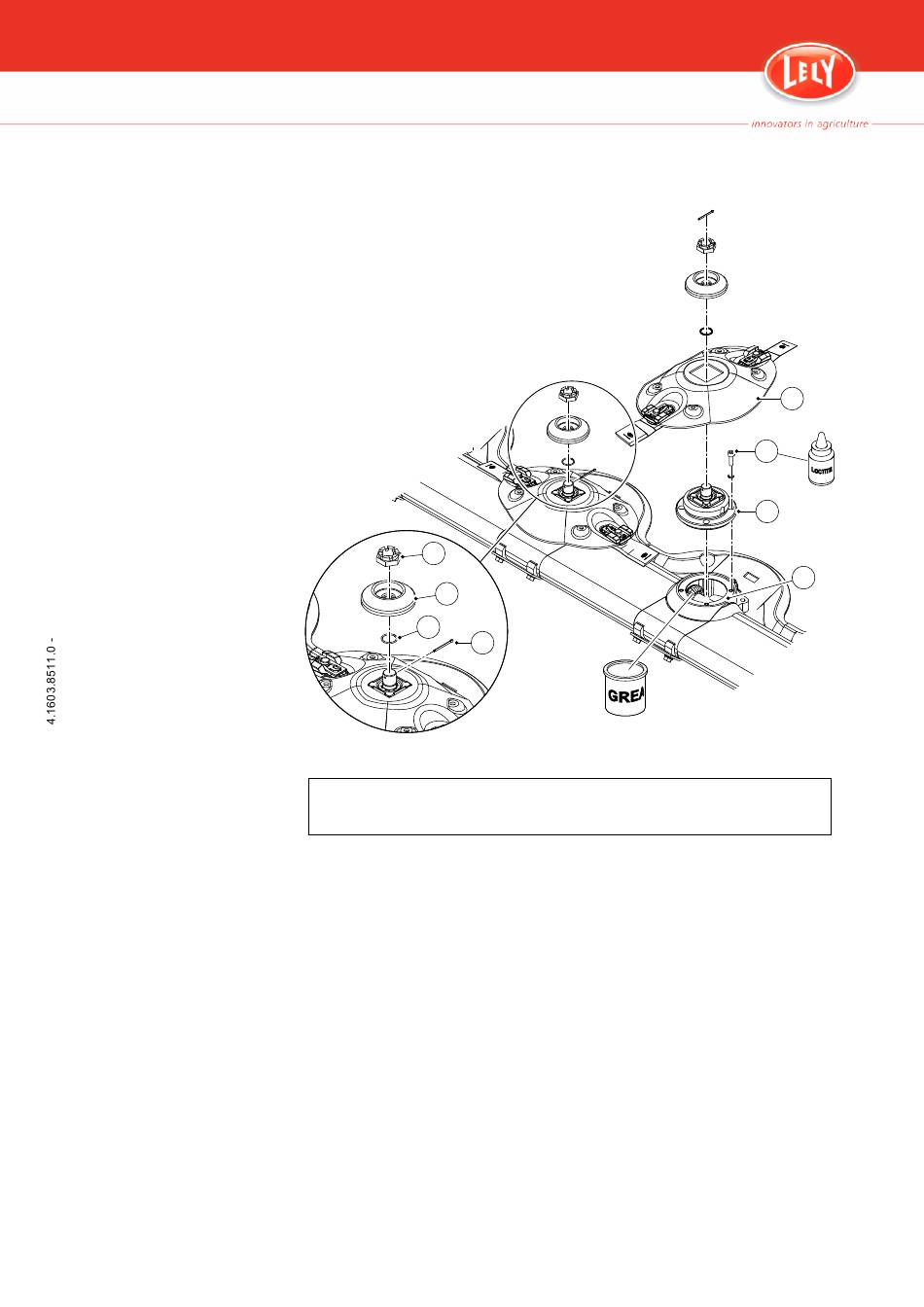

Figure 40. Assemblage du dispositif de fauche
LÉGENDE :
1. Goupille - 2. Joint torique - 3. Pièce de pression - 4. Écrou crénelé - 5. Disque de fauche
- 6. Goujon de culasse - 7. Logement de palier - 8. Cale.
Matériel nécessaire :
•
Shell Gadus S2 V220 AC0.
•
Loctite 243.
•
Clé dynamométrique.
Procédure :
1.
Déposez la goupille (1) de l'écrou crénelé (4) au-dessus du disque de
fauche (5).
2.
Déposez les quatre goujons de culasse (6) du logement de palier (7).
3.
Déposez le logement de palier.
4.
Assurez-vous que la cale (8) reste en position correcte.
5.
Ôtez le lubrifiant usagé du dispositif.
6.
Remplissez le dispositif de fauche de 100 g de lubrifiant
Shell Gadus S2 V220 AC0 ou équivalent.
7.
Posez le logement de palier au-dessus du dispositif de fauche.
5
6
7
8
