5.1.2 Pose de l'élément de serrage conique
Installation
yyy
yy yy
yy yy
yy yyy y
yyy
yy yy
yy yy
yy
yy

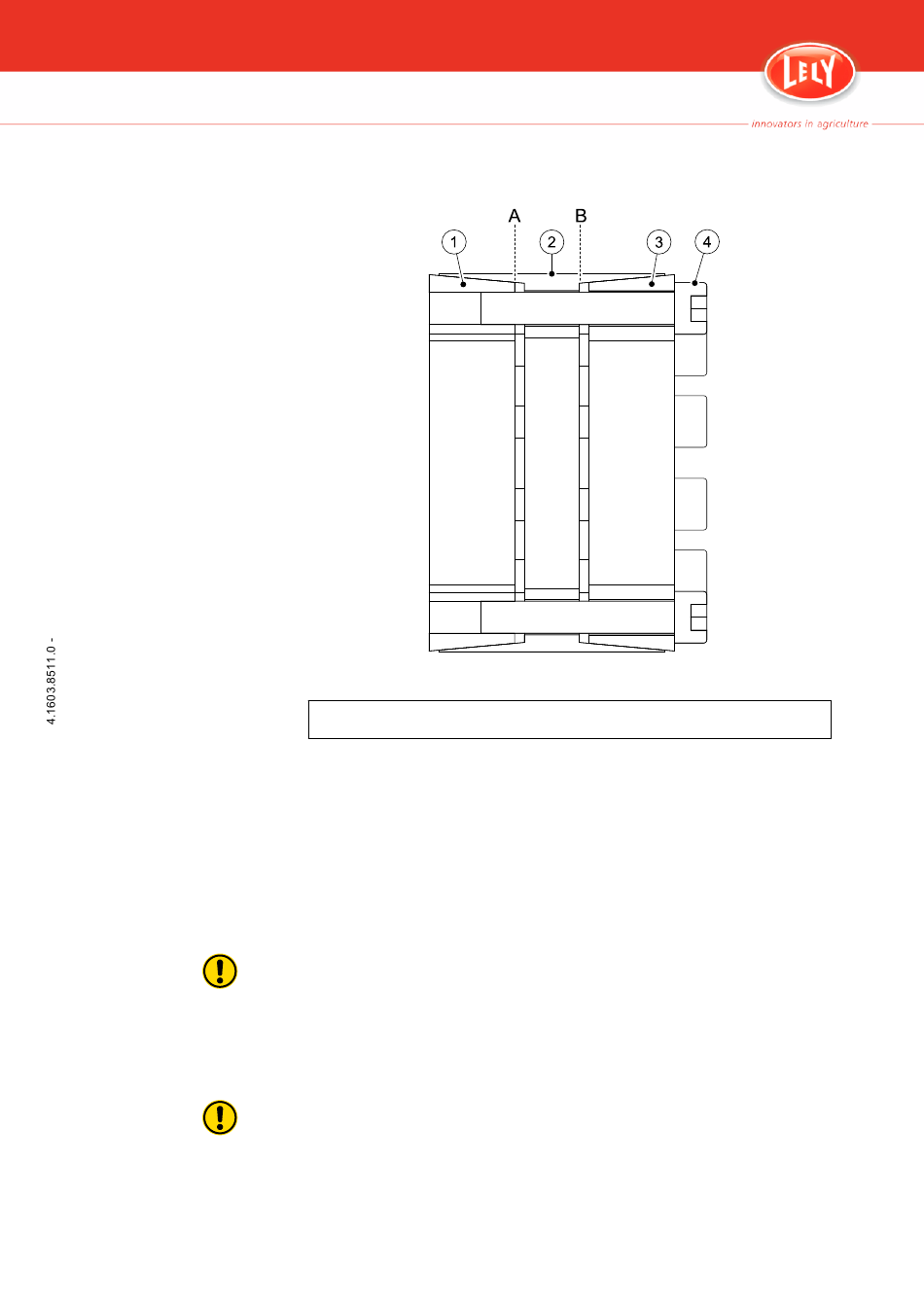

Figure 17. Coupe de l'élément de serrage conique
LÉGENDE :
1. Bague intérieure arrière - 2. Bague extérieure - 3. Bague intérieure avant - 4. Vis
Il est nécessaire de poser l'élément de serrage conique quand la poulie de la
boîte de transmission est inversée, pour changer la position de cette
dernière.
Procédure :
1. Nettoyez soigneusement les surfaces de contact entre l'arbre et le
moyeu.
2. Appliquez une fine couche d'huile sur les surfaces de contact de
l'élément de serrage.
N'utilisez pas d'huile contenant du bisulfure de molybdène ou des additifs
haute pression et n'utilisez pas de graisse !
3. Introduisez l'élément de serrage dans le moyeu de la pièce à serrer et
poussez-le sur l'arbre. Exercez une pression uniquement sur les têtes
de vis de la bague intérieure avant (3).
Dans les alésages borgnes ou sur les épaulements d'arbre, laissez un jeu
axial pour la dépose de la bague intérieure arrière.
4. Serrez les vis (4) en diagonale à la main en alignant le moyeu.
