CONFIGURATION INITIALE

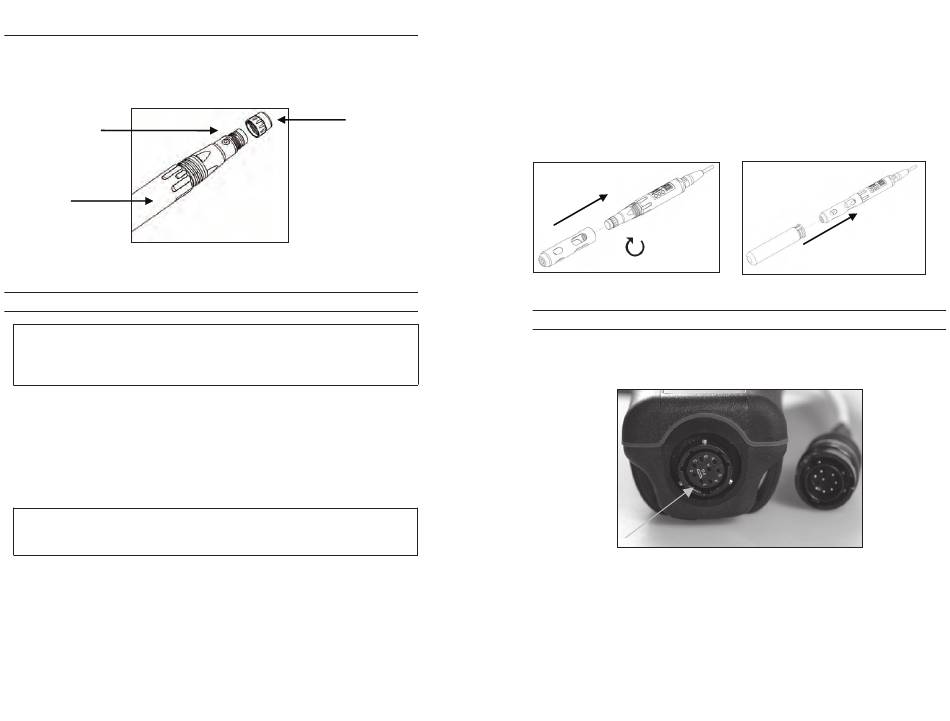

Dans ce manuel, le terme « sonde » désigne l' e xtrémité du câble où se trouve le capteur, le
terme « capteur » désigne la portion de détection optique d' o xygène dissous de l'assemblage
câble/sonde et le terme « embout de capteur » désigne l' e mbout de capteur amovible qui est
remplacé environ une fois par an (Figure 3).
Capteur
Sonde
DÉBALLAGE DE LA SONDE ODO
Chaque ensemble de câble/sonde ProODO et embout de capteur
i
ODO de remplacement comprend une fiche d'instructions
comportant des informations importantes uniques et
spécifiques à chaque embout de capteur individuel.
Enlevez l' e nsemble câble/sonde du conteneur d' e xpédition et localisez la fiche d'instructions
qui se trouve avec l' e nsemble. Cette fiche d'instructions est importante, car elle comprend
les coefficients d' é talonnage de l' e mbout du capteur. Après avoir utilisé cette fiche pour la
configuration générale de la sonde, veillez à la ranger dans un endroit sûr au cas où vous
devriez recharger ces coefficients d' é talonnage dans l' é ventualité peu probable où ils seraient
supprimés de la sonde.
Remarque : un embout de capteur est déjà monté sur les
i
nouveaux ensembles de câble/sonde et les coefficients de l' e mbout
de capteur sont préchargés dans la sonde à l'usine.
Préparation initiale de la sonde :
1.
Retirez la protection métallique de la sonde en la tournant dans le sens antihoraire.
2.
Retirez le capuchon de remisage rouge contenant une éponge humide de l' e xtrémité
de la sonde en le tirant tout droit du capteur. Mettez-le de côté afin de l'utiliser
ultérieurement pour un entreposage prolongé.
Embout du
capteur
Figure 3
4
3.
Réinstallez la protection de la sonde en la glissant soigneusement sur le capteur puis en
la vissant sur l' e nsemble de câble/sonde dans le sens horaire (Figure 4).
4.
Localisez le manchon d' é talonnage/remisage gris qui a été expédié avec l' e nsemble de
câble/sonde. Humidifiez l' é ponge se trouvant dans le manchon d' é talonnage/remisage
avec une petite quantité d' e au propre.
5.
Glissez le manchon d' é talonnage/remisage sur la protection de la sonde afin de
maintenir la sonde dans un milieu humide pour l' é talonnage ou le remisage (Figure 5).
Il est important de toujours garder le capteur dans un milieu humide afin que l' e mbout
du capteur ne se dessèche pas. (Voir la section Soin, entretien et remisage pour des
informations complémentaires.)
Figure 4
CONNEXION DE L'ENSEMBLE SONDE/CÂBLE À L' A PPAREIL
Pour connecter le câble, alignez les clés du connecteur du câble aux fentes du connecteur
de l'appareil. Resserrez-les fermement, puis tournez l'anneau extérieur jusqu'à ce qu'il se
verrouille en place (Figure 6). Cette connexion MS-8 (Military Specification) est étanche.
Figure 6. On remarquera le connecteur claveté. Les connecteurs du
câble et de l'instrument ne peuvent être accouplés que lorsqu'ils sont
adéquatement alignés. Lorsqu'ils sont déconnectés, le connecteur du
câble et celui de l'instrument conservent une classification IP-67.
Figure 5
5
