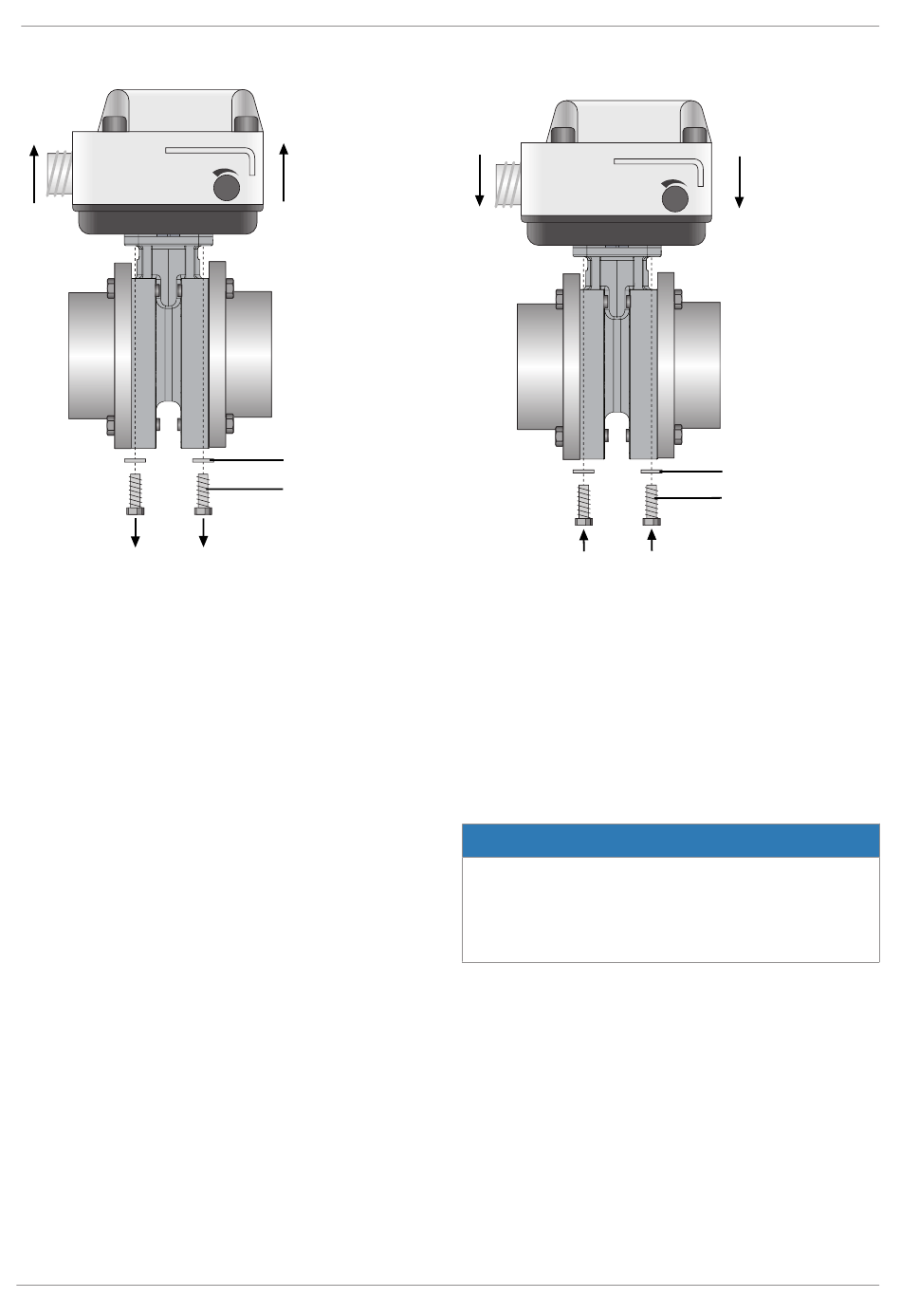

17.1.1.1 Démontage de l'actionneur
Commande manuelle de secours
Attention !
Actionner
uniquement
hors tension
1. Couper l'actionneur de l'alimentation électrique.
2. Retirer les caches 30.
3. Dévisser les vis à tête hexagonale 32.
4. Ne pas perdre les rondelles 31.
5. L'actionneur A peut être retiré du corps de la vanne à bois-
seau.
www.gemu-group.com
A
SW3
31
32
17.1.1.2 Montage de l'actionneur
Attention !
Actionner
uniquement
hors tension
1. Enficher un nouvel actionneur A sur le corps de la vanne à
boisseau.
2. Tourner l'actionneur jusqu'à pouvoir introduire les vis à
tête hexagonale 32.
3. Revisser les vis à tête hexagonale 32 à la main avec les
rondelles 31.
4. Serrer uniformément les vis à tête hexagonale 32 à la
main alternativement et en croix.
5. Remettre les caches 30.
6. Raccorder l'actionneur à l'alimentation électrique.
17.1.2 Remplacement des joints
Utiliser uniquement des pièces détachées d'origine
●
GEMÜ !
Lors de la commande de pièces détachées, veuillez indi-
●
quer la référence de commande complète de la vanne à
boisseau sphérique.
1. Démonter l'actionneur (voir chapitre « Démontage de l'ac-
tionneur »).
45 / 53
17 Inspection / Entretien
Commande manuelle
A
SW3
31
32
AVIS
GEMÜ B52
