Montage
4.1 Montage/Démontage du SCALANCE X-400
4.1.1 Montage / Démontage sur profilé support S7-300
Montage sur profilé support S7-300
Vous aurez besoin pour le montage d'un tournevis à lame plate de 5,5 mm.
IMPORTANT
Lors du montage, tenez le switch IE X-400 par le fond de panier et non pas par les
modules, car vous risquez sinon d'endommager l'appareil.
Pour le montage procédez comme suit :
1. Inclinez légèrement l'appareil de base vers l'arrière pour emboîter la rainure supérieure
2. Retirez les capots et plaques d'obturation.
3. Si des modules mémoire sont en place, retirez-les élgalement.
4. Avec un tournevis à lame plate de 5,5 mm, serrez les deux vis imperdables incorporées
Remarque
Seul le montage horizontal est admissible (fente de ventilation en haut/en bas).

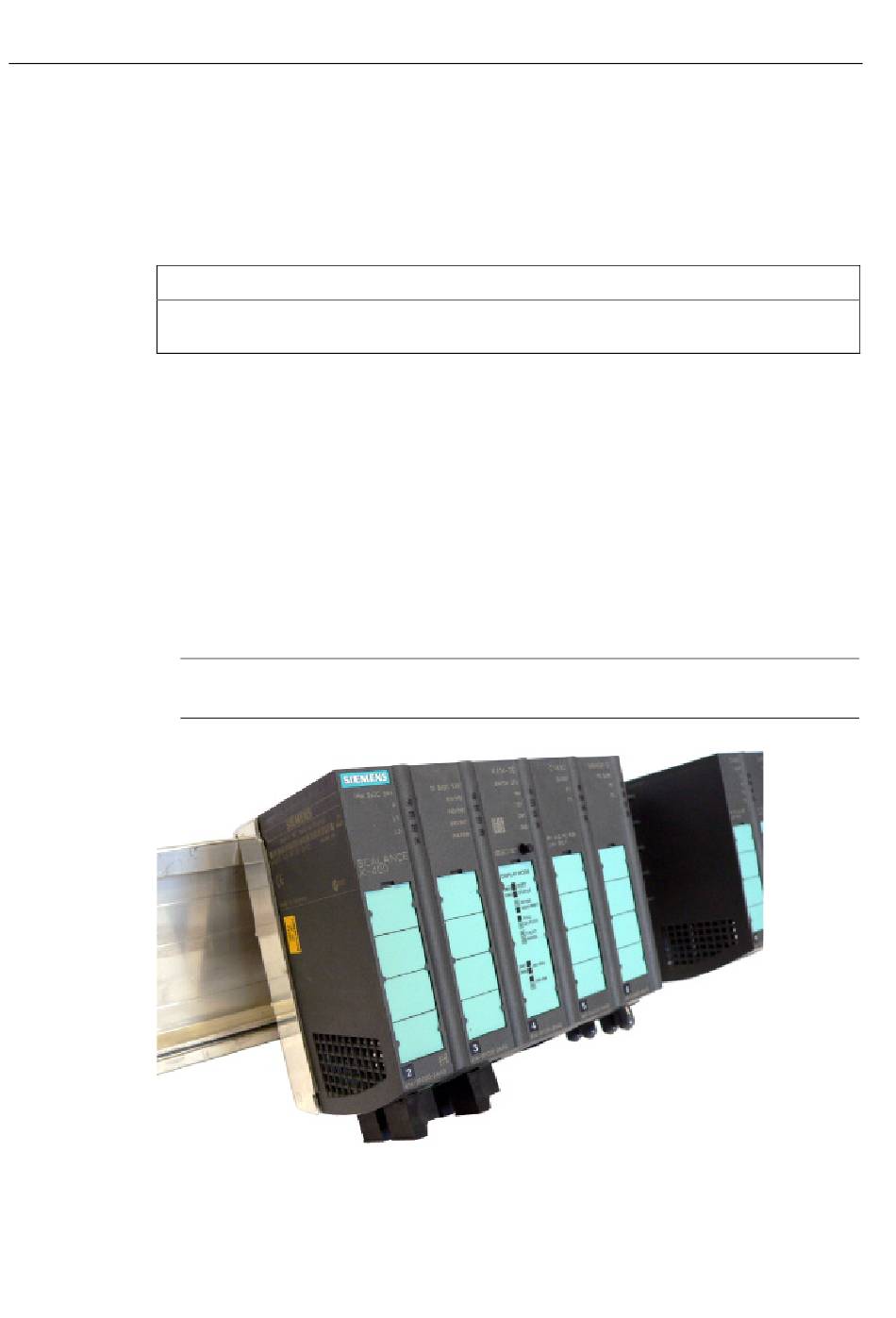

Figure 4-2
78
dans le bord du profilé support S7-300 puis basculez-le à la verticale. Dans cette
position, l'appareil de base est parfaitement fixé mais il peut être déplacé vers la gauche
ou la droite jusqu'à la position voulue dans le plan horizontal.
Desserrez pour ce faire la vis sous l'étiquette du module.
au fond de panier jusqu'à ce que le déplacement latéral de l'appareil de base ne soit plus
possible.
Montage sur profilé support S7-300
