Raccordement électrique
6.4 Circuits auxiliaires

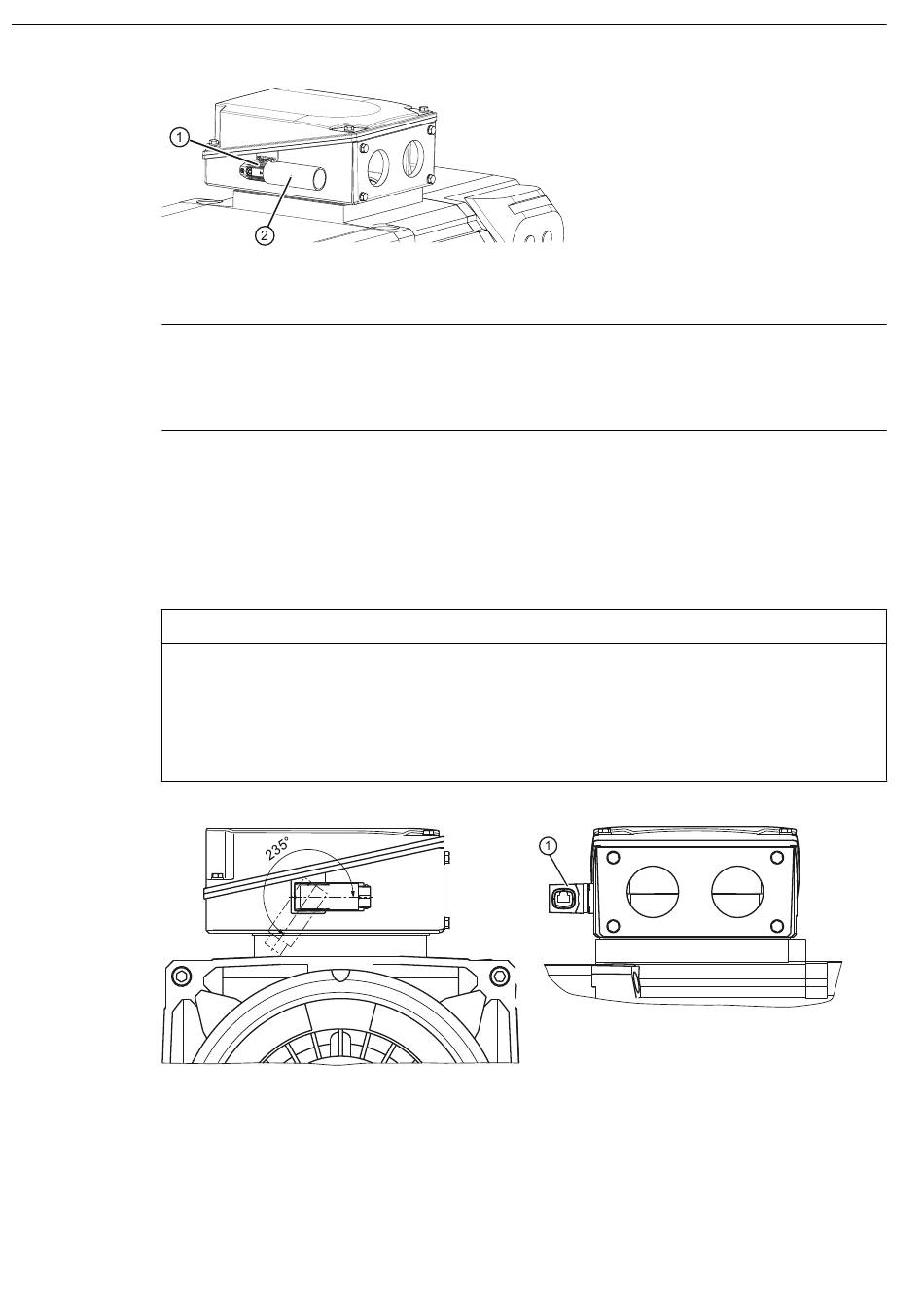

Figure 6-4
Remarque
Sur commande spéciale, le raccordement par connecteur peut diverger de la disposition
standard. Dans la version sans capteur de vitesse, on trouve à sa place un filetage de
branchement M16x1,5.
Direction de départ du câble
Le module de capteur est monté sur la boîte à bornes du moteur. Le module de capteur peut
être pivoté de 235° environ. D'autres directions de départ du câble sont possibles en pivotant
le module, comme représenté sur la figure ci-après.
PRUDENCE
Dommages sur le module de capteur
Si vous tournez le module de capteur avec une pince à tuyau, un marteau ou tout autre outil
similaire cela peut endommager le module.
Tournez le module de capteur à la main. Le couple typique pour la rotation s'élève à env.
4 ... 8 Nm.
Figure 6-5
70
Vue de détail : raccordement du connecteur
①
Module de capteur monté sur la boîte à bornes
