Your saw has been
engineered and manufactured to our high standards for dependability, ease of operation,
safety. When properly cared for, it will give you years of rugged, trouble-free performance.
WARNING:
To reduce the risk of injury, the user must read and understand the operator's manual before using this product.
Thank you for buying a RIDGID
SAVE THIS MANUAL FOR FUTURE REFERENCE
Cette scie a été conçue et fabriquée conformément à nos strictes
normes de fiabilité, simplicité d'emploi et sécurité d'utilisation.
Correctement entretenue, elle vous donnera des années de fonc-
tionnement robuste et sans problèmes.
AVERTISSEMENT :
Pour réduire les risques de blessures, l'utilisateur doit
lire et veiller à bien comprendre le manuel d'utilisation
avant d'utiliser ce produit.
Merci d'avoir acheté un produit RIDGID
CONSERVER CE MANUEL POUR
FUTURE RÉFÉRENCE
127 mm (5 pulg.) SIERRA CON DOBLE HOJA
product.
®
.
®
OPERATOR'S MANUAL
MANUEL D'UTILISATION
127 mm (5 po) SCIE À LAME DOUBLE
MANUAL DEL OPERADOR
Esta sierra ha sido diseñada y fabricada de conformidad con
nuestras estrictas normas para brindar fiabilidad, facilidad de uso
y seguridad para el operador. Con el debido cuidado, el sierra le
brindará muchos años de sólido funcionamiento y sin problemas.
ADVERTENCIA:
Para reducir el riesgo de lesiones, el usuario debe leer
y comprender el manual del operador antes de usar
este producto.
Le agradecemos la compra de un producto RIDGID
GUARDE ESTE MANUAL PARA
FUTURAS CONSULTAS
1 - English

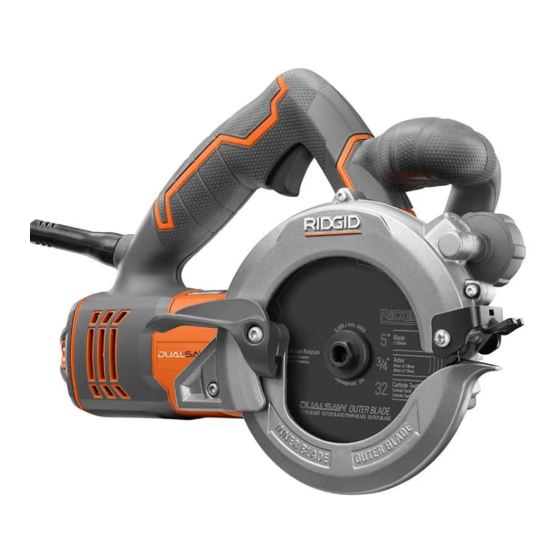

5 in. TWINBLADE SAW
To register your RIDGID
product, please visit:
http://register.RIDGID.com
Pour enregistrer votre
produit de RIDGID,
s'il vous plaît la visite:
http://register.RIDGID.com
Para registrar su producto
de RIDGID, por favor visita:
http://register.RIDGID.com
R3250
and operator
.
®
