tes sont ouvertes, volontairement ou
de façon accidentelle. Les portes
supérieure et inférieure doivent
impérativement être fermées pour
que la machine puisse démarrer.
Arrêt d'urgence
L'interrupteur marche/arrêt de la
machine est équipé
couvercle ''arrêt coup de poing''
d'urgence (25). La fermeture de
ce couvercle par une simple
frappe provoque l'arrêt instantané
de la machine.
Restez vigilant et soyez prêt à
actionner l'arrêt coup de poing en
cas de danger ou de problème.
5. Montage
Danger ! La machine ne doit en
aucun cas être reliée au secteur
pendant toute la durée de ces
opérations: Veillez à ce qu'elle
soit débranchée.
La machine est
partiellement assemblée.
Les composants suivants doivent
être installés avant la mise en
route de la machine: piètement,
table de sciage, guide de coupe
longitudinale, guide d'onglet,
manivelle de réglage de tension
de la courroie, manivelle de
réglage du guide de lame
supérieur, molette de réglage de
la tension de la
Remarque:
La machine a été contrôlée à
l'usine pendant les différentes
opérations de montage, mais les
différentes manipulations lors du
transport demandent à ce que
certains réglages soient vérifiés
avant sa mise en route.

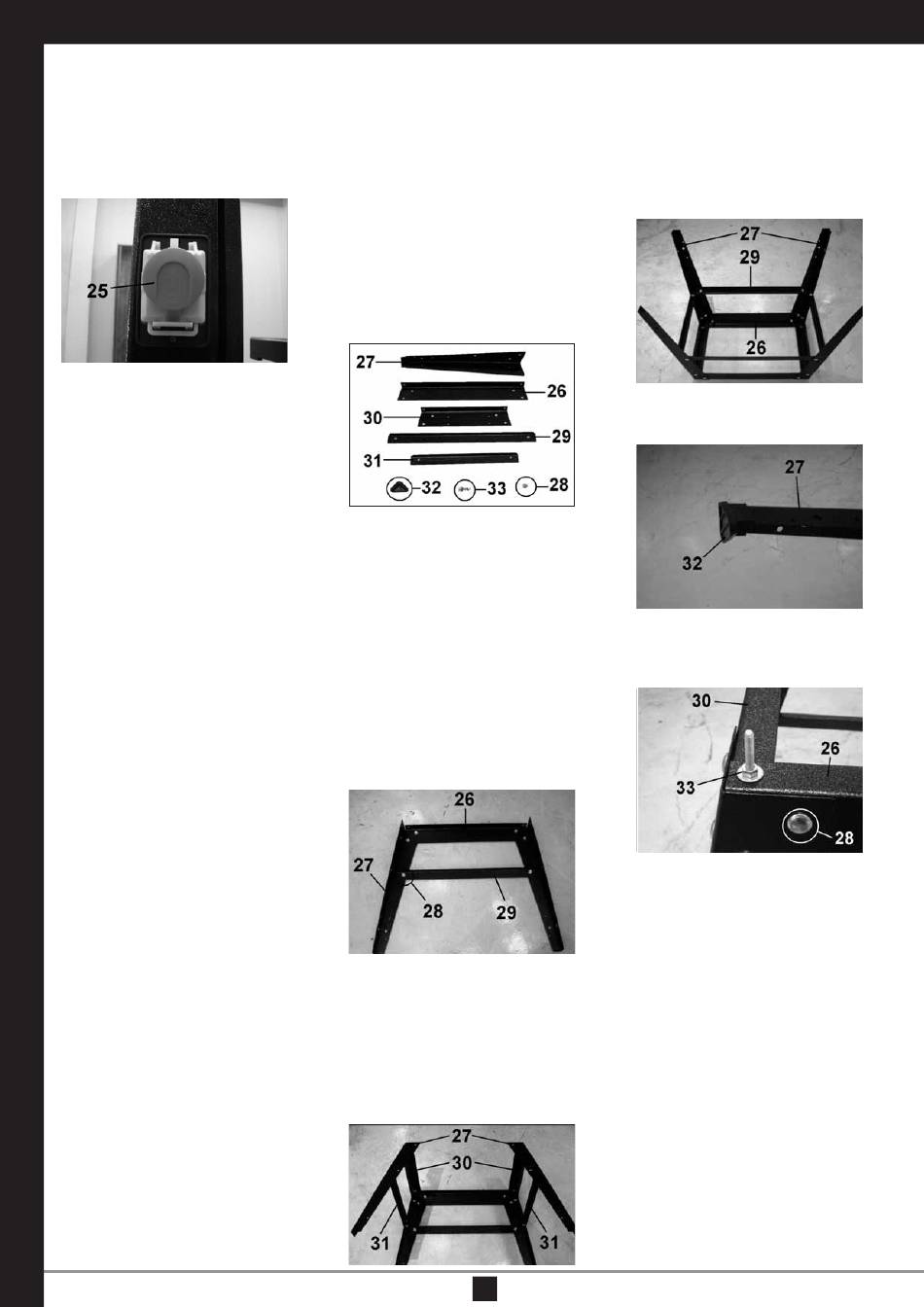

5.1 Montage du
piètement
FR
Outils nécessaires: 1 clé de
10mm + 1 clé de 13mm.
Conseil: serrez les boulons
(vis+écrou+rondelle) de façon
définitive en dernier lieu. Dans les
étapes suivantes, contentez-vous
d'un serrage temporaire en
laissant un peu de jeu dans les
assemblages le temps de parfaire
le montage.
Composants :
d'un
- 4 pieds (27).
- 2 supports longs (26).
- 2 supports courts (30).
- 2 traverses longues (29).
- 2 traverses courtes (31).
- 4 embouts en caoutchouc (32).
- 4 ensembles vis hexagonale
M6x40 / rondelles de 6mm / écrous
M6 (33).
- 24 ensembles vis hexagonale
M8x20 / rondelle de 8mm / écrou
livrée
M8 (28).
- Assemblez un des deux
supports longs (26) en haut et à
lame.
l'intérieur de deux des quatre
pieds (27) à l'aide des boulons
(28), puis assemblez une des
deux traverses longues (29) à mi
hauteur.
- Assemblez les deux supports
courts (30) et les deux traverses
courtes (31) sur le côté et à
l'intérieur de chacun des deux
premiers pieds (27).
- Assemblez les deux derniers
pieds (27) à chaque extrémité.
- Ajoutez le deuxième support long (26)
et la deuxième traverse longue (29).
- Mettez les embouts en caout-
chouc (32) à la base de chacun des
pieds (27).
- Assurez-vous que les trous de
fixation de la machine sur les
supports longs (26) et les
supports courts (30) tombent bien
les uns en face des autres.
- Insérez les vis de fixation de la
machine (33) par-dessous et
vissez un premier écrou sur
chacune
- Serrez à fond chacun des
boulons (28).
Outils nécessaires:
1 clé de 10mm.
Danger ! Ne portez pas tout
seul la machine, elle dépasse les
8
d'entre elles.

5.2 Montage de la scie
