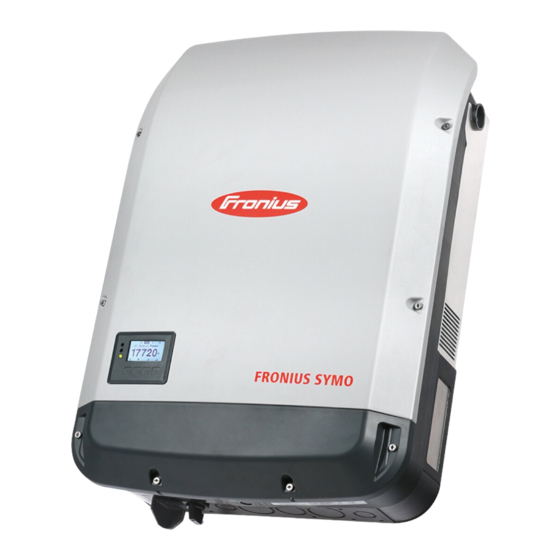

Fronius Symo 10.0-3 208-240 Instructions D'installation
Masquer les pouces
Voir aussi pour Symo 10.0-3 208-240:
- Instructions de service (220 pages) ,
- Instructions d'installation (72 pages) ,
- Mode d'emploi (184 pages)
Table des Matières
Publicité
Liens rapides
/ Perfect Charging / Perfect Welding / Solar Energy
Fronius Symo - Installation
10.0-3 208-240
12.0-3 208-240
10.0-3 480
12.5-3 480
15.0-3 480
15.0-3 208
17.5-3 480
20.0-3 480
22.7-3 480
24.0-3 480
42,0426,0202,FR 017-17062021
Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
Instructions d'installation
Onduleur couplé au réseau
Publicité
Table des Matières
Manuels Connexes pour Fronius Symo 10.0-3 208-240
Sommaire des Matières pour Fronius Symo 10.0-3 208-240
- Page 1 10.0-3 208-240 Onduleur couplé au réseau 12.0-3 208-240 10.0-3 480 12.5-3 480 15.0-3 480 15.0-3 208 17.5-3 480 20.0-3 480 22.7-3 480 24.0-3 480 42,0426,0202,FR 017-17062021 Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
-
Page 3: Table Des Matières
Câbles autorisés Préparer des câbles en aluminium pour le raccordement Surveillance du réseau Fronius Symo 15.0-3 208 – Anneau en ferrite Raccorder l'onduleur au réseau électrique public (AC) Protection maximale par fusible côté courant alternatif Sectionneur externe supplémentaire AC et/ou DC... - Page 4 Étanchéifier le conduit pour câble Suspension de l'onduleur au support de fixation Suspendre l'onduleur au support de fixation Première mise en service Première mise en service de l'onduleur Options Clé USB en tant que Datalogger et pour actualiser le logiciel de l'onduleur Clé...
-
Page 5: Sécurité
Sécurité Généralités La présente notice contient des indications importantes relatives à l'onduleur, qui doivent être respectées lors de l'installation et de la maintenance de celui-ci. L'onduleur a été construit et contrôlé en tenant compte des directives de sécurité interna- tionales. En raison de ses composants électriques et électroniques, des mesures de sécurité... -
Page 6: Choix Du Site Et Position De Montage
Choix du site et position de montage Explication des AVERTISSEMENT! consignes de sécurité Signale une situation potentiellement dangereuse. ▶ Si elle n'est pas évitée, elle peut entraîner la mort ou des blessures graves. ATTENTION! Signale une situation susceptible de provoquer des dommages. ▶... -
Page 7: Utilisation Conforme À La Destination
Mettre l'onduleur en service uniquement après avoir serré les vis de fixation ! Remarque ! Fronius ne prend en charge aucun coût pour les pertes de production, frais d'installation, etc. résultant de la détection d'un arc électrique et de ses conséquences. -
Page 8: Choix Du Site
Font également partie de l'emploi conforme : la lecture intégrale et le respect de toutes les indications ainsi que de tous les aver- tissements de sécurité et de danger fournis dans les instructions de service et les instructions d'installation ; le respect des travaux de maintenance ;... -
Page 9: Position De Montage De L'onduleur
Ne pas monter l'onduleur : dans des zones exposées à l'ammoniaque, à des vapeurs corro- sives, à des acides ou à des sels (p. ex. lieux de stockage d'engrais, orifices d'aération d'étables, installations chimiques, tanneries, etc.). En raison de légères nuisances sonores dans certaines conditions de fonctionnement, il est déconseillé... -
Page 10: Choix Du Site - Généralités
L'onduleur ne doit pas être monté sur une surface inclinée avec les connecteurs vers le haut. L'onduleur ne doit pas être monté en biais sur un mur vertical ou une colonne verticale. L'onduleur ne doit pas être monté à l'horizontale sur un mur vertical ou une colonne verticale. -
Page 11: Exemple : Installation De Plusieurs Onduleurs
Installation uniquement sur un support solide et non inflammable Températures ambiantes max. : -40 °C/+60 °C (-40 °F/+140 °F) Humidité relative de l'air : 0 à 100 % L'écoulement d'air dans l'onduleur est dirigé de la droite vers le haut (arrivée d'air frais à... -
Page 12: Ne Pas Mettre Les Modules Solaires À La Terre
Ne pas mettre les L'onduleur est exclusivement conçu pour modules solaires le raccordement et l'utilisation avec des à la terre. modules solaires non mis à la terre. Les modules solaires ne doivent être mis à la terre ni au pôle positif, ni au pôle négatif. -
Page 13: Préparation
Préparation... -
Page 15: Monter Le Support De Fixation
Monter le support de fixation Sécurité AVERTISSEMENT! Danger en raison de la tension résiduelle de condensateurs. Une décharge électrique peut être mortelle. ▶ Attendre l'expiration de la durée de décharge des condensateurs. Cette durée est de 5 minutes. ATTENTION! Danger en cas d'encrassement ou de présence d'eau sur les bornes de raccorde- ment et les contacts de la zone de raccordement. -
Page 16: Monter Le Support De Fixation Sur Un Mur
Lock Monter le support Le support de fixation doit être fixé en 4 points minimum. de fixation sur un NO NEMA ENCLOSURE TYPE... -
Page 17: Monter Le Support De Fixation Sur Un Mât Ou Un Support
Monter le support Pour le montage de l'onduleur sur un mât de fixation sur un ou un support, Fronius recommande le kit mât ou un sup- de fixation pour mât « Pole clamp » (réf. port SZ 2584.000) de la société Rittal GmbH. -
Page 18: Ne Pas Tordre Ni Déformer Le Support De Fixation
Ne pas tordre ni Remarque ! Lors du montage du support de fixation sur le mur ou sur une colonne, veil- déformer le sup- ler à ce que le support de fixation ne soit pas tordu ni déformé. port de fixation... -
Page 19: Points De Rupture De Consigne
Points de rupture de consigne Sécurité ATTENTION! Risque de court-circuit dû à des morceaux de métal brisés provenant d'un point de rupture de consigne. Des morceaux de métal brisés dans l'onduleur peuvent entraîner des courts-circuits lor- sque l'onduleur est sous tension. En cas de rupture d'un point de rupture de consigne, veiller ▶... -
Page 20: Ouvrir/Percer Des Points De Rupture De Consigne (Knockouts)
12,7 m pour les câbles de communication de données (DATCOM) (1/2 in. 19,05 pour les câbles AC et DC (3/4 in. 31,75 (1 1/4 i Selon les autorités locales, une broche de mise à la terre (GET) peut s'avérer nécessaire. Le câble de la broche de mise à... - Page 21 Si nécessaire, ébarber les points de rupture de consigne à l'aide d'un outil adapté.
-
Page 25: Réseau Électrique Adapté
Réseau électrique adapté Delta Aucun conducteur neutre Setup : Tension nominale : Onduleur adapté : 208 V Symo 10.0-3 208-240 / 240 V 12.0-3 208-240 / 15.0-3 220 V 220 V 50 HZ 50 Hz 208 - 240 V L2-L3 120°... -
Page 26: Raccordement De L'onduleur Au Réseau Électrique Public (Côté Ac)
Raccordement de l'onduleur au réseau électrique public (côté AC) Sécurité AVERTISSEMENT! Danger en raison de la tension du secteur et de la tension DC des modules solaires exposés à la lumière. Une décharge électrique peut être mortelle. ▶ Avant toute opération de raccordement, veiller à ce que les côtés AC et DC en amont de l'onduleur soient hors tension. -
Page 27: Câbles Autorisés
REMARQUE! Lors du raccordement de câbles en aluminium : ▶ Respecter les directives nationales et internationales pour le raccordement de câbles en aluminium. ▶ Respecter les indications du fabricant de câbles, en particulier la consigne indiquant de vérifier chaque année que les câbles sont bien serrés. REMARQUE! Former une boucle de câble de min. - Page 28 AC et DC = câble de cuivre (Cu) Le câblage est possible avec les câbles et combinaisons suivantes En fonction de la puissance réelle de l'appareil, sélectionner une section transversale suffisamment grande ! fils rond fils fins/rond rond/rond fils fins/fils fins fins AC et DC = câble en aluminium (Al) Le câblage est possible avec les câbles et combinaisons suivantes...
-
Page 29: Préparer Des Câbles En Aluminium Pour Le Raccordement
208 V AWG 10/AWG 10 AWG 10/AWG 8 AWG 8/AWG 6 220 V AWG 10/AWG 10 AWG 10/AWG 8 Cuivre (Cu)/Aluminium (Al) 240 V AWG 12/AWG 10 AWG 10/AWG 10 10.0-3 480 12.5-3 480 15.0-3 480 440 V AWG 14/AWG 12 AWG 14/AWG 12 AWG 14/AWG 12 Cuivre (Cu)/Aluminium (Al) -
Page 30: Surveillance Du Réseau
AC doit être maintenue aussi faible que possible. Fronius Symo Pour Fronius Symo 15.0-3 208, les trois 15.0-3 208 – phases et le conducteur neutre doivent Anneau en ferrite passer à travers un anneau en ferrite. - Page 31 AC ~ max. 80 A ≥ 100 mA ∆N § National Standards Type A Si des câbles AC sont posés au-dessus de l'arbre de l'interrupteur principal DC ou en travers au-dessus du bloc de raccorde- ment de l'interrupteur principal DC, ils peuvent être endommagés lors du pivote- ment de l'onduleur ou bloquer le mouve- ment de ce dernier.
-
Page 32: Phases Puissance Protection Maximale Par Fusible
10 000 W C 80 A 208-240 Fronius Symo 12.0-3 12 000 W C 80 A 208-240 Fronius Symo 10.0-3 480 10 000 W C 80 A Fronius Symo 12.5-3 480 12 500 W C 80 A Fronius Symo 15.0-3 480... -
Page 33: Sectionneur Externe Supplémentaire Ac Et/Ou Dc
100 mA est suffisant. Dans certains cas isolés et en fonction des conditions locales, un déclenchement intempestif du disjoncteur de courant de fuite de type A peut survenir. C'est pourquoi Fronius recommande l'utilisation d'un disjoncteur de courant de fuite adapté au convertisseur de fréquence. -
Page 37: Remarques Concernant L'onduleur Multi Mpp Tracker
Remarques concernant l'onduleur Multi MPP Tra- cker Onduleurs Multi Dans le cas des onduleurs Multi MPP Tra- MPP Tracker cker, 2 entrées DC indépendantes l'une de PV 1 PV 1 PV 2 l'autre (MPP Tracker) sont disponibles. Celles-ci peuvent être raccordées à un nombre variable de modules. -
Page 38: Raccordement Des Chaînes De Modules Solaires À L'onduleur
Raccordement des chaînes de modules solaires à l'onduleur Sécurité AVERTISSEMENT! Danger en raison de la tension du secteur et de la tension DC des modules solaires exposés à la lumière. Une décharge électrique peut être mortelle. ▶ Avant toute opération de raccordement, veiller à ce que les côtés AC et DC en amont de l'onduleur soient hors tension. -
Page 39: Fusibles De Chaîne
Former une boucle de câble de min. 100 mm (4 in.) avec tous les câbles. Fusibles de Valable uniquement pour les types d'appareil Fronius Symo 15.0-3 208 et Fronius chaîne Symo 15.0-3 480 / 20.0-3 480 / 22.7-3 480 / 24.0-3 480 avec l'option « Ecofuse » : L'utilisation de fusibles de chaîne dans le Fronius Symo permet une protection... -
Page 40: Câbles Autorisés
Le courant de court-circuit maximal I , le courant inverse maximal du module l ou les indications de valeurs de fusibles de chaîne maximales dans la fiche technique des modules du module solaire correspondant sont déterminants pour la protection des modules solaires. - Page 41 AC et DC = câble de cuivre (Cu) Le câblage est possible avec les câbles et combinaisons suivantes En fonction de la puissance réelle de l'appareil, sélectionner une section transversale suffisamment grande ! fils rond fils fins/rond rond/rond fils fins/fils fins fins 6/12 6/14...
-
Page 42: Généralités Sur Les Modules Solaires
Testé et vérifié conformément à la norme UL Non vérifié selon la norme UL, raccordement possible Uniquement avec cosse terminale Utiliser des fils fins PV (ZKLA) ou 2 fils Non vérifié selon la norme UL, raccordement possible ; AWG 16 uniquement avec cosse terminale AWG minimal conformément à... -
Page 43: Raccordement De Câbles En Aluminium
Respecter les coefficients de température de la fiche technique des modules solaires. Des programmes de calcul comme Fronius Solar.configurator (disponible sur https:// www.solarweb.com) permettent de déterminer des valeurs exactes pour le dimen- sionnement des modules solaires. Pour trouver le facteur d'adaptation à la tension pour les modules solaires à cristaux de silicium, consulter le NEC, tableau 690.7, ou utiliser les coefficients de tension... -
Page 44: Raccorder Les Chaînes De Modules Solaires À L'onduleur
Raccorder les ATTENTION! chaînes de modules solaires Danger en cas de mauvais raccordement des câbles photovoltaïques et de tension à l'onduleur inadaptée des modules solaires. Cela peut endommager l'onduleur. ▶ Avant le raccordement, vérifier la polarité et la tension des chaînes de modules solaires : la tension ne doit pas dépasser les valeurs suivantes : Symo 10.0-3 - 12.0-3 208-240 0 à... - Page 45 10.0-3 - 24.0-3 480 ft. (m) DC max > 9842 - 11154 ft. 850 V 10.0-3 - 12.0-3 208-240 (> 3000 - 3400 m) > 8202 - 9842 ft. ft. (m) 900 V DC max (> 2500 - 3000 m) >...
-
Page 47: Câblage Fronius Solar Net
Câblage Fronius Solar Net... -
Page 49: Communication De Données
Communication de données Poser les câbles de communica- tion de données 22 lbf.in 2.5 Nm... -
Page 50: Installer Le Datamanager Dans L'onduleur
; poser les câbles de communication de données dans la zone de communication de données de l'onduleur et les brancher aux connecteurs Fronius Solar Net « IN » et « OUT ». Enficher des obturateurs de port libre dans les connecteurs Fronius Solar Net libres. - Page 51 (référence 42,0405,2094) ou utiliser un onduleur sans Fronius Datamanager (version light). IMPORTANT ! Lors de l'installation du Datamanager dans l'onduleur, ne briser qu'un seul évidement pour le circuit imprimé. TX20 10.6 lbf.in 1.2 Nm...
-
Page 53: Étapes Finales
Étapes finales... -
Page 55: Étanchéifier Le Conduit Pour Câble
Étanchéifier le conduit pour câble REMARQUE! La condensation à l'intérieur des conduits peut provoquer des dom- Outside Inside mages sur l'onduleur ou des compo- sants de l'installation photovoltaïque. Afin d'éviter une circulation de l'air indésir- able ou de la condensation à l'intérieur des conduits, Conduit ▶... -
Page 56: Suspension De L'onduleur Au Support De Fixation
Suspension de l'onduleur au support de fixation Suspendre AVERTISSEMENT! l'onduleur au support de fixa- Danger en cas de connexion insuffisante du conducteur de terre. tion Cela peut entraîner des dommages corporels et matériels graves. ▶ Les vis du boîtier constituent une connexion par conducteur de terre appropriée pour la mise à... - Page 57 Lock 22.1 lbf.in / 2.5 Nm 4.3 in.
- Page 58 22.1 lbf.in 2.5 Nm Lock...
-
Page 59: Première Mise En Service
BR (Brésil 220 V sans NL-Mon) Mon) HI1 (Hawaï 240 V avec NL-Mon) HI2 (Hawaï 208 V avec NL-Mon) * Pour plus d'informations concernant les « Points de déclenchement réglables sur site » et l'« Onduleur interactif à usage spécifique », voir www.fronius.com/QR-link/42042102339... - Page 60 C O N F I G L o a d i n g C o u n t r y S e t u p S E T U P B A S I C A u t o D a y l i g h t s a v i n g M P P T R A C K E R 2...
-
Page 61: Options
Options... -
Page 63: Clé Usb En Tant Que Datalogger Et Pour Actualiser Le Logiciel De L'onduleur
être supprimé seul. Supprimer ensemble tous les fichiers (sys, fld, csv). Fichier journal DALO.fld : Fichier journal pour la lecture des données dans le logiciel Fronius Solar.access. Des informations détaillées relatives au logiciel Fronius Solar.access figurent dans les instructions de service « DATCOM Detail » sur le site http://www.fronius.com Fichier journal DATA.csv :... -
Page 64: Volume De Données Et Capacité D'enregistrement
Structure du fichier CSV : N° d'onduleur Type d'onduleur (code DATCOM) Intervalle de logging en secondes Énergie en watt-secondes, par rapport à l'intervalle de logging Puissance réactive inductive Puissance réactive capacitive Valeurs moyennes pour l'intervalle de logging (tension AC, courant AC, tension DC, courant DC) Informations complémentaires Volume de... -
Page 65: Mémoire Tampon
Datamanager 2.0, section « Configurer et afficher les points de menu », « Visualiser et régler les paramètres dans le menu DATCOM ») doit être désactivée. Pour Fronius Eco ou Fronius Symo 15.0-3 208, la mémoire tampon fonctionne égale- ment avec une alimentation DC pure. Clés USB En raison du grand nombre de clés USB disponibles sur le marché, aucune garantie ne... -
Page 66: Clé Usb Pour L'actualisation Du Logiciel De L'onduleur
Symbole USB sur l'écran de l'onduleur, par ex. en mode d'affichage « ACTUEL » : Lorsque l'onduleur détecte une clé USB, le symbole USB s'affiche en haut à droite de l'écran. Lors de la connexion d'une clé USB, vérifier que le symbole USB est bien affiché... -
Page 67: Options
Options Options REMARQUE! Un rail DIN est fourni afin de monter les appareils électriques auxiliaires, entre autres, protection contre les surinten- sités, compteur, modem radio ou cellu- laire. Dimensions de montage maximum pour tous les appareils : 4P x 4,75L x 2,59 in. L'installateur est responsable des effets indésirables causés à... -
Page 69: Entretien Et Maintenance
Entretien et maintenance... -
Page 71: Remarques Concernant La Maintenance
! Les interventions de maintenance et de service ne peuvent être exécutées que par du personnel de service qualifié et formé par Fronius. Nettoyage Au besoin, nettoyer l'onduleur au moyen d'un chiffon humide. - Page 72 FRONIUS INTERNATIONAL GMBH Froniusstraße 1 A-4643 Pettenbach AUSTRIA contact@fronius.com www.fronius.com Under www.fronius.com/contact you will find the addresses of all Fronius Sales & Service Partners and locations...
