2.5.2 Exemples de câblage
Les figures suivantes montrent comment raccorder des alimentations simples et
doubles à l'appareil.
RUGGEDCOM RST916C
Manuel d'installation, 01/2021, C79000-G8977-1490-02
a. Connectez le fil positif à la borne
positive (+) du bornier.
b. Connectez le fil négatif à la borne
négative (-) du bornier.
c. Connectez le fil de terre à la borne
de châssis/terre du bornier.
Connectez la vis de terre du châssis à la terre (terre de potentiel). Il est
recommandé d'équiper l'extrémité de la connexion de terre d'une cosse à
fourche ou circulaire M4 à serrer avec un couple de 1,7 Nm (15 lbf-in).
Vis M4
1
Cosse circulaire M4
2

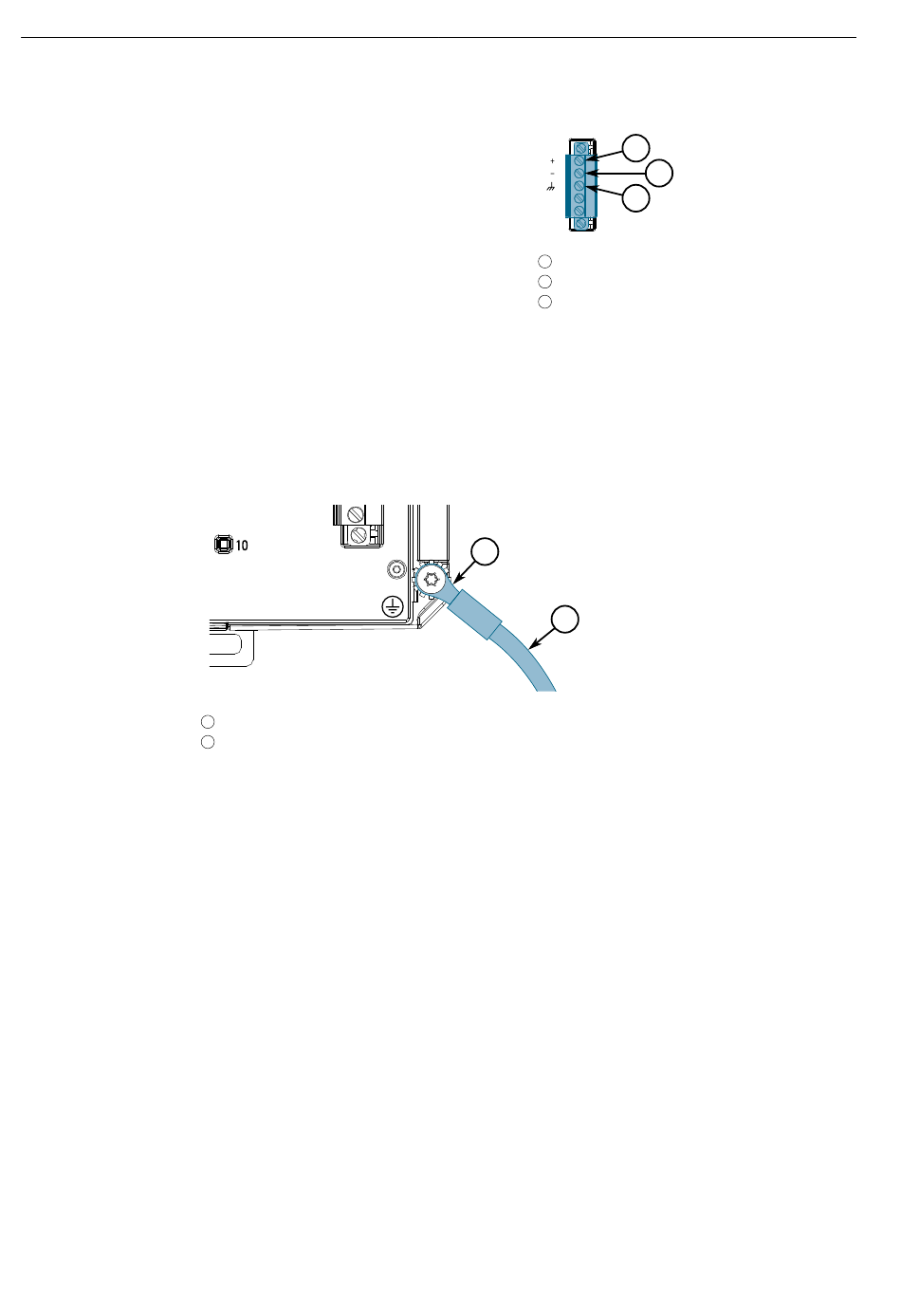

Figure 2.10 Connexion de terre du châssis
Raccordez l'alimentation externe à une source d'alimentation. La LED Power sur
l'appareil s'allume quand l'appareil est alimenté en courant.
2.5.2 Exemples de câblage
1
3
Borne positive (+)
1
Borne négative (-)
2
Borne de châssis/terre
3
Figure 2.9
1
2
Installation de l'appareil
2
Câblage du bornier basse
tension CC
