Installation de l'appareil
2.4 Connexion du relais d'alarme de sécurité
Procédez comme suit pour connecter le relais d'alarme de sécurité :
1.
2.
12
Insérez le bornier du relais d'alarme de sécurité dans l'appareil et serrez les vis.

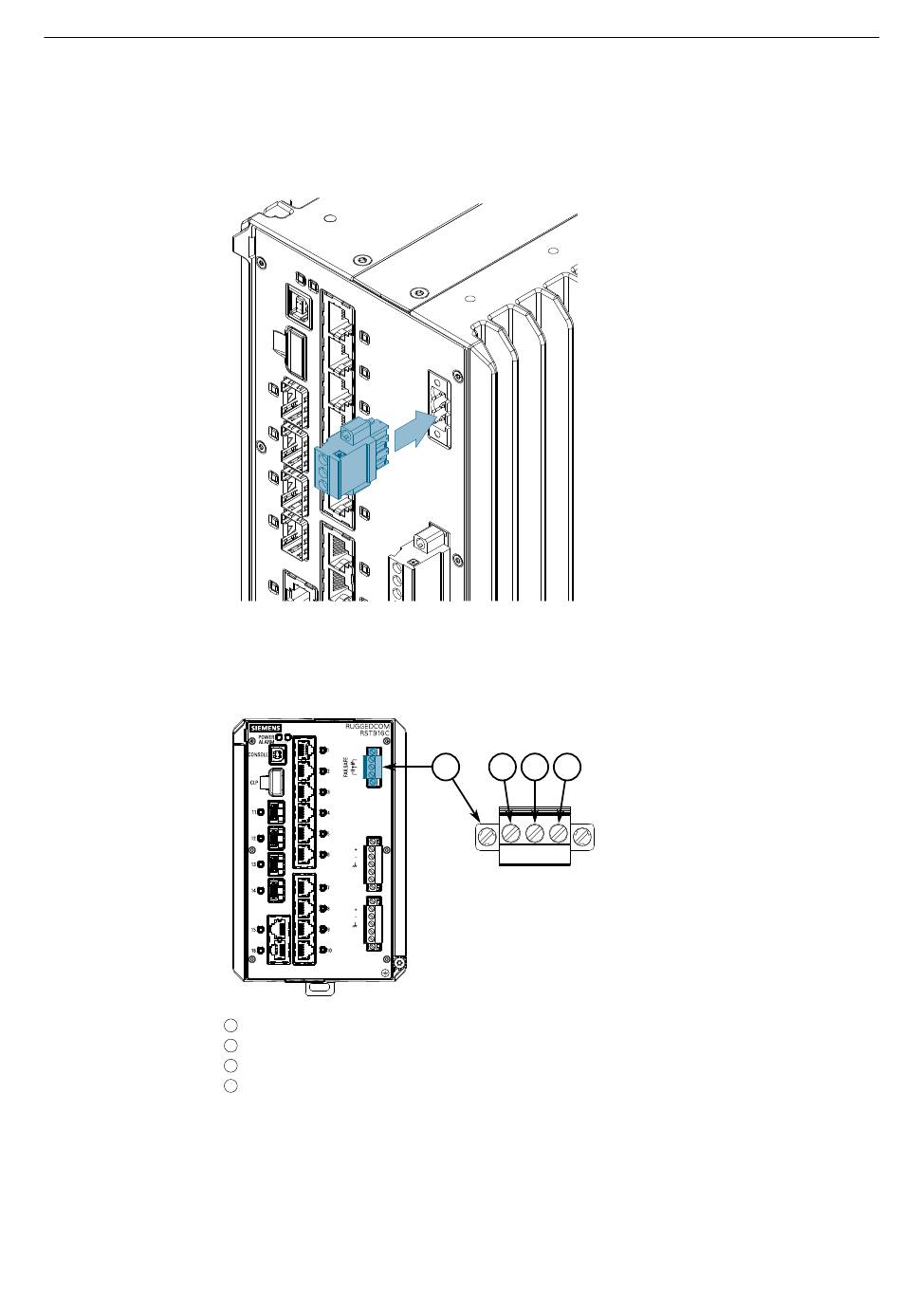

Figure 2.5 Assemblage du bornier du relais d'alarme de sécurité
Connectez un appareil de sécurité au bornier.
Bornier du relais d'alarme de sécurité
1
Contact à fermeture
2
Neutre
3
Contact à ouverture
4
Figure 2.6 Câblage du relais d'alarme de sécurité
1 2 3 4
