Siemens SIMATIC NET RUGGEDCOM RST916C Manuel D'installation page 23

Installation de l'appareil
2.5.1 Connexion d'une alimentation CA ou CC
•
•
1.
2.
3.
14
Assurez-vous qu'un bornier est installé dans le port inutilisé et qu'une
terminaison appropriée est présente sur tous les fils partant du bornier
secondaire.
Assurez-vous que la première source d'alimentation est coupée avant de
connecter (ou de déconnecter) une deuxième source d'alimentation.
Si vous raccordez une deuxième source d'alimentation, vérifiez que la source
d'alimentation actuellement connectée à l'appareil est désactivée (par exemple,
le câble d'alimentation est débranché de la prise murale).
Insérez le ou les borniers appropriés dans l'appareil et serrez les deux vis.

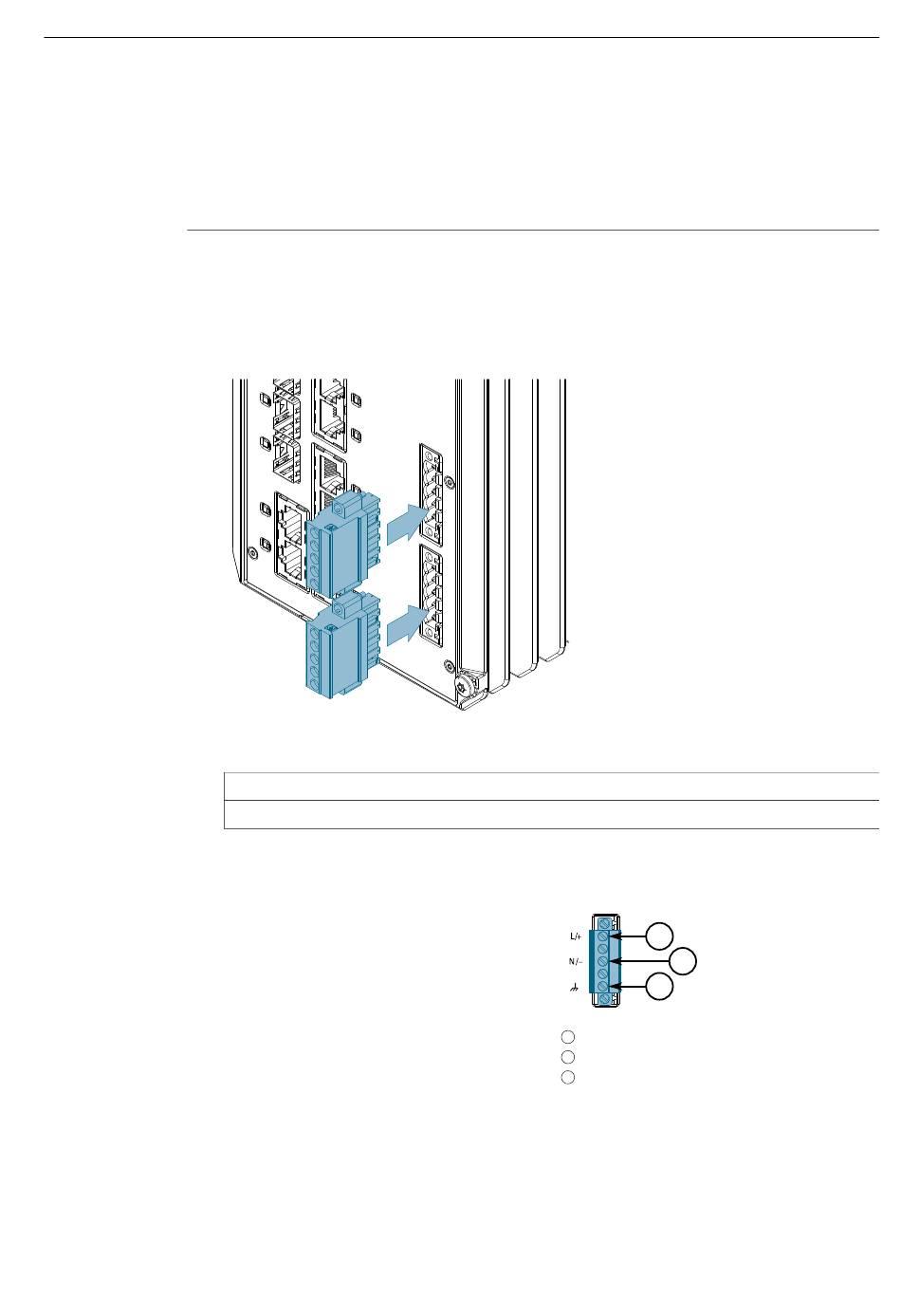

Figure 2.7 Montage des borniers d'alimentation
IMPORTANT
Serrez tous les raccords de borne avec un couple de 0,6 Nm (5 lbf-in).
Connectez le câble d'alimentation à l'appareil de la manière suivante :
Alimentation CA/CC haute tension
double
a. Connectez le fil de phase (CA)
ou le fil positif (CC) à la borne
positive/live (+/L) du bornier.
b. Connectez le fil de neutre (CA)
ou le fil négatif (CC) à la borne
négative/neutre (-/N) du bornier.
c. Connectez le fil de terre à la borne
de châssis/terre du bornier.
Alimentation basse tension CC
1
2
3
Borne plus/Live (+/L)
1
Borne neutre (-/N)
2
Borne de châssis/terre
3
Figure 2.8 Câblage du bornier haute
tension CA/CC
Manuel d'installation, 01/2021, C79000-G8977-1490-02
RUGGEDCOM RST916C
